Schematy instalacji elektrycznych to kluczowe elementy dokumentacji budowlanej. Pokazują, jak działa i jest zbudowana instalacja elektryczna w budynkach. Są niezbędne dla projektantów, elektryków i konserwatorów. Pomagają zrozumieć układ przewodów, gniazdek, bezpieczników i innych elementów.
Istnieje kilka rodzajów schematów. Każdy ma inne zastosowanie. Schematy podstawowe dają ogólny obraz. Schematy wyjaśniające tłumaczą zasady działania. Schematy wykonawcze zawierają szczegóły techniczne. Plany pokazują rozmieszczenie elementów.
Odczytywanie schematów wymaga znajomości symboli i oznaczeń. Najważniejsze to PE (przewód ochronny), N (neutralny) i L (fazowy). Kolory kabli też mają znaczenie - niebieski to neutralny, czarny lub brązowy to fazowy.
Najważniejsze informacje:- Schematy są kluczowe dla bezpieczeństwa i funkcjonowania instalacji
- Istnieją różne typy schematów, każdy z innym poziomem szczegółowości
- Znajomość symboli i oznaczeń jest niezbędna do prawidłowego odczytu schematów
- Schematy pomagają w projektowaniu, montażu i konserwacji instalacji
- Polska Norma PN-79/E-01244 określa rodzaje schematów elektrycznych
Czym są schematy instalacji elektrycznych?
Schematy instalacji elektrycznych to graficzne reprezentacje układów elektrycznych w budynkach. Stanowią kluczowy element dokumentacji instalacji elektrycznych, pokazując rozmieszczenie i połączenia wszystkich elementów systemu.
Schematy instalacji elektrycznych pełnią krytyczną rolę w zapewnieniu bezpieczeństwa mieszkańców i użytkowników budynków. Pozwalają na precyzyjne zaplanowanie obwodów, co minimalizuje ryzyko przeciążeń i pożarów. Umożliwiają też szybką identyfikację problemów w razie awarii, co jest kluczowe dla sprawnego przeprowadzenia napraw.
Rodzaje schematów elektrycznych według polskich norm
Polskie normy wyróżniają pięć głównych typów schematów instalacji elektrycznych:
- Schematy podstawowe
- Schematy wyjaśniające
- Schematy wykonawcze
- Plany
- Schematy montażowe
Schematy podstawowe dają ogólny obraz instalacji. Schematy wyjaśniające tłumaczą zasady działania. Schematy wykonawcze zawierają szczegóły techniczne. Plany pokazują rozmieszczenie elementów. Schematy montażowe służą do prawidłowego montażu urządzeń.
Schematy podstawowe
Schematy strukturalne to uproszczone diagramy pokazujące główne elementy instalacji i ich wzajemne powiązania. Nie wchodzą w szczegóły techniczne, ale dają ogólny obraz systemu.
Schematy funkcjonalne koncentrują się na przedstawieniu funkcji poszczególnych elementów instalacji. Pokazują, jak różne części systemu współpracują ze sobą, bez zagłębiania się w fizyczne połączenia.
Schematy wyjaśniające
Schematy zasadnicze prezentują podstawowe zasady działania instalacji elektrycznej. Zawierają informacje o głównych obwodach i ich funkcjach, bez szczegółów technicznych.
Schematy zastępcze upraszczają skomplikowane układy do ich podstawowych odpowiedników. Są użyteczne przy analizie i obliczeniach parametrów instalacji.
Schematy wykonawcze
Schematy połączeń wewnętrznych pokazują dokładne połączenia między elementami wewnątrz urządzeń. Są niezbędne przy naprawach i konserwacji sprzętu elektrycznego.

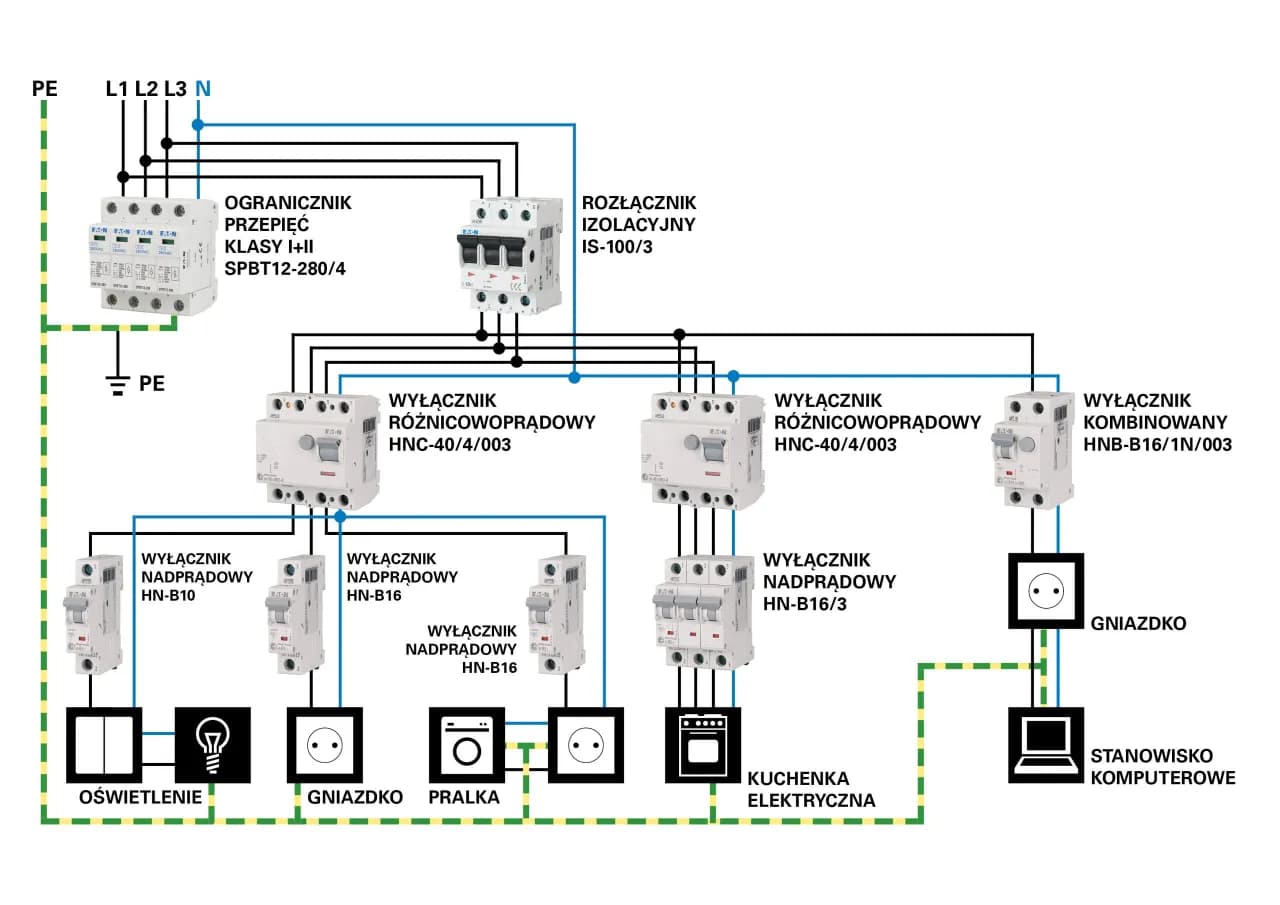

Schematy połączeń zewnętrznych przedstawiają, jak różne urządzenia łączą się ze sobą w ramach całej instalacji. Są kluczowe dla elektryków podczas montażu i modernizacji systemów.
Schematy przyłączeń ilustrują, jak instalacja elektryczna budynku łączy się z siecią zewnętrzną. Zawierają informacje o głównych punktach zasilania i zabezpieczeniach.
Plany instalacji elektrycznych

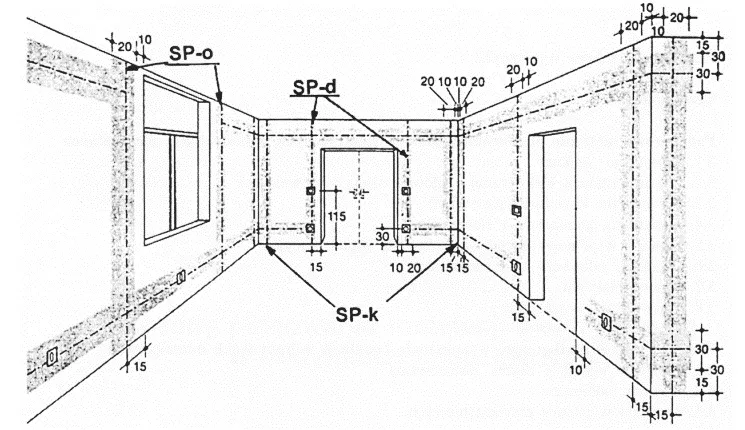

Plany rozmieszczenia pokazują fizyczne położenie elementów elektrycznych w budynku. Są niezbędne dla ekip budowlanych i wykończeniowych.
Plany instalacji elektrycznych zawierają trasy przewodów i lokalizację punktów elektrycznych. Pomagają w koordynacji prac elektrycznych z innymi instalacjami.
Plany sieci przedstawiają ogólny układ instalacji w większej skali, np. dla całego osiedla. Są używane przez projektantów i urbanistów przy planowaniu infrastruktury.
Czytaj więcej: Jak prawidłowo wypełnić dziennik budowy: Kompleksowy poradnik
Jak czytać schematy instalacji elektrycznych?
Interpretacja schematów instalacji elektrycznych wymaga znajomości podstawowych symboli i konwencji. Kluczowe jest rozpoznawanie elementów takich jak przewody, przełączniki czy bezpieczniki. Ważne jest też zrozumienie oznaczeń numerycznych i kolorystycznych.
| Symbol | Znaczenie |
|---|---|
| -----|-----|----- | Przewód elektryczny |
| O | Punkt świetlny |
| ⏚ | Uziemienie |
| ┤├ | Bezpiecznik |
| ⊗ | Gniazdo elektryczne |
Oznaczenia przewodów w schematach
W schematach instalacji elektrycznych stosuje się standardowe oznaczenia przewodów. PE oznacza przewód ochronny, N to przewód neutralny, a L to przewód fazowy. Znajomość tych oznaczeń jest kluczowa dla bezpieczeństwa i prawidłowego montażu.
- Żółto-zielony: przewód ochronny (PE)
- Niebieski: przewód neutralny (N)
- Brązowy/czarny: przewód fazowy (L)
- Szary: dodatkowy przewód fazowy w instalacjach trójfazowych
Praktyczne zastosowanie schematów instalacji elektrycznych
Schemat ideowy znajduje zastosowanie przy projektowaniu nowych instalacji. Pozwala na szybkie zrozumienie ogólnej koncepcji systemu. Ułatwia dyskusję między projektantem a inwestorem na temat funkcjonalności instalacji.
Schemat wykonawczy jest niezbędny podczas faktycznego montażu instalacji. Zawiera szczegółowe informacje o typach i przekrojach przewodów. Elektrycy korzystają z niego, aby precyzyjnie wykonać połączenia i umieścić elementy we właściwych miejscach.
Dlaczego schematy są kluczowe dla bezpieczeństwa?
Projekty instalacji elektrycznych oparte na dokładnych schematach zapewniają optymalne rozplanowanie obwodów. Minimalizuje to ryzyko przeciążeń i potencjalnych zagrożeń pożarowych.
Podczas montażu, schematy gwarantują prawidłowe wykonanie połączeń. Zapobiegają błędom, które mogłyby prowadzić do zwarć lub porażeń prądem.
Przy konserwacji i naprawach, schematy umożliwiają szybką lokalizację usterek. Skracają czas potrzebny na diagnozę, co jest kluczowe w sytuacjach awaryjnych.
Jak korzystać ze schematów w praktyce domowej?
Właściciele domów powinni przechowywać kopie schematów instalacji elektrycznych. W razie remontu czy rozbudowy, ułatwi to planowanie zmian i unikanie kolizji z istniejącymi instalacjami.
Przy wymianie urządzeń elektrycznych, warto konsultować schematy. Pomoże to w doborze sprzętu o odpowiednich parametrach i uniknięciu przeciążeń obwodów.
- Planowanie remontu lub rozbudowy domu
- Diagnozowanie problemów z instalacją elektryczną
- Instalacja nowych urządzeń o dużym poborze mocy
Klucz do bezpiecznego domu: Zrozumienie i wykorzystanie schematów instalacji elektrycznych
Schematy instalacji elektrycznych to fundament bezpiecznego i funkcjonalnego systemu elektrycznego w każdym budynku. Ich różnorodność - od schematów podstawowych po szczegółowe plany wykonawcze - zapewnia kompleksowe podejście do projektowania, montażu i utrzymania instalacji.
Umiejętność czytania i interpretacji tych schematów jest niezbędna nie tylko dla profesjonalistów, ale także dla właścicieli domów. Znajomość symboli elektrycznych w schematach i oznaczeń przewodów pozwala na świadome podejmowanie decyzji dotyczących modernizacji czy napraw, minimalizując ryzyko błędów i zwiększając bezpieczeństwo.
Pamiętajmy, że dokumentacja instalacji elektrycznych to nie tylko formalność, ale przede wszystkim narzędzie zapewniające bezpieczeństwo i efektywność. Regularne konsultowanie schematów przy wszelkich pracach elektrycznych w domu może zapobiec poważnym problemom i przyczynić się do długotrwałego, bezawaryjnego funkcjonowania całej instalacji.
