Podłączanie prądu w puszce elektrycznej to zadanie wymagające ostrożności i wiedzy. Artykuł przedstawia krok po kroku, jak prawidłowo wykonać to zadanie. Omawia przygotowanie, identyfikację przewodów oraz montaż gniazdek i włączników. Bezpieczeństwo jest kluczowe - zawsze należy pamiętać o wyłączeniu zasilania przed rozpoczęciem prac.
Najważniejsze informacje:- Przed pracą zawsze wyłącz zasilanie w skrzynce bezpiecznikowej
- Zidentyfikuj przewody: fazowy (brązowy/czarny), neutralny (niebieski) i ochronny (zielono-żółty)
- Podłącz przewody do odpowiednich zacisków w gniazdku lub włączniku
- Sprawdź połączenia przed zamontowaniem urządzenia w puszce
- W razie wątpliwości skonsultuj się z profesjonalnym elektrykiem
Przygotowanie do podłączenia prądu w puszce elektrycznej
Przed rozpoczęciem podłączania prądu w puszce, kluczowe jest wyłączenie zasilania. Udaj się do skrzynki bezpiecznikowej i wyłącz odpowiedni bezpiecznik lub główny wyłącznik. Zawsze sprawdź próbnikiem, czy napięcie zostało odcięte.
Do bezpiecznego montażu puszki elektrycznej potrzebujesz:
- Śrubokręta płaskiego i krzyżakowego
- Próbnika napięcia
- Szczypiec do ściągania izolacji
W puszce znajdziesz trzy podstawowe przewody. Brązowy lub czarny to przewód fazowy, niebieski to neutralny, a zielono-żółty pełni funkcję ochronną. Znajomość kolorów ułatwi Ci prawidłowe podłączenie przewodów w puszce.
Schemat podłączenia przewodów w puszce elektrycznej
| Kolor przewodu | Funkcja |
|---|---|
| Brązowy/Czarny | Fazowy (L) |
| Niebieski | Neutralny (N) |
| Zielono-żółty | Ochronny (PE) |
Dla gniazdka z bolcem, schemat instalacji elektrycznej wygląda następująco: przewód fazowy podłącz do lewego zacisku (L), neutralny do prawego (N), a ochronny do środkowego bolca. To zapewni prawidłowe uziemienie i bezpieczeństwo użytkowania.
W przypadku gniazdka bez bolca, podłączenie prądu w puszce jest prostsze. Wystarczy połączyć przewód fazowy z lewym zaciskiem (L), a neutralny z prawym (N).
Jak rozróżnić przewody w puszce?
Oto kilka wskazówek, które pomogą Ci w identyfikacji przewodów:
- Sprawdź kolor izolacji
- Użyj próbnika napięcia
- Zwróć uwagę na grubość przewodów
- Obserwuj układ przewodów w puszce
Pamiętaj jednak, że w starszych instalacjach kolory mogą odbiegać od standardu. W razie wątpliwości, lepiej skonsultować się z elektrykiem.
Czytaj więcej: Co to MDF? Poznaj zalety i wady popularnego materiału
Krok po kroku: Podłączanie prądu w puszce
- Przygotowanie przewodów: Usuń izolację na końcówkach przewodów na długości około 1 cm. Użyj szczypiec do ściągania izolacji, uważając, by nie uszkodzić żył.
- Identyfikacja zacisków: Zlokalizuj odpowiednie zaciski w gniazdku lub włączniku. Zwykle są one oznaczone literami L, N i symbolem uziemienia.
- Podłączenie przewodów: Włóż odizolowane końcówki przewodów do odpowiednich zacisków. Upewnij się, że żadne luźne druty nie wystają poza zacisk.
- Dokręcenie śrub: Mocno, ale ostrożnie dokręć śruby zacisków. Zbyt słabe dokręcenie może prowadzić do przegrzewania się połączenia, a zbyt mocne może uszkodzić przewód.
- Umieszczenie w puszce: Ostrożnie wsuń gniazdko lub włącznik do puszki. Upewnij się, że przewody nie są ściśnięte ani poskręcane.
Montaż gniazdka z bolcem
Przy montażu puszki elektrycznej z gniazdkiem z bolcem, zwróć szczególną uwagę na prawidłowe podłączenie przewodu ochronnego. Musi on być solidnie przymocowany do zacisku uziemiającego. Sprawdź, czy bolec jest stabilny i nie ma luzów. To kluczowe dla bezpieczeństwa użytkowania.
Montaż gniazdka bez bolca
Gniazdko bez bolca nie wymaga podłączenia przewodu ochronnego. Skupiasz się tylko na prawidłowym połączeniu przewodu fazowego i neutralnego. Pamiętaj jednak, że takie gniazdka nie zapewniają uziemienia, co może być istotne dla niektórych urządzeń.

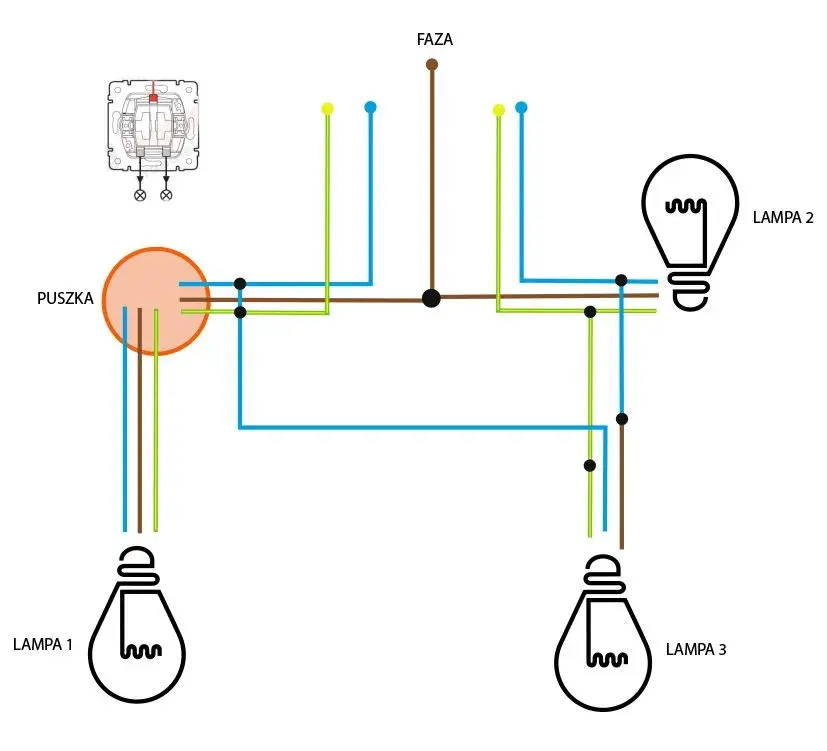

Instalacja włącznika światła w puszce
- Zidentyfikuj przewód fazowy - to on będzie podłączany do włącznika.
- Podłącz przewód fazowy do zacisku oznaczonego "L" lub "1" we włączniku.
- Drugi zacisk włącznika połącz z przewodem idącym do lampy.
- Upewnij się, że połączenia są solidne i izolowane.
Włącznik podwójny różni się tym, że ma dwa niezależne obwody. Każdy z nich wymaga osobnego podłączenia przewodu fazowego i przewodu do lampy. Dzięki temu możesz kontrolować dwa źródła światła niezależnie.
Zasady bezpieczeństwa podczas prac elektrycznych
- Zawsze wyłączaj zasilanie
- Używaj narzędzi z izolacją
- Sprawdzaj brak napięcia próbnikiem
- Nie pracuj w wilgotnym otoczeniu
- W razie wątpliwości, wezwij fachowca
Wyłączenie zasilania to podstawa bezpieczeństwa. Nigdy nie lekceważ tego kroku. Narzędzia z izolacją chronią przed porażeniem nawet w przypadku nieoczekiwanego pojawienia się napięcia. Próbnik to Twój najlepszy przyjaciel - używaj go często. Wilgoć zwiększa ryzyko porażenia, unikaj więc pracy w takich warunkach. Jeśli czujesz się niepewnie, nie ryzykuj - profesjonalista zrobi to bezpiecznie.
Sprawdzanie poprawności wykonanej instalacji
Po podłączeniu prądu w puszce, konieczna jest weryfikacja. Pierwszym krokiem jest wizualna inspekcja. Sprawdź, czy wszystkie przewody są solidnie zamocowane i czy nie ma widocznych uszkodzeń izolacji.
Następnie użyj miernika elektrycznego. Zmierz napięcie między przewodem fazowym a neutralnym - powinno wynosić około 230V. Sprawdź też, czy nie ma napięcia między przewodem neutralnym a ochronnym.
Ostatnim etapem jest test funkcjonalny. Włącz zasilanie i sprawdź, czy gniazdko lub włącznik działają prawidłowo. Jeśli wszystko działa, Twoja instalacja jest gotowa do użycia.
Kiedy wezwać elektryka?
- Gdy zauważysz iskrzenie lub czujesz zapach spalenizny
- Jeśli bezpieczniki często się przepalają
- Gdy planujesz rozbudowę instalacji elektrycznej
- W przypadku starych, aluminiowych przewodów
Iskrzenie może wskazywać na poważne problemy z instalacją. Częste przepalanie bezpieczników sugeruje przeciążenie obwodu. Rozbudowa wymaga fachowej wiedzy o obciążalności sieci. Stare, aluminiowe przewody są podatne na korozję i wymagają specjalistycznej obsługi.
Klucz do bezpiecznej instalacji elektrycznej: od teorii do praktyki
Podłączenie prądu w puszce to zadanie, które wymaga uwagi i precyzji. Przestrzegając zasad bezpieczeństwa i postępując zgodnie z schematem instalacji elektrycznej, możesz skutecznie wykonać tę pracę samodzielnie. Pamiętaj, że kluczowe jest wyłączenie zasilania i prawidłowa identyfikacja przewodów.
Niezależnie od tego, czy montujesz puszkę elektryczną z gniazdkiem czy włącznikiem, zasady pozostają podobne. Zawsze zwracaj uwagę na kolory przewodów i ich funkcje. Jeśli masz wątpliwości, zwłaszcza w starszych instalacjach, nie wahaj się skonsultować z profesjonalistą. Bezpieczeństwo zawsze powinno być priorytetem w pracach elektrycznych.
Po zakończeniu montażu, koniecznie przeprowadź dokładną weryfikację połączeń. Prawidłowo wykonana instalacja zapewni Ci bezpieczeństwo i spokój na długie lata. Pamiętaj, że w przypadku bardziej skomplikowanych prac lub jakichkolwiek wątpliwości, zawsze warto skorzystać z usług wykwalifikowanego elektryka.
