Instalacja elektryczna w domu to skomplikowany system, który wymaga dokładnego planowania. Podstawą jest stworzenie schematu instalacji elektrycznej. To kluczowy dokument zapewniający bezpieczeństwo i funkcjonalność całego układu. Schemat określa rozmieszczenie i połączenia między elementami takimi jak tablica rozdzielcza, przewody, gniazdka i bezpieczniki. Prawidłowo wykonany plan pozwala uniknąć awarii i zapewnia wygodę użytkowania.
Proces tworzenia schematu obejmuje kilka etapów. Zaczyna się od zebrania informacji o budynku i określenia potrzeb energetycznych. Następnie dobiera się odpowiednie komponenty i tworzy plan ich rozmieszczenia. Końcowym efektem jest szczegółowy schemat pokazujący wszystkie połączenia.
Najważniejsze informacje:- Schemat instalacji elektrycznej to podstawa bezpiecznego systemu
- Główne elementy to: tablica rozdzielcza, przewody, gniazdka, włączniki i bezpieczniki
- Tworzenie schematu wymaga analizy potrzeb i planowania
- Istnieją różne typy schematów: ideowy, rozwinięty i montażowy
- Bezpieczeństwo jest kluczowe - wszystkie elementy muszą spełniać normy
Podstawowe elementy instalacji elektrycznej
Przykładowy schemat instalacji elektrycznej w domu składa się z czterech kluczowych elementów. Tablica rozdzielcza stanowi serce systemu, kontrolując przepływ prądu. Przewody elektryczne transportują energię do odbiorników. Gniazdka i włączniki umożliwiają korzystanie z prądu. Bezpieczniki chronią instalację przed przeciążeniem.
- Tablica rozdzielcza: centrum sterowania, zawiera licznik i zabezpieczenia
- Przewody elektryczne: łączą elementy instalacji, przesyłając energię
- Gniazdka i włączniki: punkty dostępu do prądu i sterowania oświetleniem
- Bezpieczniki: zabezpieczają przed przeciążeniem i zwarciem
Kroki tworzenia schematu instalacji elektrycznej
Pierwszym krokiem w tworzeniu schematu instalacji elektrycznej jest zebranie informacji o budynku. Określ liczbę i przeznaczenie pomieszczeń. Ustal też ogólne potrzeby energetyczne domu.
Następnie, precyzyjnie określ potrzeby energetyczne każdego pomieszczenia. Zrób listę urządzeń, które będą używane, wraz z ich mocą. To pomoże w doborze odpowiednich zabezpieczeń.
Teraz czas na wybór elementów instalacji. Dobierz przewody, gniazdka, włączniki i bezpieczniki zgodnie z normami. Pamiętaj o marginesie bezpieczeństwa przy obliczaniu obciążeń.

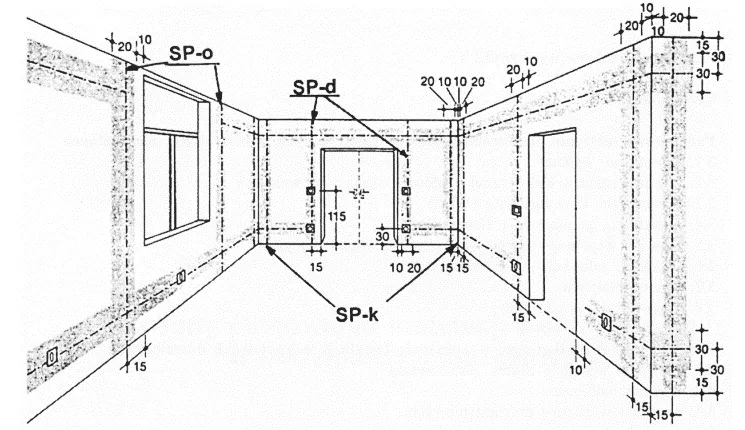

Kolejny etap to stworzenie planu rozmieszczenia elementów. Zaznacz na rzucie budynku położenie każdego gniazdka, włącznika i punktu świetlnego. Uwzględnij też przebieg przewodów.
Na koniec opracuj szczegółowy schemat połączeń. Pokaż, jak poszczególne elementy łączą się ze sobą. Zaznacz też funkcje każdego obwodu.
Uwaga: Najczęstsze błędy przy tworzeniu schematu to niedoszacowanie obciążeń, pominięcie uziemienia i nieprawidłowe oznaczenie przewodów. Unikaj ich, dokładnie planując każdy etap i konsultując się z fachowcem.
Czytaj więcej: Jaką rurę do kanalizacji wybrać? 5 kluczowych kryteriów
Rodzaje schematów elektrycznych dla domu
Schemat ideowy to najprostszy typ schematu instalacji elektrycznej w mieszkaniu. Przedstawia on główne elementy instalacji i ich połączenia. Nie zawiera szczegółów technicznych, ale daje ogólny obraz systemu.
Schemat rozwinięty jest bardziej szczegółowy. Pokazuje dokładne połączenia między elementami oraz ich parametry. Zawiera informacje o obciążeniach obwodów i typach zabezpieczeń.
Schemat montażowy to najbardziej szczegółowy plan. Przedstawia dokładne rozmieszczenie wszystkich elementów w budynku. Zawiera informacje o trasach przewodów i wymiarach. Jest niezbędny podczas realizacji projektu instalacji elektrycznej.
| Typ schematu | Poziom szczegółowości | Główne zastosowanie |
|---|---|---|
| Ideowy | Niski | Ogólna koncepcja |
| Rozwinięty | Średni | Planowanie obciążeń |
| Montażowy | Wysoki | Realizacja projektu |
Zasady bezpieczeństwa w projektowaniu instalacji
Pierwszą zasadą jest stosowanie wyłącznie certyfikowanych materiałów. Używaj przewodów i urządzeń zgodnych z aktualnymi normami bezpieczeństwa.
Druga zasada to prawidłowe zwymiarowanie instalacji. Dobierz przekroje przewodów i zabezpieczenia odpowiednie do planowanych obciążeń.
Trzecia zasada dotyczy uziemienia. Zapewnij skuteczne uziemienie wszystkich metalowych elementów instalacji i urządzeń.
Czwarta zasada to separacja obwodów. Oddziel obwody oświetleniowe od gniazdkowych, a te o dużym poborze mocy od pozostałych.
Piąta zasada to stosowanie zabezpieczeń różnicowoprądowych. Zainstaluj je dla ochrony przed porażeniem i pożarem.
- PN-HD 60364 - Instalacje elektryczne niskiego napięcia
- PN-EN 62305 - Ochrona odgromowa
- PN-EN 50110 - Eksploatacja urządzeń elektrycznych
Jak czytać schemat instalacji elektrycznej?
Czytanie schematu instalacji elektrycznej wymaga znajomości symboli. Każdy element ma swój unikalny znak graficzny. Linie reprezentują przewody, a kółka - punkty połączeń.
Oznaczenia na schemacie zawierają informacje o typie i parametrach elementów. Cyfry i litery przy symbolach określają obwody i ich funkcje. Kolorowe oznaczenia często wskazują na rodzaj przewodu.
Na powyższym schemacie widzimy tablicę rozdzielczą (TR), od której odchodzą obwody gniazdkowe (G) i oświetleniowe (O). Bezpieczniki (B) chronią każdy obwód. Przewód uziemiający (PE) jest oznaczony zieloną linią.
Dobór materiałów i komponentów do instalacji
Wybór przewodów zależy od planowanego obciążenia obwodu. Uwzględnij też warunki środowiskowe, takie jak temperatura i wilgotność.
Przekrój przewodu musi zapewnić bezpieczny przepływ prądu. Zbyt cienki przewód może się przegrzewać, stwarzając zagrożenie pożarowe.
Gniazdka i włączniki dobieraj pod kątem obciążalności. W kuchni czy łazience stosuj modele o podwyższonej odporności na wilgoć.
Zwróć uwagę na estetykę i funkcjonalność. Nowoczesne gniazdka często oferują dodatkowe funkcje, jak ładowarki USB.
Zabezpieczenia muszą być dopasowane do charakterystyki obwodu. Wyłączniki nadmiarowo-prądowe dobieraj według prądu znamionowego odbiorników.
Nie zapomnij o wyłącznikach różnicowoprądowych. Zapewniają one dodatkową ochronę przed porażeniem i pożarem.
Najczęstsze błędy w schematach instalacji domowej
Pierwszym częstym błędem jest niedoszacowanie obciążeń. Prowadzi to do doboru zbyt słabych zabezpieczeń i przewodów.
Drugim błędem jest nieprawidłowe oznaczenie przewodów. Może to prowadzić do pomyłek podczas montażu i późniejszych napraw.
Trzecim błędem jest pominięcie uziemienia niektórych elementów. To poważne zaniedbanie, zwiększające ryzyko porażenia.
Czwartym błędem jest niewłaściwe rozplanowanie obwodów. Może to skutkować przeciążeniami i niewygodą użytkowania.
Aby uniknąć tych błędów, warto skonsultować projekt z doświadczonym elektrykiem. Dokładne obliczenia i staranne planowanie to klucz do bezpiecznej instalacji. Nie oszczędzaj na jakości materiałów i profesjonalnym doradztwie.
Obowiązujące normy i przepisy
Projekt instalacji elektrycznej musi być zgodny z aktualnymi normami. Kluczowe akty prawne to Prawo Budowlane, rozporządzenia ministra infrastruktury oraz normy PN-HD 60364. Stanowią one podstawę do projektowania i wykonywania instalacji elektrycznych w budynkach.
Normy określają minimalne przekroje przewodów dla różnych obwodów. Przykładowo, dla typowego obwodu gniazdkowego wymagany jest przewód o przekroju co najmniej 2,5 mm².
Przepisy wymagają stosowania ochrony przeciwporażeniowej. W każdym domu musi być zainstalowany główny wyłącznik różnicowoprądowy o czułości 30 mA.
Normy określają też maksymalne obciążenie obwodów. Dla typowego obwodu gniazdkowego nie powinno ono przekraczać 16 A.
Jak zaplanować rozmieszczenie gniazdek i włączników?
Planując rozmieszczenie gniazdek elektrycznych, kieruj się wygodą użytkowania. W każdym pomieszczeniu powinno być co najmniej jedno gniazdko na każdej ścianie.
Włączniki umieszczaj przy drzwiach, na wysokości około 1,4 m. W długich korytarzach rozważ instalację włączników na obu końcach.
W kuchni zaplanuj więcej gniazdek niż w innych pomieszczeniach. Umieść je nad blatem roboczym, w odległości co najmniej 60 cm od zlewu.
W łazience gniazdka muszą być wodoodporne. Umieść je w bezpiecznej odległości od źródeł wody, zgodnie z normami.
W sypialni zaplanuj gniazdka przy łóżku i biurku. Nie zapomnij o gniazdkach dla telewizora i innych urządzeń elektronicznych.
Znaczenie prawidłowego uziemienia w instalacji
Uziemienie to kluczowy element bezpieczeństwa w instalacji elektrycznej w mieszkaniu. Odprowadza ono nadmiar ładunków elektrycznych do ziemi.
Prawidłowe uziemienie chroni przed porażeniem prądem. W przypadku awarii, prąd płynie do ziemi, a nie przez ciało użytkownika.
Najpopularniejszą metodą wykonania uziemienia jest wykorzystanie uziomu fundamentowego. Polega on na umieszczeniu bednarki w fundamentach budynku.
Alternatywnie stosuje się uziomy pionowe lub poziome. Wbija się je w ziemię lub zakopuje na odpowiedniej głębokości.
Modernizacja istniejącej instalacji elektrycznej
Modernizacja staje się konieczna, gdy instalacja ma ponad 20 lat. Stare przewody i zabezpieczenia mogą nie spełniać współczesnych norm bezpieczeństwa.
Wymiana jest też potrzebna, gdy planujemy znaczne zwiększenie poboru mocy. Nowe, energochłonne urządzenia mogą przeciążyć starą instalację.
Główne etapy modernizacji to: ocena stanu obecnej instalacji, projekt nowego układu elektrycznego domu jednorodzinnego, wymiana przewodów i zabezpieczeń, instalacja nowych gniazdek i włączników. Proces kończy się odbiorem technicznym i pomiarami.
| Aspekt | Stara instalacja | Nowa instalacja |
|---|---|---|
| Bezpieczeństwo | Ograniczone | Wysokie |
| Obciążalność | Niska | Dostosowana do potrzeb |
| Zgodność z normami | Często niespełniona | Pełna zgodność |
| Funkcjonalność | Podstawowa | Rozszerzona |
Klucz do bezpiecznego domu: profesjonalny schemat instalacji elektrycznej
Schemat instalacji elektrycznej w domu to fundament bezpieczeństwa i funkcjonalności każdego gospodarstwa domowego. Prawidłowo zaprojektowany i wykonany układ elektryczny nie tylko zapewnia wygodę użytkowania, ale przede wszystkim chroni mieszkańców przed potencjalnymi zagrożeniami.
Proces tworzenia schematu wymaga starannego planowania, od zbierania informacji o budynku, przez dobór odpowiednich materiałów, aż po szczegółowe rozplanowanie obwodów. Kluczowe jest przestrzeganie obowiązujących norm i przepisów, które gwarantują najwyższe standardy bezpieczeństwa.
Pamiętajmy, że instalacja elektryczna w mieszkaniu to żywy organizm, który może wymagać modernizacji wraz z upływem czasu i zmieniającymi się potrzebami. Regularne przeglądy i ewentualne aktualizacje są niezbędne, aby utrzymać system w optymalnym stanie. Inwestycja w profesjonalny projekt instalacji elektrycznej to inwestycja w spokój i bezpieczeństwo na długie lata.
