Na etapie zamawiania więźby łatwo usłyszeć „weźmy 8 x 16 cm”, jakby jeden przekrój pasował do każdego dachu. W praktyce o bezpieczeństwie decyduje zestaw kilku parametrów: rozpiętość, rozstaw, rodzaj pokrycia, obciążenie śniegiem i sposób podparcia. Poniżej porządkuję typowe wymiary krokwi, pokazuję, kiedy mają zastosowanie i na co zwrócić uwagę przed zakupem drewna.
Najważniejsze liczby i zasady doboru krokwi
- Typowe przekroje to 7 x 14 cm, 8 x 16 cm, 8 x 18 cm i 8 x 20 cm.
- Najczęstszy rozstaw osiowy mieści się w granicach 80-120 cm, ale zawsze wynika z projektu.
- Wysokość krokwi jest zwykle około dwa razy większa od jej szerokości, ponieważ poprawia sztywność elementu.
- Drewno konstrukcyjne C24, odpowiednio wysuszone i zabezpieczone, jest bezpieczniejszym wyborem niż przypadkowa tarcica budowlana.
- Nie dobiera się przekroju wyłącznie po rodzaju pokrycia. Liczą się także rozpiętość, strefa śniegowa, wiatr, kąt dachu i podpory.
Jak czytać wymiar krokwi
Wymiar krokwi zapisuje się najczęściej jako szerokość x wysokość, na przykład 8 x 18 cm. Pierwsza liczba oznacza grubość elementu, a druga jego wysokość mierzona w płaszczyźnie prostopadłej do połaci.
To właśnie większy wymiar odpowiada w dużej mierze za sztywność belki. Dlatego krokiew 8 x 18 cm pracuje korzystniej niż element 10 x 10 cm o podobnej ilości drewna. W praktyce często spotyka się proporcję zbliżoną do 1:2, choć ostateczny przekrój nie powinien być ustalany samą zasadą proporcji.
Pod pojęciem długości krokwi rozumie się długość elementu od punktu oparcia do końca, często z doliczonym okapem. Nie należy mylić jej z szerokością budynku. Przy obliczeniach uwzględnia się między innymi kąt nachylenia połaci, poziomą odległość między podporami oraz długość wystającego okapu.
Rozpiętość nie zawsze oznacza połowę szerokości domu

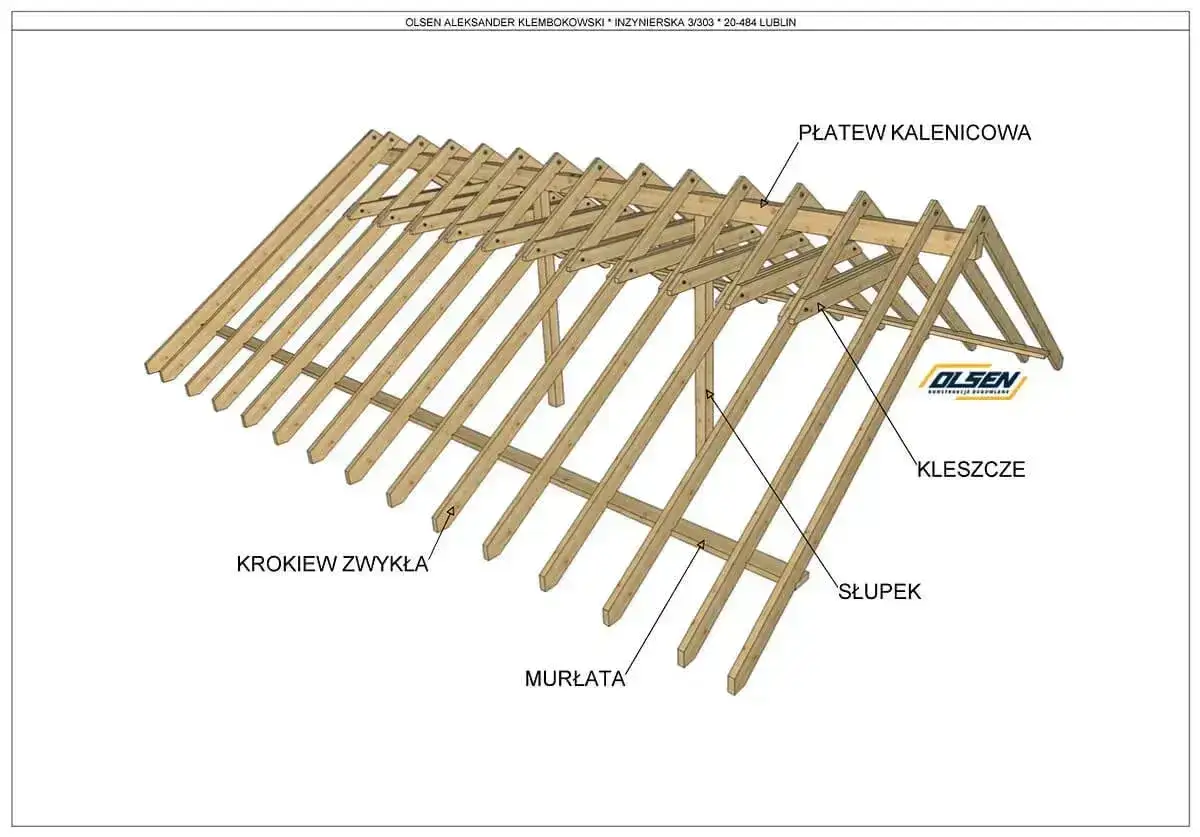

W prostej więźbie krokwiowej krokiew może opierać się na murłacie i w kalenicy. W konstrukcji jętkowej albo płatwiowo-kleszczowej pojawiają się dodatkowe podpory, które skracają jej efektywną rozpiętość. To często pozwala zastosować mniejszy przekrój, ale wymaga prawidłowego zaprojektowania całego układu.
Dlatego sama informacja, że dom ma na przykład 10 m szerokości, nie wystarcza do wybrania belek. Konstruktor musi wiedzieć, gdzie znajdują się podpory i jak będą przekazywane obciążenia na ściany, strop oraz fundamenty.
Typowe przekroje krokwi i ich zastosowanie
Na rynku najczęściej spotykam krokwie o przekrojach od 5 x 10 cm do około 9 x 20 cm. Są to jednak popularne wymiary handlowe, a nie gotowa tabela dopuszczalnych zastosowań. Ten sam przekrój może sprawdzić się na krótkiej połaci garażu, ale być niewystarczający w domu z ciężką dachówką i dużym poddaszem użytkowym.
| Przekrój krokwi | Typowe zastosowanie orientacyjne | Na co uważać |
|---|---|---|
| 5 x 10 cm | Małe, lekkie konstrukcje i krótkie odcinki między podporami | Nie zakładać automatycznie, że wystarczy na dach domu |
| 6 x 12 cm | Lekkie zadaszenia, krótkie rozpiętości i niewielkie obciążenia | Wymaga sprawdzenia ugięcia oraz połączeń |
| 7 x 14 cm | Często spotykany przekrój w prostych więźbach domów jednorodzinnych | Może być za mały przy długiej krokwi lub ciężkim pokryciu |
| 8 x 16 cm | Popularne rozwiązanie dla typowych połaci o umiarkowanej rozpiętości | Nie zastępuje obliczeń dla dużego śniegu i szerokiego dachu |
| 8 x 18 cm | Większe rozpiętości, cięższe warstwy dachu i poddasza użytkowe | Trzeba sprawdzić także sposób podparcia oraz łączniki |
| 8 x 20 cm lub 9 x 20 cm | Dachy o większych obciążeniach albo dłuższych odcinkach między podporami | Większy przekrój nie naprawi błędnej geometrii więźby |
W prostych dachach dwuspadowych najczęściej przewijają się przekroje 7 x 14 cm, 8 x 16 cm i 8 x 18 cm. Przy większej rozpiętości konstruktor może zwiększyć wysokość krokwi, zmniejszyć rozstaw albo zaproponować dodatkową płatew czy jętkę.
Nie traktuję większej belki jako uniwersalnego lekarstwa. Krokiew 8 x 20 cm z kiepskiego, zawilgoconego drewna i źle wykonanym oparciem może sprawować się gorzej niż poprawnie zaprojektowany element 8 x 18 cm z drewna konstrukcyjnego.
Od czego naprawdę zależy dobór przekroju
W Polsce projektowanie konstrukcji drewnianych opiera się na zasadach Eurokodu 5, a obciążenia ustala się między innymi według Eurokodu 1. W praktyce oznacza to sprawdzenie nie tylko nośności, lecz także ugięcia i stateczności, czyli tego, czy dach nie będzie nadmiernie pracował pod obciążeniem.
| Czynnik | Wpływ na krokiew |
|---|---|
| Rozpiętość między podporami | Im większa, tym większa potrzeba zwiększenia wysokości przekroju, zmniejszenia rozstawu lub dodania podpory. |
| Rozstaw krokwi | Szerszy rozstaw oznacza większe obciążenie przypadające na pojedynczą krokiew. |
| Pokrycie dachowe | Dachówka ceramiczna lub cementowa obciąża konstrukcję znacznie bardziej niż lekka blachodachówka. |
| Śnieg i wiatr | Znaczenie ma lokalna strefa obciążenia, kształt dachu oraz możliwość nawiewania śniegu. |
| Kąt nachylenia połaci | Zmienia sposób rozkładu obciążeń i wpływa na długość oraz pracę krokwi. |
| Poddasze użytkowe | Dochodzi ciężar izolacji, wykończenia, rusztu, instalacji i ewentualnych obciążeń użytkowych. |
| Otwory w połaci | Okna dachowe, kominy i wyłazy wymagają wymianów oraz lokalnych zmian w układzie krokwi. |
Najczęstszy błąd polega na patrzeniu wyłącznie na pokrycie. Lekka blacha nie oznacza automatycznie, że można zastosować cienkie krokwie. Jeśli połać jest długa, rozstaw duży, a poddasze ma być ogrzewane i wykończone, obciążenie całego układu nadal może być znaczne.
Nie bez znaczenia jest też jakość materiału. Najrozsądniej wybierać drewno konstrukcyjne klasy C24, wysuszone do wilgotności odpowiedniej dla konstrukcji i pozbawione wad, które mogłyby osłabić przekrój. Klasa C24 opisuje właściwości mechaniczne drewna, a nie sam gatunek czy wygląd deski.
Jaki rozstaw krokwi stosuje się najczęściej
Rozstaw krokwi podaje się zwykle jako odległość od osi jednej krokwi do osi kolejnej. W typowych dachach jednorodzinnych często spotyka się zakres 80-120 cm, a praktyczny punkt wyjścia stanowi około 90-100 cm. Nie jest to jednak sztywna norma dla każdego dachu.
Przy cięższym pokryciu, większym śniegu albo dłuższej krokwi rozstaw może zostać zmniejszony. Przy lekkim dachu i korzystnych warunkach projekt może dopuścić większe odstępy, ale każda taka decyzja wpływa również na łaty, kontrłaty, poszycie oraz sposób układania izolacji.
Rozstaw a ocieplenie poddasza
Wymiary wełny mineralnej mogą podpowiadać wygodny układ, ale nie powinny dyktować konstrukcji. Jeśli między krokwiami ma znaleźć się mata o szerokości 60 cm, trzeba uwzględnić szerokość samej krokwi. Przy elemencie o szerokości 8 cm światło między belkami może wynosić około 58-59 cm, a rozstaw osiowy będzie większy.
Zdarza się, że wykonawca ustawia krokwie dokładnie pod moduł izolacji, a dopiero później okazuje się, że nie pasują okna dachowe albo układ łat. Ja traktuję izolację jako parametr do skoordynowania z projektem, nie jako powód do samodzielnego przesuwania elementów nośnych.
Przeczytaj również: Legar w dachu - Uniknij błędów! Wybór, montaż i ochrona drewna
Okna i kominy zmieniają układ
W miejscu okna dachowego zwykle nie można po prostu usunąć jednej krokwi. Stosuje się wymiany, czyli dodatkowe belki przenoszące obciążenie na sąsiednie elementy. Podobnego rozwiązania wymagają kominy, wyłazy i większe otwory technologiczne.
To właśnie dlatego rozstaw na jednej połaci może lokalnie różnić się od wartości przyjętej w pozostałej części dachu. Taka zmiana powinna wynikać z rysunków wykonawczych, a nie z decyzji podjętej na placu budowy.
Jak sprawdzić krokwie przed zamówieniem drewna
Przed zakupem warto porównać zamówienie z zestawieniem więźby. Powinny się zgadzać przekrój, długość, liczba elementów, klasa drewna i sposób obróbki. Dobrze sprawdzić także, czy podany wymiar jest wymiarem nominalnym tarcicy, czy wymiarem po struganiu.
- Sprawdź, czy przekrój odpowiada rysunkom konstrukcyjnym.
- Zapytaj o klasę drewna, najczęściej C24 w konstrukcjach domowych.
- Oceń, czy materiał nie ma dużych sęków, pęknięć, sinizny ani śladów zawilgocenia.
- Zmierz wilgotność kilku losowo wybranych elementów, a nie tylko jednej belki.
- Ustal, czy drewno było suszone komorowo i strugane, czy pochodzi z przypadkowej tarcicy mokrej.
- Sprawdź, jak ma wyglądać impregnacja i czy preparat jest przeznaczony do drewna konstrukcyjnego.
Impregnacja poprawia odporność drewna na biologię i wilgoć, ale nie zwiększa nośności źle dobranej krokwi. Element powinien zostać zabezpieczony zgodnie z instrukcją preparatu, a następnie odpowiednio wysuszony przed zamknięciem go w warstwach dachu.
Niepokój powinny wzbudzić trzy sytuacje. Pierwsza to propozycja zmiany przekroju bez przeliczenia. Druga to zastępowanie drewna konstrukcyjnego mokrą tarcicą „bo i tak wyschnie”. Trzecia to dokładanie ciężkiego pokrycia albo adaptacja poddasza bez ponownego sprawdzenia więźby.
Dobra krokiew zaczyna się od projektu, nie od tabeli
Najczęściej spotykane wymiary, takie jak 7 x 14 cm, 8 x 16 cm czy 8 x 18 cm, pomagają zorientować się w rynku, ale nie wybierają krokwi za konstruktora. Ostateczna decyzja powinna uwzględniać rozpiętość, podpory, rozstaw, pokrycie, śnieg, wiatr i planowane wykończenie poddasza.
Jeśli mam wskazać jedną zasadę, której warto się trzymać, jest prosta: najpierw projekt i obliczenia, później zamówienie drewna oraz impregnacja. Taka kolejność zwykle kosztuje mniej niż poprawianie zbyt wiotkiej więźby po ułożeniu pokrycia.
