Projekt płyty fundamentowej to kluczowy element w budownictwie, zapewniający stabilność i trwałość budynków. To monolityczna konstrukcja betonowa, która rozkłada obciążenia na większej powierzchni gruntu. Stosuje się ją głównie przy niskiej nośności gruntu lub dużych obciążeniach. Płyty mogą być płaskie lub zbrojone. Ich grubość waha się od 20 do 40 cm, a w szczególnych przypadkach nawet do 60 cm. Najczęściej używa się betonu klasy C25/30 lub wyższej. Prawidłowe zaprojektowanie płyty fundamentowej ma bezpośredni wpływ na bezpieczeństwo całej konstrukcji.
Najważniejsze informacje:- Płyta fundamentowa to monolityczna konstrukcja betonowa
- Stosowana przy niskiej nośności gruntu lub dużych obciążeniach
- Grubość płyty wynosi zazwyczaj 20-40 cm
- Używa się betonu klasy C25/30 lub wyższej
- Zapewnia stabilność i chroni przed wodami gruntowymi
- Wymaga odpowiedniej izolacji przeciwwilgociowej i przeciwwodnej
- Może skrócić czas budowy w porównaniu do tradycyjnych fundamentów
Elementy gotowego projektu płyty fundamentowej
Kompletny projekt płyty fundamentowej PDF to zestaw dokumentów zawierających wszystkie niezbędne informacje do prawidłowego wykonania konstrukcji. Obejmuje on rysunki techniczne, obliczenia statyczne oraz specyfikacje materiałowe. Dokumentacja ta służy jako przewodnik dla wykonawców i podstawa do uzyskania pozwoleń budowlanych.
Oto 5 kluczowych elementów projektu:
- Rysunki konstrukcyjne
- Obliczenia statyczne
- Specyfikacja materiałowa
- Opis techniczny
- Wytyczne wykonawcze
Rysunki konstrukcyjne przedstawiają geometrię płyty. Obliczenia statyczne określają wymiary i zbrojenie. Specyfikacja materiałowa definiuje wymagane materiały. Opis techniczny zawiera szczegółowe informacje o projekcie. Wytyczne wykonawcze instruują, jak prawidłowo wykonać płytę.
Szczegółowe rysunki techniczne w projekcie
Rysunki techniczne są sercem projektu płyty fundamentowej PDF. Dostarczają wizualnej reprezentacji wszystkich aspektów konstrukcji, co jest kluczowe dla prawidłowego wykonania.
Zawierają one dokładne wymiary, układ zbrojenia oraz szczegóły połączeń. Rysunki pokazują również przekroje, detale konstrukcyjne i rozmieszczenie instalacji. Są niezbędne dla wykonawców do precyzyjnego zrealizowania projektu.
Najważniejsze typy rysunków w projekcie to:
- Rzut płyty fundamentowej
- Przekroje poprzeczne

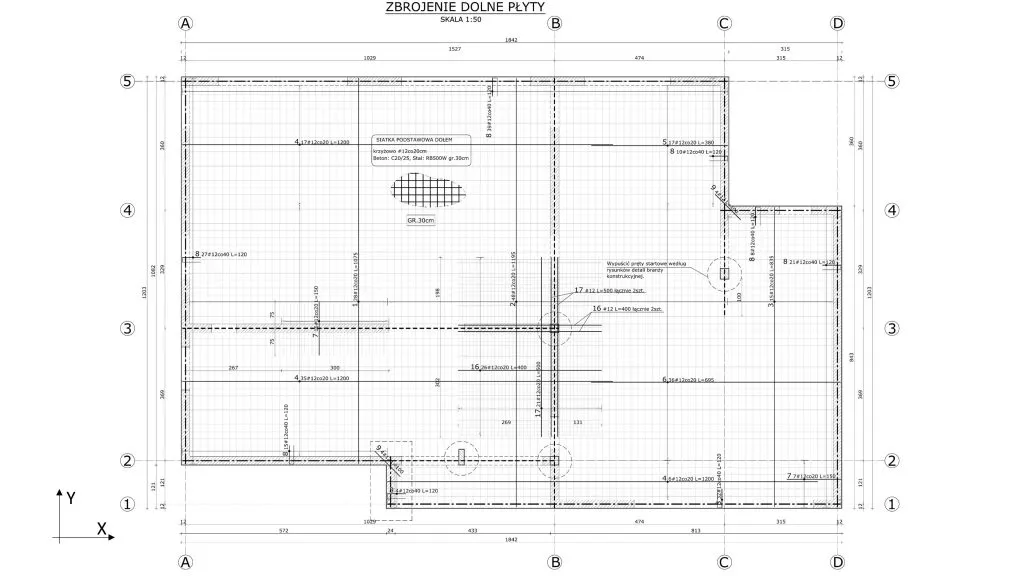

- Detale zbrojenia
- Schemat rozmieszczenia instalacji
Czytaj więcej: Grunt pod papę termozgrzewalną: jak skutecznie izolować powierzchnię?
Obliczenia wytrzymałościowe i wymiarowanie
Obliczenia płyty fundamentowej PDF stanowią podstawę do określenia jej wymiarów i zbrojenia. Zapewniają, że konstrukcja będzie w stanie przenieść wszystkie przewidywane obciążenia.
Główne parametry uwzględniane w obliczeniach to obciążenia stałe i zmienne, charakterystyka gruntu oraz właściwości materiałów konstrukcyjnych. Analizuje się również wpływ sił poziomych, takich jak parcie wiatru czy obciążenia sejsmiczne. Wymiarowanie płyty fundamentowej PDF opiera się na tych obliczeniach.
| Typ budynku | Grubość płyty [cm] | Klasa betonu |
|---|---|---|
| Dom jednorodzinny | 20-25 | C20/25 |
| Budynek wielorodzinny | 30-40 | C25/30 |
| Obiekt przemysłowy | 40-60 | C30/37 |
Specyfikacja materiałów w projekcie płyty fundamentowej
Dobór odpowiednich materiałów jest kluczowy dla trwałości i bezpieczeństwa konstrukcji. Dokumentacja techniczna płyty fundamentowej PDF zawsze zawiera szczegółową specyfikację materiałową.
Dla betonu określa się klasę wytrzymałości, wodoszczelność i mrozoodporność. Zazwyczaj stosuje się beton klasy C20/25 lub wyższej.
Stal zbrojeniowa musi spełniać normy wytrzymałościowe. Najczęściej używa się stali klasy A-IIIN o granicy plastyczności 500 MPa.
Klasy betonu stosowane w płytach fundamentowych
Klasy betonu określają jego wytrzymałość na ściskanie po 28 dniach.
| Klasa betonu | Zastosowanie w płytach fundamentowych |
|---|---|
| C20/25 | Lekkie konstrukcje, domy jednorodzinne |
| C25/30 | Standardowe budynki mieszkalne i biurowe |
| C30/37 | Ciężkie konstrukcje, obiekty przemysłowe |
Warunki gruntowe i hydrogeologiczne
Warunki gruntowe mają ogromny wpływ na projekt płyty fundamentowej PDF. Determinują one grubość płyty, ilość zbrojenia i potrzebę dodatkowych zabezpieczeń. W przypadku trudnych warunków może być konieczne zastosowanie specjalnych rozwiązań, takich jak pale czy studnie fundamentowe.
Przed projektowaniem niezbędne jest wykonanie badań geotechnicznych. Obejmują one m.in. odwierty, badania laboratoryjne próbek gruntu i pomiary poziomu wód gruntowych.
Jak interpretować wyniki badań gruntu?
Wyniki badań gruntu dostarczają kluczowych informacji o jego nośności i zachowaniu pod obciążeniem. Podstawowe parametry to rodzaj gruntu, jego gęstość, wilgotność i wytrzymałość na ścinanie.
5 najważniejszych parametrów to:
- Rodzaj gruntu - określa ogólne właściwości podłoża
- Wskaźnik plastyczności - informuje o zachowaniu gruntu pod obciążeniem
- Kąt tarcia wewnętrznego - wpływa na nośność gruntu
- Moduł odkształcenia - określa sztywność gruntu
- Poziom wód gruntowych - kluczowy dla projektowania izolacji
Izolacje w projekcie płyty fundamentowej
Izolacje są kluczowe dla ochrony płyty przed wilgocią i stratami ciepła. Schemat płyty fundamentowej PDF zawsze uwzględnia warstwy izolacyjne.
Izolacja przeciwwilgociowa chroni przed kapilarnym podciąganiem wody. Najczęściej stosuje się papy lub folie hydroizolacyjne.
Izolacja termiczna redukuje straty ciepła. Wykorzystuje się do tego celu płyty XPS lub EPS o odpowiedniej grubości i wytrzymałości.
Wskazówka: W przypadku wysokiego poziomu wód gruntowych, zamiast standardowej izolacji przeciwwilgociowej, zastosuj izolację przeciwwodną typu ciężkiego, np. wielowarstwowe powłoki bitumiczne lub membrany EPDM.
Wytyczne wykonawcze i technologiczne
Wytyczne wykonawcze są niezbędne do prawidłowej realizacji projektu. Zapewniają one, że płyta zostanie wykonana zgodnie z założeniami projektowymi, co jest kluczowe dla jej trwałości i funkcjonalności.
Główne etapy wykonania płyty fundamentowej to: przygotowanie podłoża, wykonanie podsypki, ułożenie izolacji, montaż zbrojenia, betonowanie oraz pielęgnacja betonu. Każdy z tych etapów wymaga precyzji i zgodności z projektem.
6 kluczowych zaleceń technologicznych:
- Dokładne zagęszczenie podłoża
- Prawidłowe ułożenie izolacji przeciwwilgociowej
- Zachowanie odpowiednich otuliny zbrojenia
- Stosowanie dystansów i podkładek dla zbrojenia
- Ciągłe betonowanie bez przerw technologicznych
- Odpowiednia pielęgnacja betonu po wylaniu

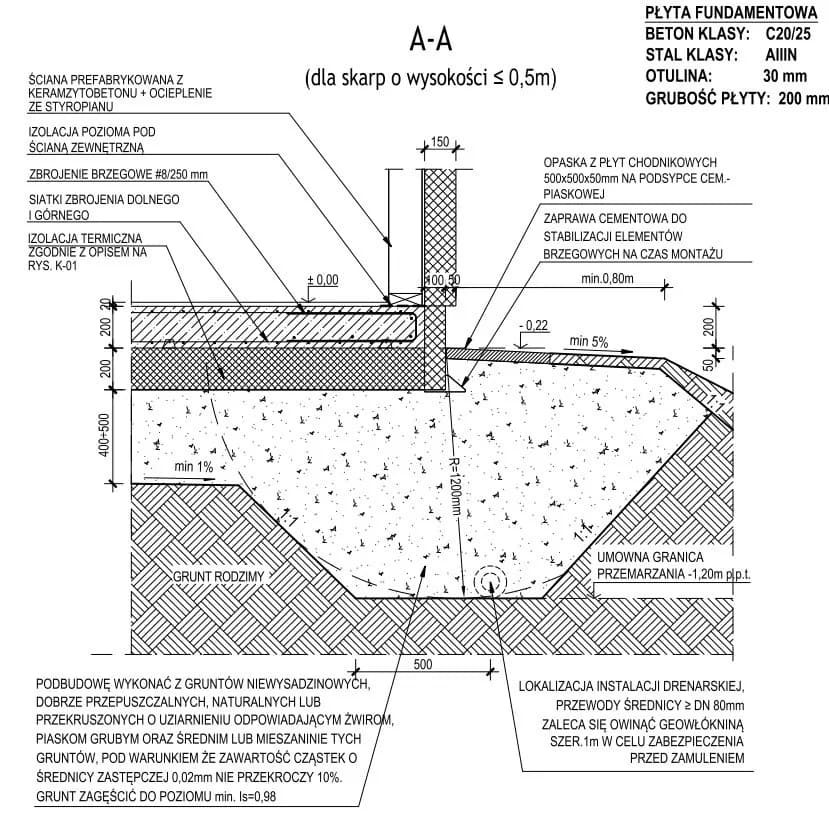

Przekroje i detale konstrukcyjne w projekcie
Przekroje i detale konstrukcyjne są nieodłączną częścią projektu płyty fundamentowej PDF. Pokazują one, jak różne elementy łączą się ze sobą, co jest kluczowe dla prawidłowego wykonania.
Zawierają one informacje o grubości płyty, układzie zbrojenia i sposobie połączenia z innymi elementami budynku. Detale pokazują również rozmieszczenie izolacji, dylatacji oraz przejść instalacyjnych.
5 najważniejszych detali konstrukcyjnych:
- Połączenie płyty ze ścianami fundamentowymi
- Zbrojenie w narożnikach i przy krawędziach płyty
- Dylatacje w płycie fundamentowej
- Przejścia instalacyjne przez płytę
- Wzmocnienia pod słupami i ścianami nośnymi
Zestawienie stali zbrojeniowej
Zestawienie stali zbrojeniowej to dokument określający ilość i rodzaj prętów zbrojeniowych potrzebnych do wykonania płyty. Jest niezbędne dla wykonawców do prawidłowego zamówienia i przygotowania materiałów.
Zawiera ono informacje o średnicach prętów, ich długościach i kształtach. Zestawienie obejmuje także łączną masę stali, co jest istotne dla kalkulacji kosztów. Rysunek płyty fundamentowej PDF często zawiera to zestawienie jako załącznik.
Jak czytać zestawienie stali zbrojeniowej?
Zestawienie stali zazwyczaj ma formę tabeli. Pierwsza kolumna zawiera oznaczenie pręta, druga jego średnicę. Następnie podane są długości i liczba sztuk. Ostatnia kolumna to łączna długość danego typu pręta. Na dole tabeli znajdziesz sumę mas stali dla poszczególnych średnic.
Metody kontroli jakości i odbiory techniczne
Kontrola jakości jest kluczowa dla zapewnienia zgodności wykonania z projektem. Gwarantuje ona, że płyta fundamentowa spełni wszystkie wymagania wytrzymałościowe i funkcjonalne.
Główne etapy kontroli obejmują sprawdzenie przygotowania podłoża, kontrolę zbrojenia przed betonowaniem oraz badanie jakości betonu. Przeprowadza się również pomiary geometryczne gotowej płyty.
5 kluczowych punktów odbioru technicznego:
- Sprawdzenie zagęszczenia podłoża
- Kontrola ułożenia izolacji przeciwwilgociowej
- Odbiór zbrojenia przed betonowaniem
- Badanie wytrzymałości betonu na próbkach
- Pomiary geometrii wykonanej płyty
Jak korzystać z gotowego projektu płyty fundamentowej?
Gotowy projekt płyty fundamentowej PDF często wymaga adaptacji do konkretnych warunków terenowych. Sprawdź zgodność warunków gruntowych z założeniami projektowymi. W razie rozbieżności, konieczne może być dostosowanie grubości płyty lub ilości zbrojenia.
Konsultacja z projektantem jest wskazana, gdy zmieniasz przeznaczenie budynku lub jego gabaryty. Również w przypadku napotkania nieprzewidzianych warunków gruntowych, warto skontaktować się z autorem projektu.
Kompleksowy przewodnik po projekcie płyty fundamentowej
Projekt płyty fundamentowej PDF to kluczowy dokument w procesie budowlanym, zawierający wszystkie niezbędne informacje do prawidłowego wykonania konstrukcji. Od szczegółowych rysunków technicznych, przez obliczenia wytrzymałościowe, po specyfikacje materiałowe - każdy element projektu ma swoje istotne znaczenie.
Zrozumienie poszczególnych składników projektu, takich jak przekroje, detale konstrukcyjne czy zestawienie stali zbrojeniowej, jest niezbędne dla wykonawców. Równie ważne są wytyczne wykonawcze i metody kontroli jakości, które zapewniają, że płyta fundamentowa zostanie wykonana zgodnie z założeniami projektowymi.
Pamiętajmy, że każdy projekt może wymagać adaptacji do konkretnych warunków terenowych. Dlatego tak istotna jest umiejętność interpretacji wyników badań gruntu i świadomość, kiedy należy skonsultować się z projektantem. Prawidłowe wykorzystanie projektu płyty fundamentowej PDF jest gwarancją solidnych fundamentów, na których powstanie bezpieczna i trwała konstrukcja.
