W instalacjach elektrycznych liczy się nie tylko to, czy obwód działa, ale też co dokładnie odcinasz od zasilania. Łącznik dwubiegunowy przydaje się tam, gdzie zwykłe rozłączenie jednej żyły nie daje wystarczającego komfortu albo bezpieczeństwa. Poniżej wyjaśniam, jak działa, czym różni się od innych łączników, kiedy faktycznie ma sens i na co patrzeć przy wyborze.
Najważniejsze rzeczy do zapamiętania przed zakupem
- Taki osprzęt rozłącza dwa tory jednocześnie, więc daje pełniejsze odcięcie niż zwykły klawisz.
- Najczęściej ma sens tam, gdzie liczy się bezpieczeństwo serwisowe, wilgoć, urządzenia pomocnicze albo pełna izolacja zasilania.
- Nie zastępuje bezpiecznika, wyłącznika nadprądowego ani RCD - to element sterujący, nie ochronny.
- Przy zakupie sprawdzam przede wszystkim prąd znamionowy, stopień ochrony IP, typ zacisków i głębokość puszki.
- Najczęstszy błąd to mylenie go z łącznikiem świecznikowym albo schodowym, choć to zupełnie inne funkcje.
Jak działa taki osprzęt i co naprawdę rozłącza
W praktyce spotykam dwa bliskie ujęcia tego pojęcia. Najczęściej chodzi o mechanizm, który jednocześnie rozłącza dwa tory obwodu, zwykle fazę i neutralny; w materiałach edukacyjnych bywa też opisywany jako osprzęt służący do wspólnego sterowania dwoma obwodami. Dlatego przed zakupem patrzę na schemat zacisków, a nie tylko na nazwę nadrukowaną na opakowaniu.
Tor to po prostu droga, którą płynie prąd. Jeśli rozłączasz dwa tory naraz, zyskujesz pełniejsze odcięcie zasilania niż przy zwykłym łączniku, który najczęściej przerywa tylko fazę. To ma znaczenie tam, gdzie po wyłączeniu chcesz mieć możliwie czytelną, jednoznaczną sytuację serwisową.
Ważna rzecz: to nadal element sterujący, a nie zabezpieczający. Nie chroni przewodów przed przeciążeniem i nie zastępuje wyłącznika nadprądowego ani RCD. Ja traktuję go raczej jak wygodny i bezpieczniejszy sposób odcięcia obwodu, a nie jak „ochronę” samą w sobie. To prowadzi wprost do pytania, gdzie taki osprzęt rzeczywiście daje przewagę nad zwykłym klawiszem.
Gdzie ma sens w domu i w obiektach użytkowych
Nie montuję takiego rozwiązania wszędzie. W zwykłym pokoju najczęściej wystarcza prosty łącznik jednobiegunowy, bo jest tańszy, czytelniejszy i robi dokładnie to, czego oczekuje większość domowych instalacji. Ten bardziej rozbudowany osprzęt wybieram wtedy, gdy funkcja ma realną przewagę nad prostotą.
- Garaż, kotłownia, warsztat - gdy chcesz jednym ruchem odciąć urządzenie serwisowo i nie zostawiać wątpliwości, czy obwód nadal jest pod napięciem.
- Strefy wilgotniejsze - pod warunkiem dobrania właściwego stopnia ochrony, zwykle co najmniej IP44 tam, gdzie osprzęt może mieć kontakt z wilgocią.
- Urządzenia pomocnicze - wentylacja, pompy, elementy sterowania albo inne odbiorniki, przy których producent zaleca pełniejsze odłączenie zasilania.
- Instalacje mieszane - gdy jeden ruch ma objąć dwa tory lub dwa obwody o różnym przeznaczeniu.
- Obiekty techniczne - tam, gdzie czytelność odcięcia ma większe znaczenie niż minimalny koszt osprzętu.
W mieszkaniu zwykle nie szukam go „na wszelki wypadek”. Jeśli nie ma konkretnego powodu, prostszy osprzęt jest rozsądniejszy. Z kolei w miejscach, gdzie serwis i bezpieczeństwo mają pierwszeństwo, taki wybór jest naprawdę praktyczny. Żeby nie kupić niewłaściwego modelu, trzeba jeszcze odróżnić go od kilku podobnie wyglądających łączników.
Jak odróżniam go od jednobiegunowego, świecznikowego i schodowego
Na pierwszy rzut oka te elementy mogą wyglądać podobnie, ale działają zupełnie inaczej. Właśnie tu najłatwiej o pomyłkę, bo sam wygląd klawisza niewiele mówi o funkcji. Ja zawsze sprawdzam symbol, opis producenta i układ zacisków na mechanizmie.
| Typ osprzętu | Co robi | Kiedy ma sens |
|---|---|---|
| Jednobiegunowy | Rozłącza jeden tor, zwykle fazę | Standardowe oświetlenie w pokoju, kuchni lub korytarzu |
| Dwubiegunowy | Rozłącza dwa tory naraz albo wspólnie steruje dwoma obwodami, zależnie od wykonania | Pełniejsze odcięcie, układy serwisowe, instalacje techniczne |
| Świecznikowy | Steruje dwiema grupami źródeł światła z jednego miejsca | Żyrandol z dwiema sekcjami lamp |
| Schodowy | Pozwala włączać i wyłączać jeden obwód z dwóch miejsc | Schody, długi korytarz, przejście między kondygnacjami |

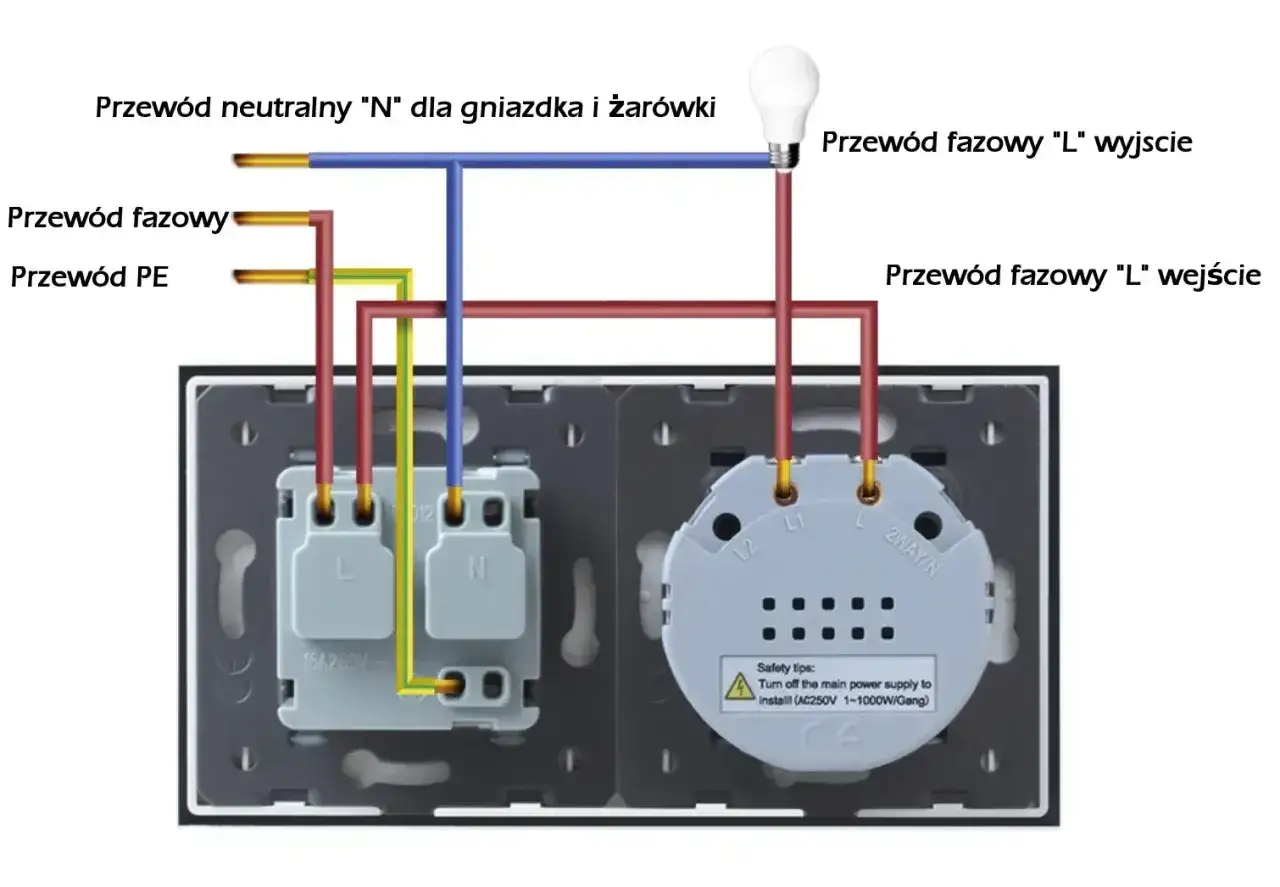

Na schematach symbol tego osprzętu zwykle ma postać okręgu z dwiema łamanymi liniami ku górze. To drobiazg, ale właśnie on często chroni przed błędnym zakupem. Jeśli mechanizm ma dwa klawisze, nie zakładam automatycznie, że jest dwutorowy - bardzo często to po prostu łącznik świecznikowy. Skoro funkcja bywa myląca, następny krok to dobór parametrów, które naprawdę decydują o tym, czy osprzęt będzie działał poprawnie.
Na co patrzę przy wyborze przed zakupem
Przy wyborze nie patrzę wyłącznie na kolor ramki. Najwięcej problemów robią trzy rzeczy: niewłaściwy prąd znamionowy, zły stopień ochrony i zbyt płytka puszka. Reszta jest ważna, ale to właśnie te elementy najczęściej wychodzą dopiero po montażu.
| Parametr | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Prąd znamionowy | Najczęściej 10AX lub 16AX | Decyduje o trwałości i dopasowaniu do obciążenia oświetleniowego |
| Napięcie | 250 V~ w typowych instalacjach domowych | To standard dla osprzętu stosowanego w sieciach 230 V |
| Stopień ochrony IP | IP20 wewnątrz, IP44 tam, gdzie jest wilgoć lub zachlapanie | Chroni mechanizm przed warunkami otoczenia |
| Rodzaj zacisków | Śrubowe albo szybkozaciskowe | Wpływa na pewność połączenia i tempo montażu |
| Głębokość puszki | 60 mm jest wygodniejsze niż 40 mm | Daje więcej miejsca na przewody i sam mechanizm |
| Rodzaj obciążenia | LED, wentylator, inny odbiornik | Nie każde obciążenie zachowuje się tak samo podczas załączania |
Przy LED-ach nie patrzę wyłącznie na ampery, bo prąd rozruchowy bywa ważniejszy niż sama moc lampy. Dlatego oznaczenie AX traktuję jako sensowny punkt odniesienia w osprzęcie oświetleniowym. Jeśli mechanizm będzie pracował często, wolę też solidniejsze zaciski i serię, która nie ugina się po kilku miesiącach użytkowania. Zostaje jeszcze temat błędów, które najczęściej psują cały efekt mimo dobrego wyboru na papierze.
Najczęstsze błędy przy montażu i użytkowaniu
W tej części jestem dość bezpośredni, bo tu nie ma miejsca na przypadek. Większość problemów nie wynika z samego osprzętu, tylko z pośpiechu, zgadywania albo pomylenia funkcji z wyglądem. Najbardziej typowe błędy widzę w kilku miejscach.
- Mylenie funkcji z innym łącznikiem - świecznikowy, schodowy i dwutorowy potrafią wyglądać podobnie, ale pracują inaczej.
- Dobór „na oko” zamiast według schematu - jeśli nie sprawdzisz zacisków, łatwo kupić mechanizm, który nie pasuje do układu przewodów.
- Brak wyłączenia zasilania - to nadal podstawowy błąd, a przy instalacjach elektrycznych konsekwencje bywają nieproporcjonalnie duże do chwili nieuwagi.
- Patrzenie tylko na kolor żył - w starszych instalacjach barwy przewodów potrafią mylić, więc miernik jest ważniejszy niż intuicja.
- Zbyt mała puszka - mechanizm zaciśnięty na siłę działa gorzej i szybciej się zużywa.
- Zły stopień ochrony - osprzęt w miejscu narażonym na wilgoć powinien być dobrany do warunków, a nie do wyglądu serii.
Jeśli nie mam pewności co do układu przewodów, nie zgaduję. W instalacji elektrycznej zgadywanie kosztuje więcej niż wizyta elektryka z miernikiem. To szczególnie ważne w starszych układach, gdzie opis na ścianie i rzeczywisty przebieg obwodu potrafią się rozjechać. Na koniec zostaje prosta checklista, która pomaga mi szybko ocenić, czy dany model ma sens w konkretnej instalacji.
Co sprawdzam przed zamówieniem osprzętu do konkretnej instalacji
Zanim cokolwiek zamówię, przechodzę przez krótką listę. To oszczędza czas i eliminuje większość pomyłek jeszcze przed montażem. W praktyce wystarczą cztery pytania.
- Czy schemat zacisków pasuje do tego, co mam w puszce?
- Czy obciążenie jest typowe dla oświetlenia, czy wymaga mocniejszego osprzętu?
- Czy miejsce montażu wymaga wyższego stopnia ochrony niż standardowe IP20?
- Czy puszka ma dość miejsca, żeby przewody nie były ściśnięte?
Jeśli instalacja ma być prosta, wybieram prostszy osprzęt. Jeśli ma dawać pełniejsze odcięcie albo pracować w trudniejszych warunkach, sięgam po rozwiązanie dwutorowe i sprawdzam dokumentację producenta, zanim zamknę puszkę. Taki porządek myślenia oszczędza najwięcej czasu: najpierw funkcja, potem warunki pracy, a dopiero na końcu marka i detal wykończenia.
