Ochrona przepięciowa - Jak ją dobrać i zamontować poprawnie?

Ochrona przeciwprzepięciowa działa dobrze tylko wtedy, gdy jest dobrana do konkretnej instalacji i poprawnie wpięta w rozdzielnicy. Sama budowa ogranicznika przepięć jest prostsza, niż wielu osobom się wydaje, ale to właśnie układ wewnętrzny, miejsce montażu i długość przewodów decydują, czy urządzenie naprawdę przejmie udar i odciąży sprzęt w domu albo w obiekcie użytkowym.

W tym tekście pokazuję, z czego taki aparat jest zrobiony, jak odróżnić typ 1, 2 i 3, gdzie go montować i jakie błędy najczęściej psują ochronę mimo dobrego zakupu. Dorzucam też praktyczne widełki kosztów i kilka zasad, których trzymam się przy każdej instalacji.

Z czego składa się ogranicznik i jak działa

Najprościej mówiąc, ogranicznik przepięć nie „gasi” impulsu w całości, tylko przejmuje jego energię i odprowadza ją do ziemi, ograniczając poziom napięcia, jaki dociera do instalacji. W nowoczesnych modelach spotykam najczęściej układ oparty na warystorze, iskierniku albo połączeniu tych dwóch rozwiązań, a całość uzupełnia zabezpieczenie termiczne i wskaźnik stanu.

• Warystor to element, którego opór gwałtownie maleje po przekroczeniu określonego napięcia. Działa szybko i dobrze sprawdza się przy przepięciach łączeniowych oraz indukowanych.
• Iskiernik uruchamia się po przeskoku iskry i lepiej znosi bardzo duże prądy udarowe, zwłaszcza gdy w grę wchodzi energia pochodząca od wyładowań atmosferycznych.
• Rozłącznik termiczny odcina zużyty lub przegrzany element ochronny, żeby nie zostawić instalacji z uszkodzonym modułem pracującym w niebezpiecznym stanie.
• Wskaźnik stanu pokazuje, czy moduł nadal jest sprawny. W modelach z wyjściem sygnalizacyjnym można to też podpiąć do automatyki lub sygnalizacji w rozdzielnicy.

Skoro wiemy już, co siedzi wewnątrz, przechodzę do najważniejszego pytania: jaki typ ma sens w konkretnej sytuacji.

Kiedy wybrać typ 1, 2 lub 3

W praktyce patrzę na to przez pryzmat całej instalacji, a nie samego katalogu. Liczy się miejsce zasilania, obecność instalacji odgromowej, układ sieci i to, jak wrażliwe są odbiorniki. Zgodność z PN-EN 61643-11 i zasadami montażu z części 5-534 jest podstawą, ale to dopiero punkt wyjścia.

Na rynku często spotykam też układ 3+1 w sieciach TT i TN-S. Taki wariant porządkuje odprowadzenie energii i bywa wygodny przy projektowaniu rozdzielnicy, ale nadal nie zwalnia z poprawnego prowadzenia przewodów i doboru zabezpieczeń. I tu dochodzimy do miejsca montażu, bo od niego zależy bardzo dużo.

Gdzie go montować, żeby ochrona naprawdę działała

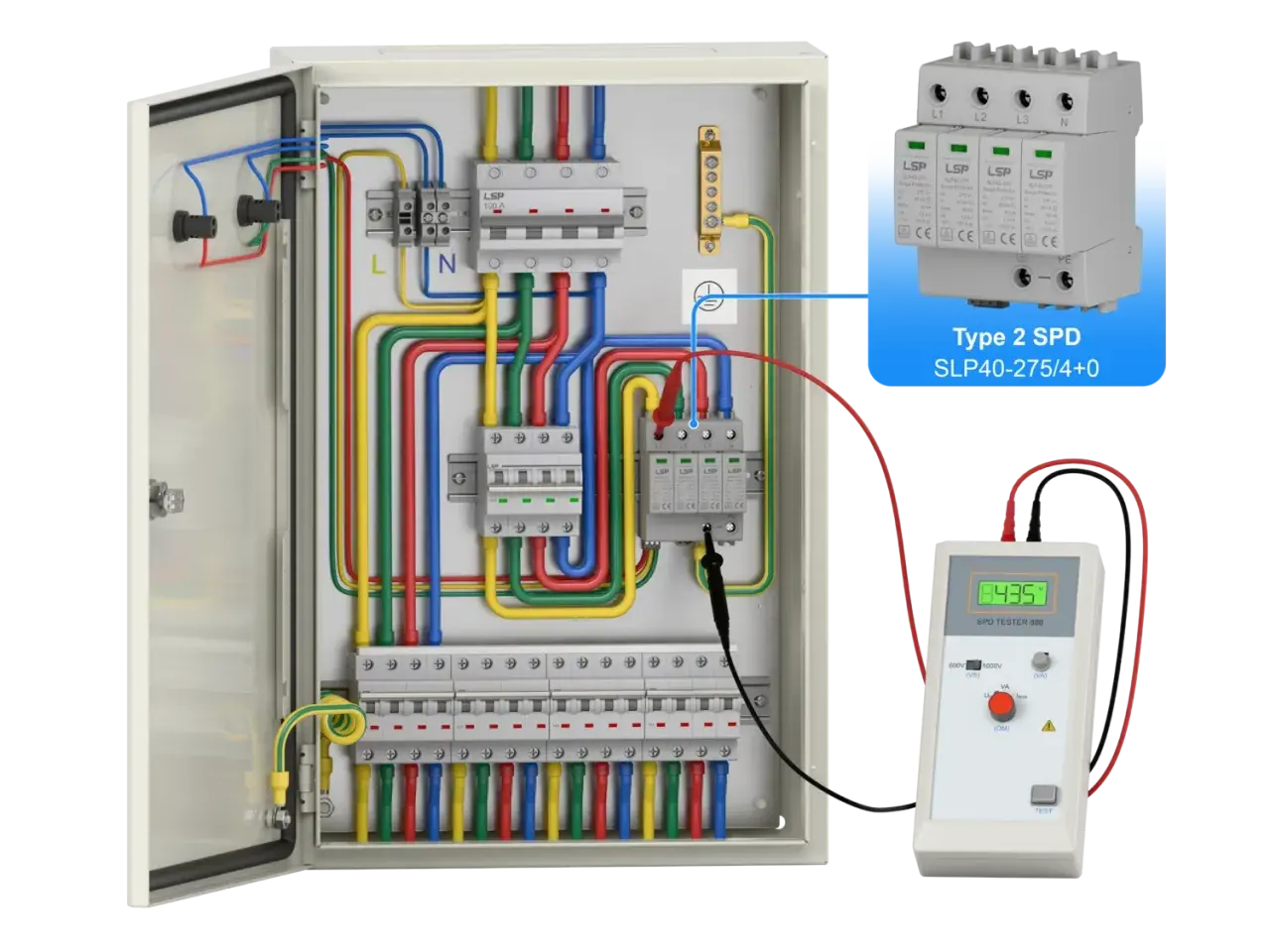

Najkrótsza zasada brzmi: jak najbliżej początku instalacji. W praktyce chodzi o to, żeby energia miała możliwie krótki i prosty tor do uziemienia, a nie wędrówkę przez pół rozdzielnicy. To dlatego ogranicznik przepięć montuję zwykle przy wejściu zasilania, w głównej rozdzielnicy albo w punkcie, gdzie instalacja przechodzi między strefami ochrony LPZ.

• Przy wejściu instalacji ogranicznik ma najlepsze warunki do odprowadzenia dużego udaru.
• W rozdzielnicy głównej montaż jest najczęściej rozsądnym kompromisem, gdy nie da się pracować w złączu.
• W podrozdzielniach dokładam drugi stopień, jeśli obwody są długie albo obsługują wrażliwy sprzęt.
• Przy urządzeniu końcowym typ 3 domyka ochronę tam, gdzie zostają jeszcze resztkowe skoki napięcia.

Ważne jest też to, co dzieje się wokół modułu. Przewody nie powinny robić pętli, nie powinny biec daleko od siebie i nie powinny „krążyć” po rozdzielnicy bez potrzeby. Każdy dodatkowy metr zwiększa impedancję toru odprowadzania energii, a to obniża skuteczność ochrony. Dlatego tak duży nacisk kładę na prosty układ mechaniczny, nie tylko na markę produktu.

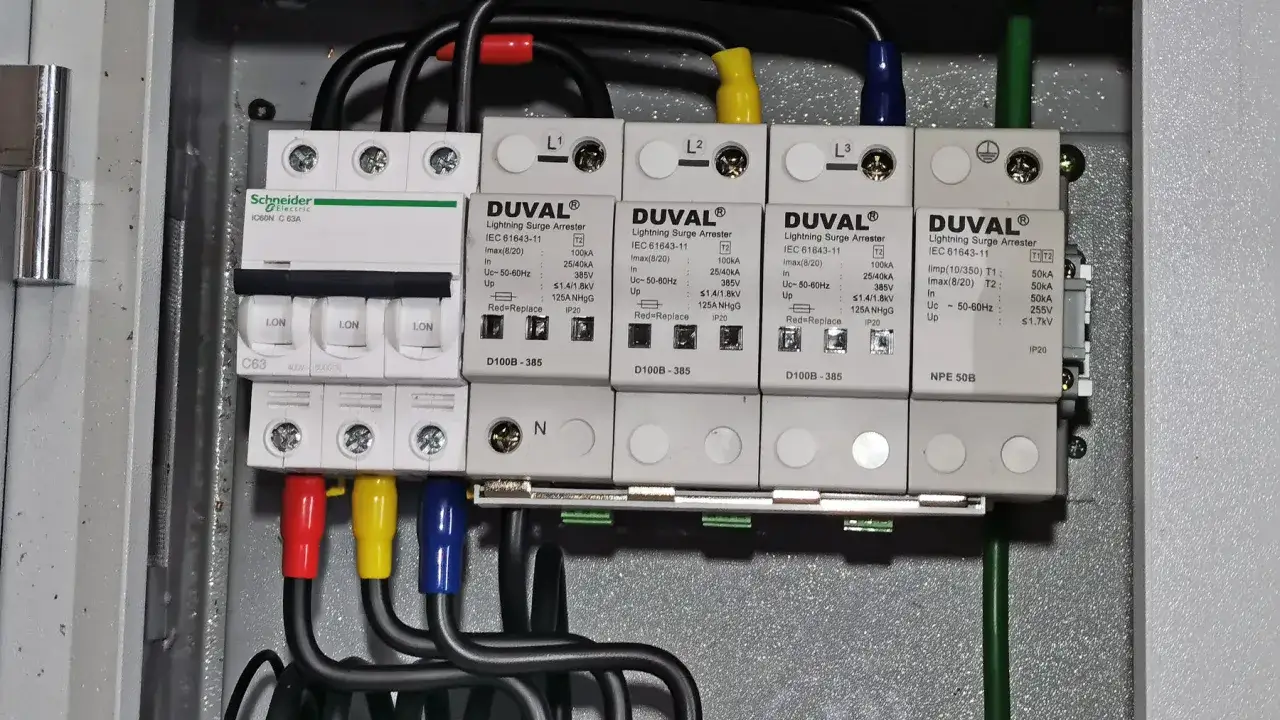

Jeżeli montaż odbywa się w rozdzielnicy głównej, patrzę też na miejsce dla dobezpieczenia, na dostęp do szyny PE i na sensowną separację od innych aparatów. Im mniej improwizacji, tym lepiej. Następny krok to samo podłączenie, bo tutaj najczęściej pojawiają się kosztowne błędy.

Jak podłączyć ogranicznik krok po kroku

To praca dla osoby, która zna instalacje elektryczne i potrafi dobrać aparat do układu sieci. W praktyce montaż wygląda prosto, ale tylko wtedy, gdy od początku trzymam się kilku zasad technicznych.

1. Sprawdzam układ sieci i miejsce, w którym SPD ma pracować: główna rozdzielnica, podrozdzielnia czy ochrona końcowa.
2. Dobieram typ urządzenia do ryzyka: T2 dla większości instalacji domowych, T1 lub 1+2 przy instalacji odgromowej, T3 przy odbiorniku.
3. Mocuję aparat możliwie blisko szyny PE i punktu wejścia zasilania, najlepiej na szynie DIN lub na przewidzianym przez producenta uchwycie.
4. Prowadzę przewody możliwie najkrócej i najprościej, bez pętli i zbędnych załamań.
5. Upewniam się, że dobór przekroju odpowiada typowi urządzenia: dla T1 i T1+T2 zwykle przyjmuję co najmniej 16 mm² do uziemienia, a dla T2 co najmniej 6 mm², chyba że instrukcja producenta dopuszcza inaczej.
6. Dodaję dobezpieczenie zgodne z kartą katalogową, bo SPD musi być odłączony bezpiecznie także po końcu swojego życia użytkowego.
7. Sprawdzam zgodność z RCD i kolejność elementów w torze zasilania, bo nie każdy układ toleruje montaż za wyłącznikiem różnicowoprądowym.

Uwaga praktyczna: przy ogranicznikach klasy 1 nie zaleca się montażu za RCD, a w części układów lokalne przepisy wręcz tego zabraniają. Dodatkowo nie wolno łączyć przewodu neutralnego i ochronnego za wyłącznikiem różnicowoprądowym bez właściwej separacji galwanicznej. To drobiazg tylko z pozoru, bo właśnie tu rodzą się niepotrzebne zadziałania zabezpieczeń i błędne podłączenia.

W układach TT i TN-S często spotykam rozwiązanie 3+1, bo dobrze porządkuje pracę aparatu względem N i PE. Jeśli instalacja jest bardziej rozbudowana, sensowne bywa również stopniowanie ochrony w kolejnych rozdzielnicach, zamiast liczyć na jeden moduł „na wszystko”.

Skoro schemat jest już jasny, warto zobaczyć, co najczęściej psuje efekt nawet wtedy, gdy sam produkt jest dobry.

Jakie błędy i ograniczenia najczęściej psują efekt

Najwięcej problemów widzę nie w samych ogranicznikach, ale w ich otoczeniu. Dobrze dobrany aparat potrafi działać słabo, jeśli został wpięty byle jak albo do instalacji, która nie daje mu dobrych warunków pracy.

• Zbyt długie przewody zwiększają impedancję toru i podnoszą napięcie, które dociera do odbiorników.
• Montaż za RCD bywa niezalecany, a w części układów niedopuszczalny dla SPD klasy 1.
• Brak dobezpieczenia oznacza, że awaria modułu może pozostawić instalację bez bezpiecznego odcięcia.
• Zły typ do budynku kończy się albo zbyt słabą ochroną, albo przepłaceniem za funkcję, której instalacja nie potrzebuje.
• Brak dobrego połączenia z PE/GSU sprawia, że energia nie ma gdzie się skutecznie rozładować.
• Traktowanie typu 3 jako jedynej ochrony przy wejściu instalacji to klasyczny błąd, bo taki aparat jest dodatkiem, nie fundamentem.

Jeśli muszę wskazać jeden najczęstszy problem, to nie jest nim sam model, tylko nadmierna długość i zła geometria przewodów. W praktyce właśnie to obniża skuteczność bardziej niż różnica między średnią a dobrą marką. Z kolei drugi błąd to mylenie ochrony wejściowej z ochroną końcową, przez co inwestor uważa temat za zamknięty po zakupie jednego modułu.

Po stronie ograniczeń warto też pamiętać, że SPD nie zastąpi dobrego uziemienia, właściwego połączenia wyrównawczego ani poprawnie zaprojektowanej rozdzielnicy. Ogranicznik jest częścią systemu, a nie samodzielnym rozwiązaniem. To prowadzi naturalnie do pytania o koszty i o to, kiedy opłaca się dołożyć kolejny stopień ochrony.

Ile kosztuje sensowny zestaw i kiedy dołożyć drugi stopień

W 2026 roku sensowną ochronę można zbudować w bardzo różnych budżetach, ale warto myśleć o niej warstwowo. Najtańszy moduł nie zawsze jest oszczędnością, jeśli potem wymaga dołożenia kolejnych elementów albo nie chroni tego, co naprawdę trzeba chronić.

Orientacyjnie patrzę na to tak: typ 3 to zwykle kilkadziesiąt złotych, typ 2 najczęściej kosztuje kilkaset złotych, a typ 1+2 potrafi przekroczyć 1000 zł i dojść do ponad 2000 zł w bardziej rozbudowanych wykonaniach. Do tego dochodzi koszt dobezpieczenia, osprzętu montażowego i robocizny, więc w praktyce całość liczy się nie od ceny samego modułu, tylko od układu ochrony.

Drugi stopień dokładam wtedy, gdy:

• od rozdzielnicy głównej do wrażliwych odbiorników prowadzą dłuższe trasy kablowe,
• w budynku pracuje automatyka, sterowanie lub droższa elektronika,
• instalacja ma rozdzielnice pośrednie, które obsługują różne strefy obiektu,
• chcę domknąć ochronę przy komputerach, RTV, systemach alarmowych lub urządzeniach sterujących.

Właśnie dlatego dobrze zaprojektowana ochrona jest stopniowana: przy wejściu instalacji, w rozdzielnicy pośredniej i tuż przy odbiorniku. Taki układ nie zawsze kosztuje dużo więcej niż jeden przypadkowy moduł, a daje nieporównanie lepszy efekt. Zostaje jeszcze ostatnia rzecz, o której wiele osób zapomina po zakończeniu montażu: kontrola stanu i serwis.

Dlaczego kaskada ochrony wygrywa z jednym modułem

Jedna warstwa ochrony bywa wystarczająca tylko wtedy, gdy instalacja jest prosta, krótkie są trasy kablowe i ryzyko przepięć nie jest duże. W większości realnych obiektów lepiej działa kaskada: typ 1 albo 1+2 przy wejściu, typ 2 w kolejnych rozdzielnicach i typ 3 przy najbardziej wrażliwych odbiornikach. Taki układ rozprasza energię po kolei, zamiast liczyć, że jeden aparat przejmie wszystko naraz.

To podejście ma też drugą zaletę: łatwiej je utrzymać w dobrej kondycji. Gdy jeden stopień zużyje się wcześniej, pozostałe nadal mogą przejąć część zadania, a serwis ma czas na reakcję. Dlatego przy większych instalacjach nie szukam „najmocniejszego” pojedynczego modułu, tylko najlepszego układu dla całego obiektu.

Jeżeli mam zostawić jedną praktyczną zasadę, to tę: dobierz typ do ryzyka, montuj jak najbliżej początku instalacji, prowadź przewody krótko i prosto, a potem pilnuj stanu modułu. W ochronie przeciwprzepięciowej właśnie te cztery rzeczy robią większą różnicę niż marketingowa nazwa z katalogu.
