Dobrze odczytane oznaczenia przewodów elektrycznych pozwalają uniknąć pomyłek przy gniazdku, oświetleniu i rozdzielnicy. W praktyce chodzi nie tylko o kolory żył, ale też o symbole na izolacji, typ kabla, przekrój i to, czy dany przewód nadaje się do układania w ścianie, w ziemi albo w urządzeniu. Poniżej rozkładam temat na prosty język: co oznaczają barwy, jak czytać symbole i na czym najczęściej potykają się osoby robiące drobne prace przy instalacji.
Najważniejsze reguły, które warto zapamiętać od razu
- Brązowy, czarny i szary to zwykle fazy L, niebieski to N, a żółto-zielony to PE.
- Przewód PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności.
- Symbol na kablu mówi o napięciu znamionowym, izolacji i elastyczności, a nie tylko o kolorze.
- W starych instalacjach barwy bywają inne, dlatego kolor traktuję jako wskazówkę, nie ostateczny dowód.
- Dobór przewodu zależy też od miejsca montażu: wnętrze, zewnętrze, ziemia, ruchome urządzenie.
Jak czytać oznaczenia przewodów elektrycznych bez zgadywania
Najprościej patrzę na przewód w trzech krokach. Najpierw barwa żyły, potem napis na izolacji, a dopiero na końcu zastosowanie. To ważne, bo ten sam kolor nie zawsze wystarcza do rozpoznania funkcji, a sam napis bez kontekstu nie mówi jeszcze, czy kabel nadaje się do danej instalacji.

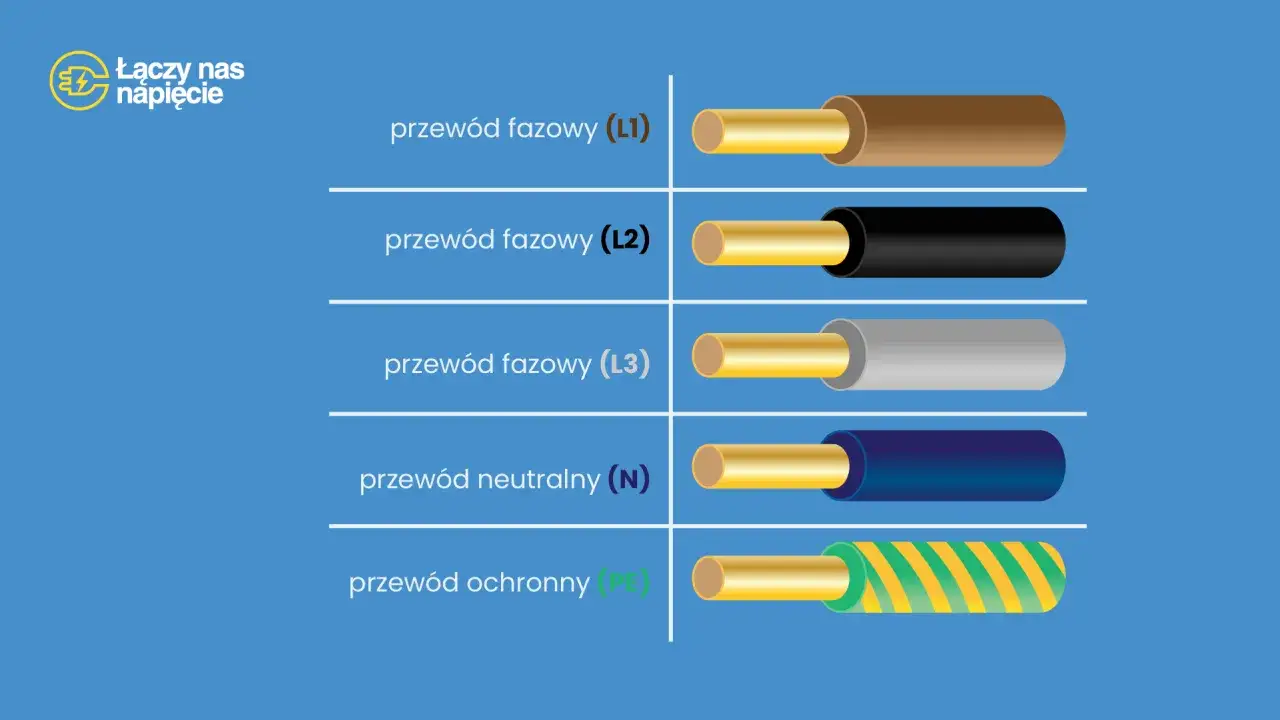

| Barwa lub skrót | Funkcja | Co to znaczy w praktyce |
|---|---|---|
| Brązowy, czarny, szary | L, czyli przewód fazowy | Na tej żyle pojawia się napięcie robocze względem N lub PE. |
| Niebieski | N, czyli przewód neutralny | Przewód roboczy, który w poprawnie wykonanej instalacji pełni funkcję powrotu prądu. |
| Żółto-zielony | PE, czyli przewód ochronny | Służy do ochrony przeciwporażeniowej i nie powinien być używany do zwykłego zasilania. |
| Żółto-zielony z niebieskimi końcówkami lub odwrotnie | PEN | Przewód łączący funkcję ochronną i neutralną. Wymaga ostrożności przy rozpoznawaniu i rozdziale. |
W instalacji jednofazowej najczęściej spotykasz układ L, N i PE. W trójfazowej dochodzą L1, L2 i L3, zwykle w barwach brązowej, czarnej i szarej. Zasada jest prosta: niebieski i żółto-zielony są barwami „rezerwowanymi” dla konkretnych funkcji, więc nie powinny być używane przypadkowo. Z tego miejsca naturalnie przechodzę do tego, co nadruk na kablu mówi o jego budowie, bo same kolory to dopiero połowa historii.
Co mówią symbole na kablu

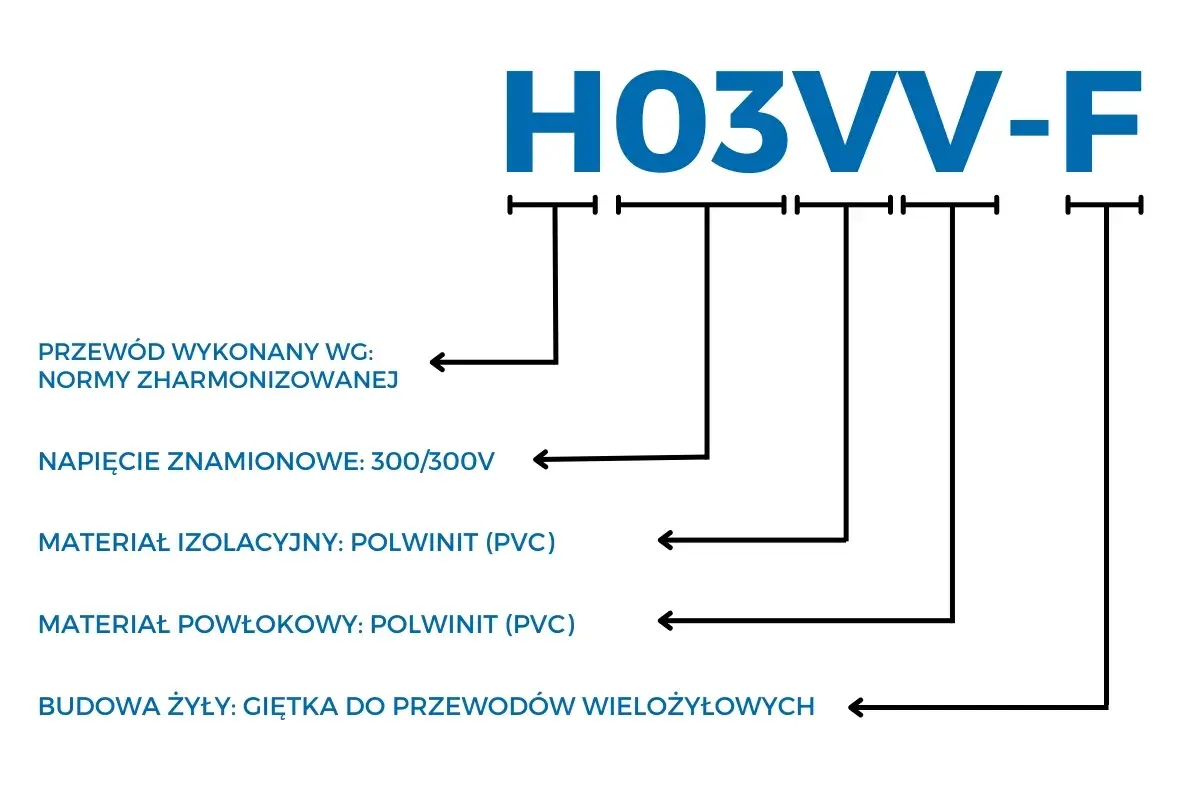

Na izolacji albo płaszczu przewodu znajdziesz zapis, który opisuje jego konstrukcję i przeznaczenie. Nie trzeba go kuć na pamięć, ale warto umieć odczytać podstawy, bo to oszczędza błędów przy zakupie i montażu. Ja zwykle sprawdzam trzy rzeczy: napięcie znamionowe, rodzaj izolacji oraz to, czy przewód jest sztywny, czy giętki.
| Przykład | Co zwykle oznacza | Gdzie się sprawdza |
|---|---|---|
| H07V-K | Przewód zharmonizowany na 450/750 V, z izolacją PVC, z żyłą giętką. | Rozdzielnice, szafy sterownicze, połączenia wewnętrzne. |
| H05VV-F | Przewód giętki 300/500 V, z izolacją i powłoką PVC. | Sprzęt przenośny, przedłużacze, urządzenia domowe. |
| YDY | Przewód instalacyjny do stałego montażu, z izolacją i powłoką PVC. | Typowe instalacje wewnątrz budynku. |
| YDYp | Wersja płaska przewodu instalacyjnego. | Montaż pod tynkiem i w miejscach, gdzie liczy się łatwiejsze prowadzenie trasy. |
| YKY | Kabel do zastosowań zewnętrznych, zwykle z grubszą powłoką i lepszą odpornością środowiskową. | Zasilanie w gruncie, na zewnątrz, do garażu, ogrodu albo budynku gospodarczego. |
| LgY | Giętka żyła miedziana z izolacją PVC. | Połączenia w urządzeniach, rozdzielnicach i układach sterowania. |
W sklepie czy hurtowni zobaczysz często dwa systemy nazewnictwa naraz: starsze oznaczenia handlowe i zharmonizowane symbole europejskie. To normalne. W praktyce chodzi o to samo: z jakiego materiału zrobiono przewód, jaką ma izolację, jaką wytrzymałość napięciową i do czego został przewidziany. Gdy już to rozumiesz, łatwiej odróżnić kabel dobry do ściany od takiego, który lepiej zostawić do szafy sterowniczej albo przedłużacza.
Dlaczego stare instalacje potrafią zmylić
W starszych domach i mieszkaniach barwa żyły nie zawsze odpowiada dzisiejszym standardom. Trafiają się przewody białe, czerwone, czarne, zielone albo mieszane odcinki po późniejszych przeróbkach. To właśnie dlatego nie ufam ślepo temu, co „zwykle było” w danym obwodzie.
Najwięcej problemów sprawiają mi trzy sytuacje. Po pierwsze, przewód po modernizacji został dołożony do starego obwodu i ma inną kolorystykę niż reszta. Po drugie, ktoś na szybko oznaczył żyłę taśmą, ale zrobił to tylko z jednej strony. Po trzecie, przewód PEN został rozdzielony na PE i N, lecz oznaczenie końcówek nie zostało poprawione. Wtedy kolor przestaje być pewnym tropem, a zaczyna być tylko sugestią.
W takich przypadkach sprawdzam schemat, punkt rozdziału i faktyczną funkcję żyły. Sam próbnik potrafi pomóc, ale nie zastępuje pomiaru ani zdrowego rozsądku. Jeśli instalacja jest stara, mieszana albo była naprawiana „po kawałku”, traktuję barwę jako informację pomocniczą, a nie ostateczny dowód. To prowadzi już wprost do najczęstszych pomyłek, które widuję najczęściej na budowach i podczas domowych przeróbek.
Najczęstsze błędy przy identyfikacji przewodów
- Uznawanie, że niebieski przewód zawsze jest bezpieczny, bo „to tylko neutralny”.
- Wykorzystywanie żółto-zielonego jako zwykłej żyły roboczej, bo akurat pasuje do układu.
- Ocenianie przewodu wyłącznie po kolorze, bez odczytu symbolu i bez sprawdzenia przekroju.
- Mylenie przewodu instalacyjnego z kablem do zewnętrza lub do ziemi.
- Pomijanie oznaczeń na końcach żył po rozdziale PEN na PE i N.
- Zakładanie, że każdy giętki przewód nada się do stałego montażu w ścianie.
Najgroźniejszy błąd to mieszanie funkcji żył. Kolor ochronny nie jest ozdobą, a niebieski nie służy do kreatywnego ratowania brakującego przewodu fazowego. Jeśli trzeba coś przerobić, wolę poświęcić kilka minut więcej na sprawdzenie niż później wracać do źle podłączonego obwodu. Z tego wynika jeszcze jedna praktyczna sprawa: przewód trzeba dobierać nie tylko do koloru, ale przede wszystkim do miejsca pracy.
Jak dobrać przewód do miejsca montażu
Tu najłatwiej o pozornie logiczny błąd: kabel ma „dobry kolor”, więc wydaje się właściwy. Tymczasem o przydatności decydują warunki pracy. Innego przewodu potrzebujesz w ścianie, innego w ogrodzie, a jeszcze innego w urządzeniu, które się porusza lub nagrzewa. Poniżej zestawiam najczęstsze przypadki, bo to zwykle szybciej porządkuje temat niż długie tłumaczenie teorii.
| Miejsce | Typowy wybór | Dlaczego właśnie ten |
|---|---|---|
| Oświetlenie i stałe obwody wewnątrz | YDY lub YDYp | Przewód instalacyjny do montażu na stałe, wygodny w typowych pracach domowych. |
| Gniazda w mieszkaniu | YDY | Sprawdza się w stałej instalacji i dobrze znosi codzienną eksploatację. |
| Zasilanie na zewnątrz i w ziemi | YKY | Lepsza odporność na warunki środowiskowe i prowadzenie poza wnętrzem budynku. |
| Rozdzielnica, sterowanie, połączenia wewnętrzne | LgY lub H07V-K | Giętkość ułatwia prowadzenie w szafach i rozdzielnicach. |
| Urządzenia przenośne | H05VV-F, OWY, OMY | Przewody giętkie przeznaczone do pracy z ruchem i częstszym zginaniem. |
W mieszkaniach najczęściej spotkasz przekroje 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale to nie jest automatyczna reguła do każdego przypadku. Liczy się także długość trasy, obciążenie, zabezpieczenie i sposób ułożenia. Innymi słowy: nawet prawidłowo rozpoznane barwy nie wystarczą, jeśli sam dobór przewodu jest zbyt „na oko”. Dlatego przed podłączeniem robię jeszcze jedną, krótką kontrolę.
Jedna kontrola przed podłączeniem oszczędza najwięcej problemów
Jeśli miałbym zostawić tylko jedną zasadę, brzmiałaby tak: najpierw funkcja żyły, potem kolor. Odczytuję oznaczenie na kablu, potwierdzam układ w rozdzielnicy i sprawdzam, czy barwy zgadzają się z dokumentacją albo z tym, co już jest w obwodzie. Gdy coś nie pasuje, nie zakładam, że „tak już musi być”.
Przy prostych pracach domowych ta zasada wystarcza, żeby nie zrobić kosztownej pomyłki. Przy instalacji starej, częściowo przerobionej albo z przewodem PEN zawsze warto zachować większy margines ostrożności, bo tam sam kolor najczęściej wprowadza w błąd. Jeśli sytuacja nie jest oczywista, lepiej zatrzymać się na etapie identyfikacji niż dokańczać podłączenie na domysłach.
W praktyce to właśnie robi największą różnicę: rozpoznanie żyły, sprawdzenie symbolu i dopasowanie przewodu do warunków pracy. Reszta, choć ważna, jest już tylko doprecyzowaniem. Jeśli temat wróci przy konkretnym remoncie, najlepiej zestawić kolor, oznaczenie i miejsce montażu w jednym miejscu, bo wtedy pomyłki wychodzą od razu.
