W praktyce patrzę na prądnicę jak na część całego układu: napędu, regulacji i odbiorników. Sama maszyna zamienia ruch obrotowy na energię elektryczną, ale o tym, czy instalacja działa stabilnie, decydują też napięcie, zabezpieczenia, sposób podłączenia i zapas mocy. W tym tekście wyjaśniam, jak to działa, gdzie ma sens w instalacjach i jak uniknąć błędów, które najczęściej kończą się spadkami napięcia albo awarią.
Najkrócej to układ, który zamienia ruch na użyteczny prąd
- Prąd powstaje dzięki indukcji elektromagnetycznej, a nie przez „tworzenie” energii z niczego.
- W Polsce najczęściej spotkasz układy pod 230 V jednofazowo, 400 V trójfazowo i 50 Hz.
- W praktyce liczy się nie tylko moc znamionowa, ale też prąd rozruchowy silników, pomp i sprężarek.
- Do instalacji awaryjnych potrzebny jest przełącznik sieć-agregat albo SZR, a nie przypadkowe podłączenie przewodem do gniazda.
- Najwięcej problemów powodują przeciążenie, zbyt cienkie przewody, brak uziemienia i niestabilna regulacja napięcia.

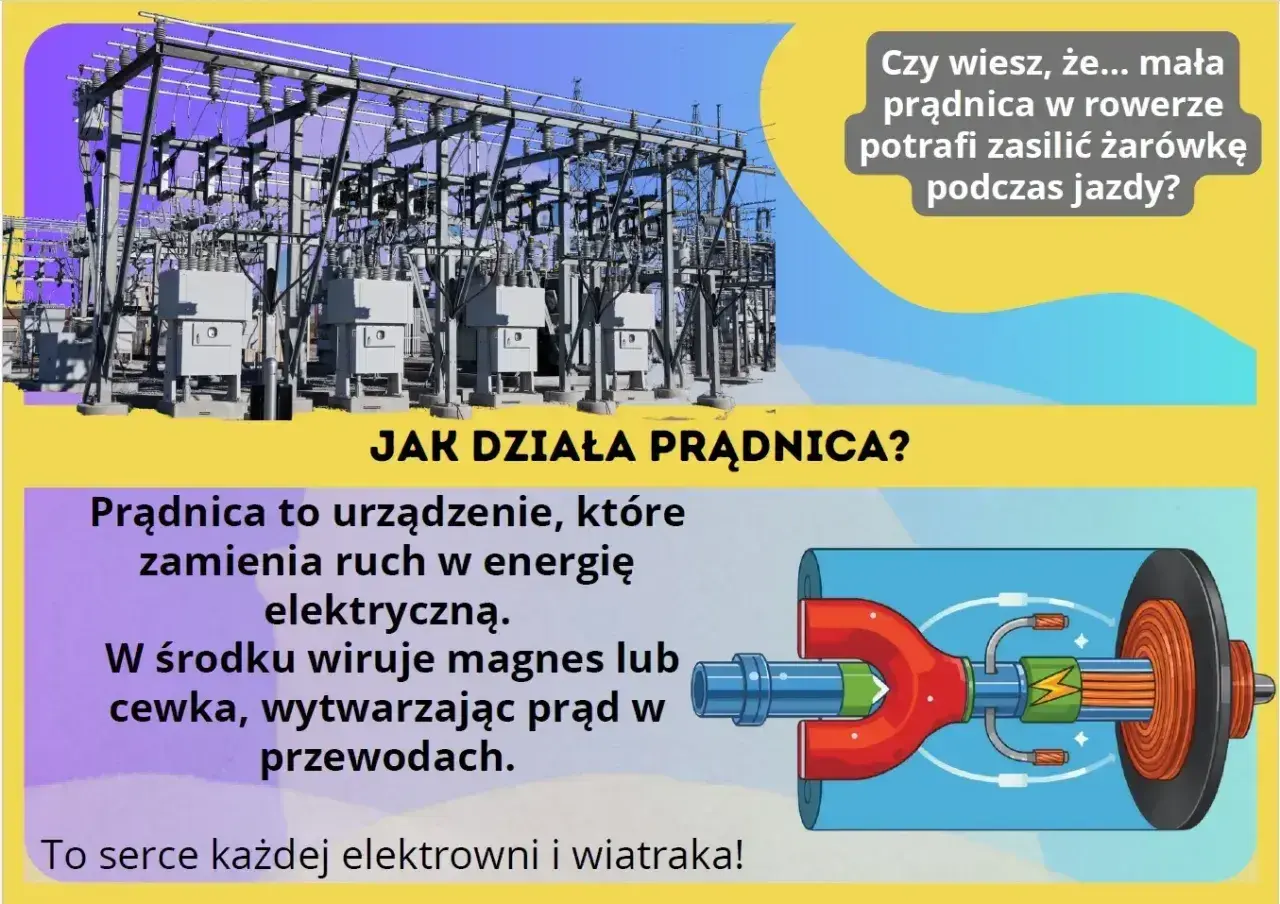

Jak działa układ zamieniający ruch na prąd
W rdzeniu tego procesu stoi indukcja elektromagnetyczna. Gdy przewodnik porusza się w polu magnetycznym albo zmienia się samo pole, w uzwojeniu pojawia się napięcie. To właśnie dlatego cały układ działa tylko wtedy, gdy ma odpowiedni napęd mechaniczny i kontrolę obrotów.
W uproszczeniu wygląda to tak: wirnik obraca się, stojan utrzymuje pole magnetyczne lub uzwojenia, a zmiana strumienia magnetycznego wywołuje prąd. Jeśli układ ma zasilać odbiorniki wrażliwe na wahania, sama mechanika nie wystarczy. Potrzebne są jeszcze elementy stabilizujące, które utrzymują napięcie w sensownym zakresie.
Stojan i wirnik
Stojan to część nieruchoma, a wirnik obraca się wewnątrz układu. W praktyce to właśnie od ich geometrii i jakości wykonania zależy, czy maszyna pracuje cicho, czy generuje drgania, spadki napięcia i dodatkowe straty. Im większa precyzja i lepsze chłodzenie, tym łatwiej utrzymać parametry pod obciążeniem.
Wzbudzenie i regulator napięcia
Wzbudzenie to po prostu sposób wytworzenia pola magnetycznego w maszynie. W wielu układach robią to elektromagnesy, w innych magnesy trwałe. Do tego dochodzi regulator napięcia, który pilnuje, by wyjście nie rosło ani nie spadało zbyt mocno przy zmianie obrotów i obciążenia. Bez niego elektronika i akumulatory szybko dostają napięcie, którego nie lubią.
To właśnie dlatego najpierw warto rozumieć zasadę działania, zanim przejdzie się do typów i doboru. Skoro mechanizm jest już jasny, łatwiej porównać rozwiązania, które na pierwszy rzut oka wyglądają podobnie.
Jakie są główne typy i kiedy każdy ma sens
W rozmowach o instalacjach często wrzuca się wszystko do jednego worka, a to błąd. Ja patrzę najpierw na rodzaj prądu, potem na sposób regulacji, a dopiero na końcu na nazwę urządzenia. W praktyce największą różnicę robi to, czy mówimy o prądnicy prądu stałego, alternatorze czy całym agregacie prądotwórczym.
| Typ | Gdzie spotykany | Co daje | Ograniczenia |
|---|---|---|---|
| Prądnica prądu stałego | Starsze instalacje 6 V, 12 V i 24 V, zabytkowe pojazdy, proste układy ładowania | Prosta diagnostyka, łatwe zrozumienie pracy układu | Szczotki, komutator, niższa sprawność i gorsza wydajność przy niskich obrotach |
| Alternator | Samochody, maszyny robocze, nowocześniejsze układy ładowania | Lepszy prąd ładowania, dobra praca przy małej prędkości obrotowej, mała masa | Wymaga prostownika i regulatora, większa zależność od jakości osprzętu |
| Agregat prądotwórczy | Dom, działka, budowa, zasilanie awaryjne | Autonomiczne źródło energii, 230 V lub 400 V, zakres od około 1 kW do kilkudziesięciu kW | Hałas, paliwo, serwis, konieczność bezpiecznego włączenia do instalacji |
W praktyce alternator wygrywa tam, gdzie liczy się wyższy prąd ładowania przy niższych obrotach, a agregat tam, gdzie potrzebujesz samodzielnego źródła zasilania. To prowadzi prosto do pytania, gdzie takie rozwiązanie ma sens w realnych instalacjach.
Gdzie to realnie pracuje w instalacjach
Najbardziej oczywiste są pojazdy, ale to nie jedyne zastosowanie. W samochodach, motocyklach i maszynach rolniczych układ ładowania musi zasilać akumulator, światła, sterowniki i osprzęt. W instalacjach budowlanych i domowych częściej pojawia się agregat, czyli zespół, który dostarcza energię wtedy, gdy sieć nie działa albo nie ma jej wcale.
- Dom z zasilaniem awaryjnym - sensowne rozwiązanie, gdy trzeba podtrzymać pompę CO, lodówkę, router i kilka obwodów oświetleniowych.
- Warsztat - przydaje się tam, gdzie pracują elektronarzędzia, kompresor albo małe maszyny, a przerwa w zasilaniu zatrzymuje pracę.
- Działka i budowa - tu liczy się mobilność, odporność na warunki i prosty start, nawet jeśli urządzenie nie pracuje codziennie.
- Pojazdy i maszyny - układ musi ładować akumulator i zasilać odbiorniki bez skoków napięcia, zwłaszcza na wolnych obrotach.
Przy małych odbiornikach wystarczy skromny zapas mocy, ale przy pompach, sprężarkach i elektronarzędziach margines bezpieczeństwa rośnie bardzo szybko. Z tego powodu kolejny krok to już nie sama teoria, tylko konkretny dobór parametrów.
Jak dobrać moc i napięcie do odbiorników
Najpierw sprawdzam napięcie pracy urządzeń: w Polsce standardem jest 230 V jednofazowo i 400 V trójfazowo, przy częstotliwości 50 Hz. Potem sumuję moc odbiorników, ale nie zatrzymuję się na tabliczce znamionowej. Silnik lodówki, pompy czy kompresora podczas startu potrafi chwilowo pobrać 2-5 razy więcej mocy niż w pracy ustalonej.
| Przykładowe obciążenie | Moc robocza | Na co uważać | Jaki zapas przyjąć |
|---|---|---|---|
| Router, oświetlenie LED, ładowarki | 100-300 W | Stabilność napięcia dla elektroniki | 20-30% |
| Lodówka, sterownik CO, kilka gniazd | 300-800 W | Krótki, ale wyraźny skok przy starcie sprężarki | Minimum 50% |
| Pompa, mały kompresor, elektronarzędzia | 1,5-3 kW | Duży prąd rozruchowy i wrażliwość na spadek napięcia | Co najmniej 1 kW rezerwy, często więcej |
| Mały warsztat z kilkoma odbiornikami | 3-10 kW | Rozkład obciążenia na fazy i jakość przewodów | Zależny od charakteru pracy, najlepiej z marginesem roboczym |
Jeśli w instalacji są same odbiorniki rezystancyjne i elektronika, dobierałbym niewielki zapas, rzędu 20-30%. Jeśli wchodzą w grę silniki, lepiej przyjąć bezpieczniejszy margines, bo zbyt małe źródło prądu będzie pracowało na granicy i szybciej się zużyje. Następny krok to bezpieczne włączenie takiego układu do instalacji.
Jak podłączyć źródło zasilania bezpiecznie
Tu nie ma miejsca na skróty. Nie wolno zasilać instalacji przez zwykły wtyk do gniazda, bo grozi to podaniem napięcia na sieć i realnym zagrożeniem dla ludzi oraz urządzeń. W praktyce stosuje się przełącznik sieć-agregat albo SZR, czyli samoczynne załączanie rezerwy, które rozdziela źródła zasilania i pilnuje kolejności przełączeń.
Przełącznik ręczny czy automatyka
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Przełącznik ręczny | Dom jednorodzinny, działka, sporadyczne awarie | Prosty i czytelny | Wymaga obecności człowieka |
| SZR | Obiekty, w których przerwa w zasilaniu generuje straty | Przełącza automatycznie | Droższe i bardziej wymagające projektowo |
Przeczytaj również: Jaka pompa ciepła? Porównanie typów, kosztów i montażu
Co sprawdzić przed uruchomieniem
- Uziemienie - układ musi być zgodny z projektem instalacji, a nie „tak, żeby działało”.
- Przekrój przewodów - zbyt cienki kabel powoduje grzanie, spadki napięcia i niepotrzebne straty.
- Obciążenie faz - przy zasilaniu trójfazowym nierówny rozkład odbiorników szybko wychodzi w pomiarach.
- Regulację napięcia - AVR, czyli automatyczny regulator napięcia, ogranicza skoki, ale nie zastąpi poprawnej instalacji.
- Warunki pracy - jeśli urządzenie ma silnik spalinowy, potrzebuje wentylacji i bezpiecznego odprowadzenia spalin.
Jeśli układ ma zasilać kilka obwodów, ważne jest też równomierne rozłożenie obciążenia na fazy i dobranie przewodów do realnego prądu, a nie do „na oko” widocznego przekroju. Gdy ten etap jest dopracowany, największe ryzyko przenosi się już nie do montażu, tylko do codziennej eksploatacji.
Najczęstsze błędy i sygnały, że coś jest nie tak
W praktyce awarie najczęściej zaczynają się od drobiazgów: luźnego styku, przegrzanego przewodu, zużytych szczotek albo zbyt dużego obciążenia na jednej fazie. Warto reagować od razu, bo generator, który pracuje „na siłę”, rzadko psuje się nagle i bez ostrzeżenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Napięcie skacze | Regulator, obroty, wzbudzenie | Pomiar pod obciążeniem i stan regulatora |
| Brak ładowania | Szczotki, diody prostownika, przerwany obwód | Połączenia, szczotki, napięcie wzbudzenia |
| Przewody się grzeją | Za mały przekrój albo luźny styk | Zaciski, długość przewodu, realny prąd obciążenia |
| Buczenie, wibracje, metaliczny hałas | Łożyska, mocowanie, niewyważenie | Stan mechaniczny i punkty montażowe |
Jeżeli napięcie skacze, a obudowa lub przewody wyraźnie się grzeją, nie szukałbym winy wyłącznie w samym generatorze. Często problem leży w regulacji, kablach albo w tym, że instalacja została obciążona bardziej, niż przewidział projekt. To właśnie dlatego serwis i regularna kontrola robią większą różnicę, niż się na pierwszy rzut oka wydaje.
Na co patrzeć, żeby układ pracował stabilnie przez lata
Najważniejsze są trzy rzeczy: poprawna eksploatacja pod obciążeniem, kontrola stanu elementów ruchomych i czysta, przewidywalna instalacja po stronie odbiorników. Jeśli mówimy o agregacie, dochodzi jeszcze paliwo, filtr powietrza, olej i chłodzenie. Jeśli o samej maszynie elektrycznej, pilnuję przede wszystkim łożysk, szczotek, połączeń i regulatora napięcia.
- Nie przeciążaj źródła prądu przez dłuższy czas, nawet jeśli „jeszcze daje radę”.
- Raz na jakiś czas sprawdź napięcie pod obciążeniem, a nie tylko na biegu jałowym.
- Kontroluj zaciski, bo luźne połączenia potrafią zniszczyć dobrą instalację szybciej niż sam brak mocy.
- Jeśli zasilasz elektronikę, szukaj stabilizacji napięcia i możliwie małych wahań.
- Jeśli zasilasz silniki, priorytetem jest zapas mocy i rozsądny rozruch, nie sama moc z tabliczki.
Jeżeli miałbym to streścić jednym zdaniem, powiedziałbym tak: najpierw dobiera się źródło do obciążenia, potem dopiero myśli o wygodzie i automatyce. Tylko wtedy prąd z takiego układu jest naprawdę użyteczny, a instalacja nie zamienia się w serię prowizorek.
