W instalacjach elektrycznych źle dobrany przewód potrafi narobić więcej szkody niż oszczędności: grzeje się, powoduje spadki napięcia i utrudnia późniejszy serwis. Poniżej wyjaśniam, jak odróżnić typy stosowane w budynkach, jak dobrać przekrój i oznaczenia, jak prowadzić trasę bez błędów oraz na co patrzeć przed zakupem i montażem. To praktyczny przewodnik dla domu, warsztatu i prostych remontów.
Najważniejsze rzeczy do sprawdzenia przed zakupem i montażem
- Do instalacji stałych wybieraj wyroby przeznaczone do układania na stałe, a nie zwykłe przewody giętkie.
- W domu najczęściej punktem wyjścia są 3 x 1,5 mm² dla oświetlenia i 3 x 2,5 mm² dla gniazd, ale ostateczny dobór zależy od obciążenia i długości trasy.
- Kolory izolacji pomagają, lecz w starszych budynkach nie wolno ufać im bez sprawdzenia miernikiem.
- Trasy kablowe prowadzi się tak, by dało się je później wymienić bez niszczenia konstrukcji ścian.
- W miejscach wilgotnych, gorących lub narażonych na uszkodzenia potrzebne są inne osłony i inne materiały.
- Przy dużej mocy lepiej zrobić obliczenia niż zgadywać, zwłaszcza przy płycie, bojlerze, fotowoltaice albo ładowarce EV.
Co naprawdę oznacza kabel w instalacji
W branży potocznie mówi się różnie: jedni mówią kabel, inni element instalacyjny. Ja patrzę na to prosto - liczy się budowa, czyli liczba żył, materiał, izolacja, powłoka i napięcie znamionowe. W instalacji stałej ważne są też sposób ułożenia i to, czy wyrób jest przeznaczony do pracy bez ruchu, czy do zasilania sprzętu, który się przemieszcza.

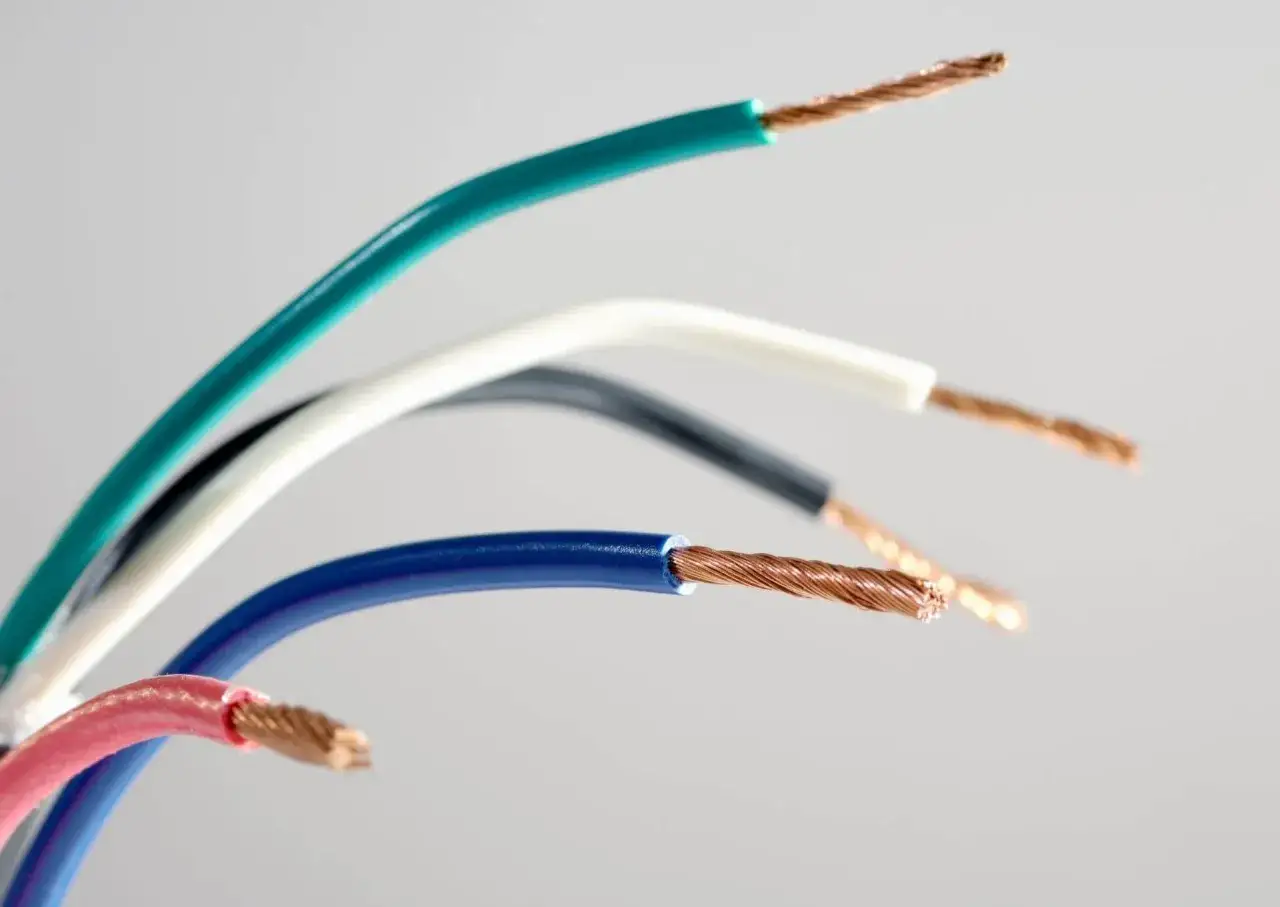

Najczęściej rozróżniam trzy rzeczy: drut, linkę i wyroby wielożyłowe. Drut trzyma formę i dobrze sprawdza się tam, gdzie połączenie ma być stałe. Linka jest bardziej elastyczna, więc lepiej znosi zginanie i ruch. W praktyce różnica między nimi przekłada się nie tylko na wygodę montażu, ale też na trwałość zacisków i odporność całego połączenia.
- Żyła przenosi prąd i najczęściej jest wykonana z miedzi.
- Izolacja oddziela żyłę od otoczenia i od innych żył.
- Powłoka zewnętrzna chroni przed wilgocią, uszkodzeniami i czynnikami środowiskowymi.
- Przekrój decyduje o tym, ile prądu można bezpiecznie prowadzić i jak duże będą straty.
- Napięcie znamionowe mówi, do jakich warunków wyrób został zaprojektowany.
Jeśli rozumiesz te pięć cech, przestajesz kupować „coś do prądu”, a zaczynasz dobierać materiał do konkretnego zadania. To właśnie od tego zależy, czy instalacja będzie działała stabilnie, czy tylko „na oko”.
Jak dobrać typ okablowania do domu, warsztatu i zewnątrz
Wybór nie sprowadza się do pytania „gruby czy cienki”. Ja zawsze zaczynam od miejsca pracy, temperatury, wilgotności i tego, czy linia ma być ukryta w ścianie, czy będzie narażona na ruch i uszkodzenia. W domu najczęściej wygrywa miedź, ale są sytuacje, w których ważniejsza jest odporność na warunki niż sam materiał żyły.
| Zastosowanie | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Stała instalacja w ścianie | Miedziane wyroby do układania na stałe, często w klasie 450/750 V | Stabilne połączenia, prosty montaż i dobra współpraca z osprzętem |
| Urządzenia ruchome | Elastyczna linka | Lepiej znosi zginanie, skręcanie i wielokrotne podłączanie |
| Miejsca wilgotne | Powłoka i osprzęt odporne na wilgoć | Mniejsze ryzyko degradacji izolacji i korozji styków |
| Zewnętrzne prowadzenie | Materiał odporny na UV i ochronę mechaniczną | Słońce, mróz i uszkodzenia potrafią szybko zniszczyć słaby dobór |
| Konstrukcje drewniane i miejsca o podwyższonych wymaganiach ppoż. | Rozwiązanie zgodne z warunkami montażu i klasą reakcji na ogień | Tu liczy się nie tylko działanie, ale też ograniczenie skutków awarii |
Aluminium ma sens głównie przy większych przekrojach i w projektach, które są do tego od początku przygotowane. W małych obwodach domowych, zwłaszcza podczas modernizacji, zwykle stawiam na miedź, bo daje mniej problemów przy zaciskach i jest prostsza w serwisie. Ten wybór nie kończy jednak tematu, bo równie ważny jest przekrój i oznaczenie żył.
Jak dobrać przekrój i kolory bez zgadywania
Dobór przekroju zaczynam od obciążenia, długości trasy, sposobu ułożenia i temperatury otoczenia. Dopiero potem patrzę na popularne przyzwyczajenia. To ważne, bo ta sama linia może działać poprawnie w krótkim obwodzie, a przegrzewać się po wydłużeniu trasy albo po schowaniu jej w cieplejszej przestrzeni.
| Obwód | Typowy punkt startowy | Kiedy zwiększyć przekrój |
|---|---|---|
| Oświetlenie | 3 x 1,5 mm² | Przy długiej trasie, dużej liczbie opraw albo nietypowym obciążeniu |
| Gniazda ogólne | 3 x 2,5 mm² | Gdy pracuje kilka urządzeń jednocześnie, szczególnie w kuchni lub garażu |
| Sprzęt o większej mocy | Dobór z projektu | Przy płycie, bojlerze, pompie ciepła, fotowoltaice albo ładowarce EV |
| Obwody prowadzone razem | Analiza wspólnego nagrzewania | Gdy kilka linii idzie jednym peszlem lub w jednym kanale |
Kolory też mają znaczenie, ale tylko wtedy, gdy instalacja jest nowa albo dobrze opisana. W praktyce najbezpieczniej traktuję brązowy, czarny i szary jako żyły fazowe, niebieski jako neutralną, a żółto-zielony jako ochronną. W starszych budynkach układ barw bywa pomieszany, więc sam kolor nigdy nie zastępuje pomiaru.
Przy modernizacji zwracam uwagę także na starsze układy, w których wspólna żyła ochronno-neutralna może jeszcze występować w części obwodów. Tu nie ma miejsca na zgadywanie, bo błędna interpretacja kolorów potrafi stworzyć zagrożenie, nawet jeśli instalacja „na pierwszy rzut oka” wygląda poprawnie. Kiedy przekrój i oznaczenia są już jasne, zostaje jeszcze trasa prowadzenia, a tutaj błędy są wyjątkowo kosztowne.
Jak prowadzić trasę, żeby później dało się ją naprawić
Dobrze poprowadzona instalacja ma jedną cechę, którą zbyt mało osób docenia: da się ją później wymienić bez demolowania ścian. W praktyce oznacza to prowadzenie tras logicznie, czytelnie i z zapasem serwisowym. To właśnie ten etap decyduje, czy po kilku latach naprawa zajmie godzinę, czy cały dzień.
- Prowadź trasy pionowo i poziomo, a nie po skosie. Dzięki temu łatwiej przewidzieć miejsce przebiegu przy przyszłym wierceniu.
- Stosuj osłony w przejściach przez elementy konstrukcyjne, ostre krawędzie i miejsca narażone na tarcie.
- Nie zamykaj połączeń na stałe w miejscach, do których później nie da się dostać bez kucia.

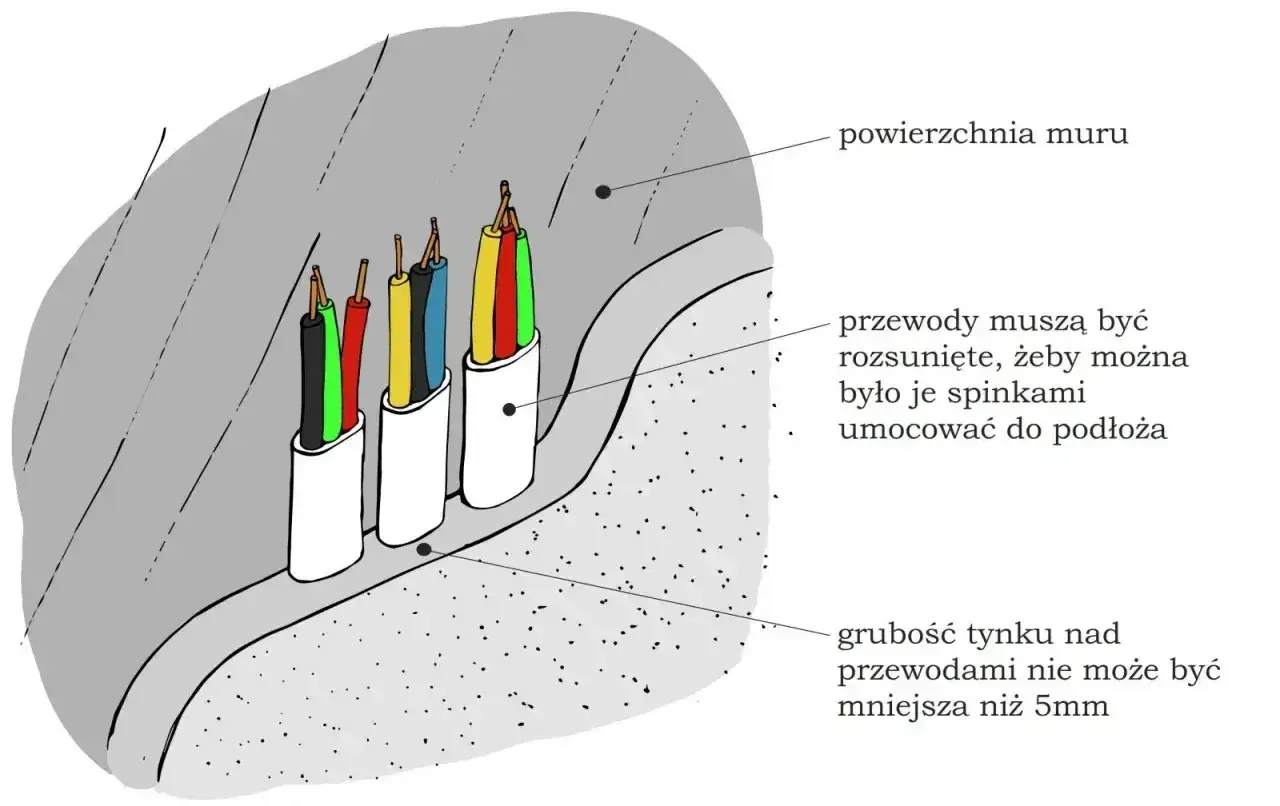

- Zachowaj odpowiednie przykrycie tynkiem; w praktyce przyjmuje się co najmniej 5 mm, jeśli trasa biegnie pod tynkiem.
- Zostaw zapas w puszkach, zwykle 10-15 cm, żeby serwis nie wymagał przedłużania wszystkiego od nowa.
- Rób zdjęcia przed zamknięciem ścian. To banalne, ale później oszczędza mnóstwo czasu.
W domach szkieletowych i przy konstrukcjach drewnianych jestem jeszcze ostrożniejszy. Tam osłony, odległość od źródeł ciepła i przemyślana trasa mają większe znaczenie niż „estetyka na szybko”. Jeśli instalacja ma przejść przez drewno, nie traktuję tego jako miejsca na kompromis, tylko jako punkt, który trzeba zabezpieczyć od początku.
Błędy, które wychodzą dopiero po remoncie
Najdroższe błędy zwykle nie wyglądają groźnie w dniu montażu. Problemy pojawiają się później, kiedy ktoś podłącza mocniejszy sprzęt, zaczyna wiercić w ścianie albo próbuje naprawić stary obwód po latach. Wtedy wychodzi, czy instalacja była przemyślana, czy tylko „jakoś zrobiona”.
- Zbyt mały przekrój powoduje nagrzewanie i częstsze wyzwalanie zabezpieczeń.
- Mieszanie miedzi i aluminium bez odpowiednich złączek przyspiesza problemy na stykach.
- Ukryte, niedostępne połączenia utrudniają każdą naprawę i podnoszą koszt serwisu.
- Prowadzenie tras po skosie zwiększa ryzyko przypadkowego uszkodzenia przy wierceniu.
- Brak miejsca w puszce sprawia, że zaciski się grzeją i trudniej je sprawdzić.
- Ignorowanie warunków otoczenia kończy się problemami w wilgoci, słońcu albo przy podwyższonej temperaturze.
Ja traktuję te błędy bardzo praktycznie: jeśli coś będzie trzeba poprawiać po zamknięciu ściany, koszt rośnie wielokrotnie. Dlatego wolę poświęcić więcej czasu na dobór i trasę niż wracać do tematu z młotem i pyłem. Z tego samego powodu przed zakupem sprawdzam etykietę i dokumentację, a nie tylko cenę za metr.
Co sprawdzam na etykiecie i w projekcie przed montażem
Przed montażem patrzę na trzy rzeczy w pierwszej kolejności: liczbę żył, przekrój i przeznaczenie wyrobu. Dopiero później interesuje mnie producent, kolor izolacji czy długość rolki. Taka kolejność chroni przed zakupem materiału, który wygląda podobnie, ale nie nadaje się do danego zadania.
- Liczba żył musi pasować do układu obwodu i osprzętu.
- Przekrój powinien odpowiadać obciążeniu i długości trasy.
- Materiał żyły ma znaczenie przy zaciskach, łączeniu i późniejszym serwisie.
- Napięcie znamionowe musi być zgodne z zastosowaniem.
- Przeznaczenie powinno jasno mówić, czy wyrób jest do montażu stałego, czy do pracy ruchomej.
- Warunki środowiskowe muszą uwzględniać wilgoć, UV, temperaturę i ryzyko uszkodzeń.
- Zgodność z projektem jest ważniejsza niż wygoda kupującego, zwłaszcza przy większych mocach.
Jeśli instalacja ma współpracować z fotowoltaiką, magazynem energii albo ładowarką EV, nie wybieram materiału „na oko”. W takich układach opłaca się potwierdzić rozwiązanie z elektrykiem albo projektantem, bo drobny błąd na etapie zakupu potrafi później zablokować odbiór albo obniżyć bezpieczeństwo całego systemu. I właśnie to jest najrozsądniejszy moment na kontrolę, zanim cokolwiek zniknie w ścianie.
Co zostaje po stronie praktyki, gdy instalacja ma działać latami
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: najpierw obciążenie i warunki, dopiero potem produkt. W 2026 roku największe problemy wciąż robią stare nawyki, nie nowa technologia - zbyt mały przekrój, nieczytelne kolory i prowadzenie tras „na skróty”.
Przy remoncie warto zrobić zdjęcia tras, opisać obwody w rozdzielnicy i trzymać jeden standard osprzętu. To drobiazgi, które później oszczędzają czas, pieniądze i nerwy. Jeśli instalacja ma pracować w drewnie, w wilgoci albo przy dużej mocy, traktuję ochronę mechaniczną i dostęp serwisowy tak samo poważnie jak sam dobór materiału.
Właśnie tak podchodzę do tematu: mniej przypadkowych decyzji, więcej konkretów i żadnego zgadywania tam, gdzie stawką jest bezpieczeństwo.
