Stal C45 to materiał, który dobrze łączy wytrzymałość, obrabialność i możliwość ulepszania cieplnego. W praktyce sprawdza się tam, gdzie detal ma przenosić obciążenia, pracować na tarciu i zachować sensowny kompromis między twardością a plastycznością, ale nie nadaje się na każdą konstrukcję stalową. Poniżej rozkładam temat na czynniki pierwsze: od oznaczeń i składu, przez zastosowania, aż po obróbkę, zabezpieczenie powierzchni i wybór między C45 a popularnymi gatunkami stosowanymi w budownictwie.
Najważniejsze fakty o tym gatunku, zanim wybierzesz materiał
- C45 to niestopowa stal jakościowa do ulepszania cieplnego, a jej numer materiałowy to 1.0503.
- Zawartość węgla wynosi zwykle 0,42-0,50%, co zwiększa wytrzymałość, ale utrudnia spawanie.
- Najczęściej wykorzystuje się ją na wały, osie, sworznie, tuleje, koła zębate i inne części maszyn.
- W konstrukcjach spawanych i lekkich ramach lepiej zwykle sprawdzają się S235 lub S355.
- Materiał dobrze reaguje na hartowanie i odpuszczanie, ale duże przekroje wymagają ostrożniejszego procesu.
- Bez ochrony antykorozyjnej szybko przegrywa z wilgocią, pyłem i środowiskiem budowy.
Czym jest C45 i jak czytać oznaczenie
To gatunek z rodziny stali węglowych jakościowych, czyli takich, które produkuje się z myślą o dobrych własnościach mechanicznych i przewidywalnej obróbce. W dokumentacji spotkasz oznaczenie 1.0503, a w niektórych zamówieniach również wariant C45E o bardziej rygorystycznej kontroli zanieczyszczeń. W starszych opisach nadal przewija się po prostu numer 45, więc przy zakupie nie warto patrzeć wyłącznie na jedną etykietę.
Ja traktuję ten gatunek jako materiał „do pracy”, a nie jako stal dekoracyjną albo typową stal na duże, spawane ramy. To ważne rozróżnienie, bo sama nazwa bywa myląca: w handlu materiał potrafi trafiać do szerokiej kategorii stali konstrukcyjnych, ale technicznie jest to przede wszystkim stal do ulepszania cieplnego, projektowana pod obróbkę mechaniczną i odpowiednią twardość po hartowaniu.
| Oznaczenie | Znaczenie | Kiedy ma znaczenie |
|---|---|---|
| C45 | Podstawowy gatunek stali węglowej jakościowej | Przy doborze materiału na elementy mechaniczne |
| 1.0503 | Numer materiałowy | Przy zamówieniach, dokumentacji i porównywaniu ofert |
| C45E | Wariant o ostrzejszej kontroli fosforu i siarki | Gdy ważniejsza jest czystość materiału i przewidywalność obróbki |
| +A | Stan wyżarzony zmiękczająco | Gdy chcesz łatwiejszego skrawania |
| +N | Stan normalizowany | Gdy zależy ci na stabilnych własnościach po dostawie |
| +S | Stan z poprawioną skrawalnością | Gdy liczy się seryjna obróbka i krótszy czas na maszynie |
| +QT | Ulepszony cieplnie | Gdy potrzebna jest wyższa wytrzymałość użytkowa |
W praktyce najwięcej zamieszania powoduje właśnie stan dostawy. Dwa detale z tego samego gatunku mogą zachowywać się zupełnie inaczej, jeśli jeden jest miękki i przygotowany do obróbki, a drugi już po hartowaniu i odpuszczaniu. Po poznaniu oznaczeń warto więc od razu spojrzeć na skład i liczby, bo to one pokazują realny potencjał materiału.
Skład chemiczny i właściwości, które decydują o zastosowaniu
W C45 najważniejszy jest węgiel. To on w dużej mierze odpowiada za to, że materiał potrafi uzyskać wyższą twardość po obróbce cieplnej, ale jednocześnie gorzej znosi przypadkowe spawanie niż stale niskowęglowe. Dla czytelnika budującego lub zamawiającego elementy techniczne ważne jest nie samo „ile ma węgla”, ale jaki z tego wynika kompromis: większa wytrzymałość i odporność na ścieranie kosztem łatwości łączenia.
Skład chemiczny
| Składnik | Zakres | Co to oznacza w praktyce |
|---|---|---|
| Węgiel (C) | 0,42-0,50% | Wyższa wytrzymałość i możliwość hartowania |
| Krzem (Si) | do 0,40% | Wspiera własności mechaniczne materiału |
| Mangan (Mn) | 0,50-0,80% | Pomaga w uzyskaniu lepszej wytrzymałości i hartowności |
| Fosfor (P) | do 0,045% | Im niższy poziom, tym mniejsze ryzyko pogorszenia udarności |
| Siarka (S) | do 0,045% | Wyższa zawartość utrudnia spawanie i pogarsza zachowanie w strefie wpływu ciepła |
W odmianie C45E wymagania dla fosforu i siarki są ostrzejsze, więc materiał bywa nieco „czyściejszy” technologicznie. To nie robi cudów, ale w detalu precyzyjnym potrafi mieć znaczenie. Zwłaszcza wtedy, gdy element ma być obrabiany, a potem pracować pod obciążeniem przez długi czas.
Właściwości mechaniczne
| Stan | Grubość lub średnica | Granica plastyczności | Wytrzymałość na rozciąganie | Wydłużenie |
|---|---|---|---|---|
| +N | do 16 mm | 340 MPa | min. 620 MPa | min. 14% |
| +N | 16-100 mm | 305 MPa | min. 580 MPa | min. 16% |
| +N | 100-250 mm | 275 MPa | min. 560 MPa | min. 16% |
| +QT | do 16 mm | 490 MPa | 700-850 MPa | min. 14% |
| +QT | 16-40 mm | 430 MPa | 650-800 MPa | min. 16% |
| +QT | 40-100 mm | 370 MPa | 630-780 MPa | min. 17% |
Warto zapamiętać jeszcze jeden szczegół: właściwości zależą od średnicy albo grubości przekroju. To znaczy, że cienki płaskownik i masywny wał z tego samego gatunku nie zachowają się identycznie. Dla projektanta albo wykonawcy to nie detal, tylko różnica, która później decyduje o trwałości elementu. I właśnie dlatego ten materiał najlepiej rozumieć przez jego realną pracę, a nie samą nazwę.
Gdzie ten gatunek sprawdza się w budownictwie i w warsztacie
W budownictwie C45 rzadko jest materiałem na główne, spawane konstrukcje nośne. Znacznie częściej trafia do osprzętu, części maszyn i elementów technicznych, które pracują pod skręcaniem, ścieraniem albo zmiennym obciążeniem. Na budowie albo w zapleczu wykonawczym widzę go tam, gdzie trzeba zrobić detal mocny, odporny i jednocześnie dający się porządnie obrobić.
- Wały i osie - bo przenoszą moment obrotowy i dobrze reagują na ulepszanie cieplne.
- Sworznie i trzpienie - bo pracują w ścinaniu i na lokalne zużycie, więc liczy się twardość powierzchniowa.
- Tuleje i tulejki - bo wymagają stabilnego materiału do toczenia i dopasowania wymiarowego.
- Koła zębate i elementy przekładni - bo potrzebują rozsądnej równowagi między wytrzymałością a obróbką.
- Rolki prowadzące, napędowe i osie pomocnicze - bo pracują przy tarciu i cyklicznym obciążeniu.
- Części maszyn budowlanych - bo osprzęt do wiercenia, mieszania, transportu i podawania materiałów często wymaga właśnie takiego kompromisu właściwości.
W praktyce najważniejsza granica jest prosta: jeśli detal ma być nośny i spawany, zwykle lepiej pójść w stronę S235 lub S355. Jeśli ma być mechaniczny, obrabiany i miejscowo wzmacniany, C45 zaczyna mieć dużo większy sens. To prowadzi nas do obróbki, bo właśnie tam ten materiał pokazuje swoje najmocniejsze i najsłabsze strony jednocześnie.
Jak obrabiać, hartować i spawać go bez kosztownych błędów
Najwięcej problemów nie bierze się z samego gatunku, tylko z błędnych założeń. Kto traktuje ten materiał jak zwykłą stal konstrukcyjną, ten zwykle płaci za to pęknięciami, odkształceniami albo niepotrzebnie trudną obróbką końcową. Ja patrzę na ten etap bardzo pragmatycznie: najpierw trzeba ustalić, czy element ma być łatwy w skrawaniu, twardy po hartowaniu, czy może w ogóle nie powinien być spawany.
Toczenie i frezowanie
W stanie zmiękczonym albo normalizowanym materiał obrabia się wyraźnie wygodniej niż po utwardzeniu. To istotne przy detalach seryjnych, bo pozwala wykonać większość geometrii zanim wzrośnie twardość. Jeśli planujesz późniejsze hartowanie, zostawiam naddatek technologiczny na szlifowanie i wykończenie. W przeciwnym razie łatwo dojść do sytuacji, w której detal po obróbce cieplnej jest już za twardy, a wymiarowo po prostu nie pasuje.
Hartowanie i odpuszczanie
W praktyce hartowanie prowadzi się w zakresie 820-860°C, a następnie dobiera odpuszczanie do tego, czy ważniejsza jest twardość, czy odporność na pękanie. Odpuszczanie może przebiegać w szerokim przedziale 150-680°C, więc nie ma jednej recepty dla każdego zastosowania. Niższe temperatury dają większą twardość, wyższe zwiększają plastyczność i zmniejszają kruchość. Dla większych elementów sens ma też wyżarzanie odprężające w okolicach 650-700°C, bo po intensywnej obróbce wewnętrzne naprężenia potrafią naprawdę przeszkadzać.
Przeczytaj również: Siłowniki hydrauliczne – rodzaje, zastosowania i dobór odpowiednich modeli
Spawanie

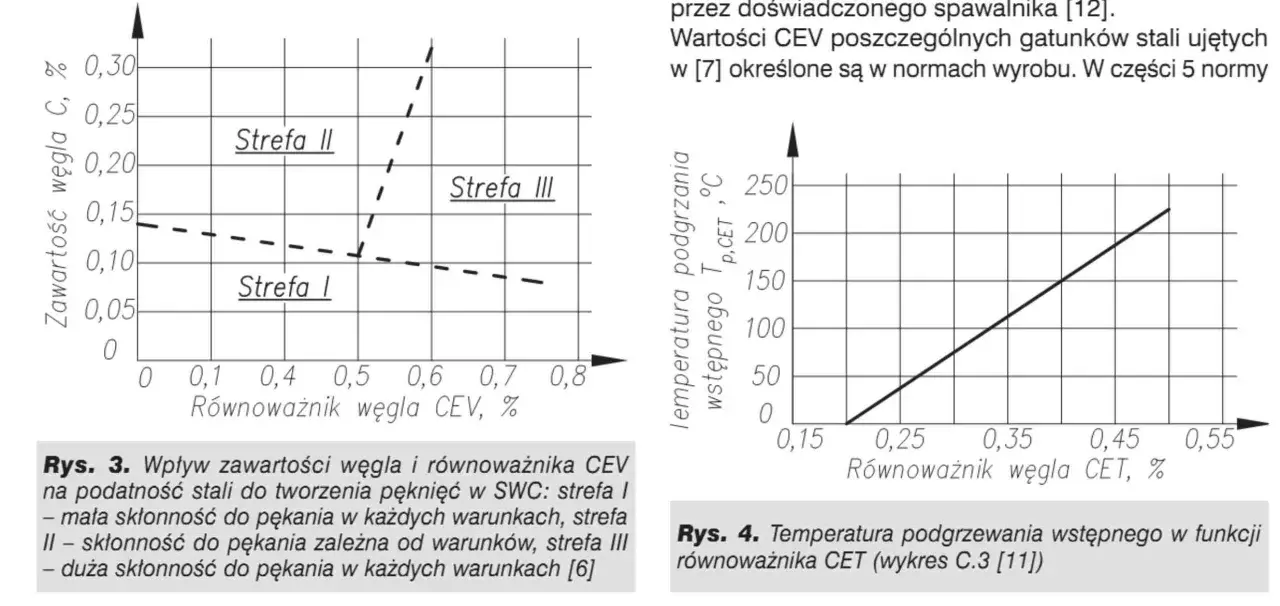

Tu trzeba być ostrożnym. Ten gatunek nie zachowuje się jak łagodna stal niskowęglowa, więc przy spawaniu rośnie ryzyko pęknięć w SWC, czyli strefie wpływu ciepła. Jeśli spawanie jest konieczne, stosuję podgrzewanie wstępne, kontrolowane chłodzenie i planuję proces tak, jakby połączenie miało pracować pod obciążeniem, a nie tylko „trzymać się na oko”. Przy sztywnych, grubych lub odpowiedzialnych złączach to naprawdę robi różnicę.
W skrócie: do obróbki mechanicznej C45 jest wdzięczny, do hartowania bardzo użyteczny, a do spawania - wymagający i kapryśny. Gdy znam już te granice, naturalnie przechodzę do pytania, czy w ogóle warto go wybierać zamiast bardziej oczywistych gatunków budowlanych.
C45 na tle S235, S355 i 42CrMo4
Porównanie ma sens tylko wtedy, gdy patrzymy na realne zastosowanie. C45 wygrywa tam, gdzie potrzebujesz części mechanicznej, którą można wzmocnić cieplnie i później eksploatować przy tarciu. S235 i S355 są mocniejsze w zupełnie innym sensie: lepiej nadają się do konstrukcji spawanych, ram i elementów nośnych, które mają być proste w montażu. Z kolei 42CrMo4 wchodzi do gry wtedy, gdy obciążenie jest wyższe, przekrój większy, a wymagania wobec hartowności bardziej rygorystyczne.
| Gatunek | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| C45 | Dobra równowaga między wytrzymałością, skrawalnością i możliwością hartowania | Trudniejsze spawanie i słabsza hartowność w dużych przekrojach | Wały, osie, sworznie, tuleje, koła zębate, części maszyn |
| S235 | Łatwe spawanie i prosta obróbka konstrukcyjna | Niższa wytrzymałość niż w stali do ulepszania cieplnego | Proste konstrukcje, pomocnicze ramy, lekkie elementy nośne |
| S355 | Lepsza nośność w konstrukcjach spawanych | Mniej sensu w detalach wymagających hartowania i toczenia | Belki, słupy, ramy, konstrukcje stalowe |
| 42CrMo4 | Wyższa hartowność i lepsza praca pod dużym obciążeniem | Wyższe wymagania technologiczne i zwykle większy koszt przetworzenia | Elementy silnie obciążone, wały, detale maszynowe o dużych wymaganiach |
Dla orientacji: S235 ma minimalną granicę plastyczności 235 MPa, a S355 - 355 MPa. W samym porównaniu konstrukcyjnym to często wystarcza, żeby zobaczyć, dlaczego C45 nie jest pierwszym wyborem do dużych, spawanych układów. Z drugiej strony dla wału, sworznia czy rolki prowadzącej ta inna logika projektowa nie ma już takiego znaczenia. Liczy się zupełnie inny zestaw cech i właśnie to trzeba uwzględnić przy zakupie.
Jak kupować i zabezpieczać elementy z tego gatunku
Przy zamówieniu nie zadowalam się samą nazwą materiału. Sprawdzam numer materiałowy, stan dostawy, wymagania dotyczące twardości i to, czy producent przewiduje obróbkę zgodną z dalszym zastosowaniem. W przypadku elementów odpowiedzialnych dobrze jest poprosić o świadectwo materiałowe, najlepiej takie, które potwierdza zgodność partii z zamówieniem. To drobiazg, który potrafi oszczędzić wiele czasu na etapie montażu i reklamacji.
- Stan dostawy - +A, +N, +S albo +QT wpływa na to, jak materiał będzie się obrabiał i pracował po montażu.
- Wymiar i przekrój - grubszy detal nie zachowuje się jak cienki półfabrykat, więc trzeba uwzględnić różnice własności.
- Dokładność wykonania - jeśli detal ma być po obróbce szlifowany, zostawiam rozsądny naddatek na wykończenie.
- Zabezpieczenie antykorozyjne - w wilgotnym środowisku sama stal bez powłoki bardzo szybko traci wygląd i funkcję.
- Kompatybilność powłoki z obróbką - po hartowaniu, toczeniu albo spawaniu trzeba dobrać ochronę powierzchni tak, by nie popsuć tolerancji ani właściwości.
Na budowie i w zapleczu warsztatowym nie zostawiałbym tego materiału „na sucho” ani na dłuższe magazynowanie przy wilgoci. Jeśli detal ma pracować na zewnątrz, sens ma system malarski, olej konserwacyjny, fosforanowanie albo inna powłoka dobrana do warunków pracy. Sama wytrzymałość nie chroni przed rdzą, a w tym gatunku powierzchnia naprawdę ma znaczenie.
Kiedy ten gatunek jest rozsądnym wyborem
Najprościej mówiąc, wybieram C45 wtedy, gdy detal ma być mechanicznie solidny, obrabialny i możliwy do wzmocnienia cieplnego. To dobry kierunek dla części maszyn, osprzętu budowlanego, elementów narażonych na ścieranie i podzespołów, które pracują pod obciążeniem zmiennym. Zdecydowanie mniej sensu ma tam, gdzie priorytetem jest łatwe spawanie całej konstrukcji, wysoka odporność korozyjna albo bardzo duża hartowność w grubym przekroju.
- Wybierz ten gatunek, gdy potrzebujesz wału, osi, sworznia, tulei albo koła zębatego.
- Postaw na inny materiał, gdy projekt to głównie spawana rama, słup, podest albo konstrukcja nośna.
- Rozważ 42CrMo4, gdy obciążenia są wyższe i liczy się lepsza hartowność w większym przekroju.
- Dodaj powłokę ochronną, jeśli element ma pracować w wilgoci, przy betonie albo na otwartej przestrzeni.
Jeśli mam zostawić jedną praktyczną myśl, to tę: ten gatunek najlepiej działa wtedy, gdy od początku planujesz nie tylko sam materiał, ale też obróbkę i ochronę powierzchni. W dobrze zaprojektowanym detalu daje dużo więcej niż zwykła stal konstrukcyjna, ale nie wybacza przypadkowego doboru technologii. Dlatego w rozsądnym projekcie najpierw dobiera się funkcję elementu, a dopiero potem samą stal.
