Najważniejsze fakty o ochronie instalacji przed skutkami awarii
- To nie jest jeden element, lecz cały układ obejmujący uziom, przewody ochronne, szynę główną i połączenia wyrównawcze.
- Najlepsze rozwiązanie zależy od budynku - inaczej projektuje się nowy dom, a inaczej modernizuje starszy obiekt.
- Różnicówka nie zastępuje przewodu ochronnego, tylko współpracuje z całym systemem zabezpieczeń.
- Skuteczność potwierdzają pomiary, a nie samo „wbicie metalu w grunt”.
- Kontrola okresowa co najmniej raz na 5 lat obejmuje także sprawdzenie stanu uziemień instalacji i aparatury.
Na czym polega połączenie instalacji z ziemią
Ja patrzę na to tak: celem nie jest „wpuszczenie prądu w ziemię”, tylko nadanie awarii przewidywalnej drogi, którą zabezpieczenie potrafi wykorzystać. Gdy pojawia się uszkodzenie izolacji, przepięcie albo nadmierny potencjał na metalowej obudowie, prąd ma trafić tam, gdzie został na to przygotowany układ ochronny, a nie przez człowieka, który dotyka urządzenia.
W praktyce taki system robi trzy rzeczy jednocześnie:
- zmniejsza napięcie dotykowe, czyli ogranicza ryzyko, że obudowa urządzenia „kopnie” przy awarii,
- pomaga zabezpieczeniom odłączyć zasilanie w odpowiednio krótkim czasie,
- stabilizuje potencjał całej instalacji, co ma znaczenie także dla elektroniki i ochrony przeciwprzepięciowej.
To dlatego sama obecność gniazdka z bolcem nie wystarcza, jeśli za nim nie stoi spójny układ ochronny. Kiedy to rozumiesz, łatwiej ocenić, z jakich elementów składa się cały system i gdzie najczęściej pojawiają się słabe punkty.
Z czego składa się układ i gdzie zaczyna się bezpieczeństwo
Żeby cały układ działał, trzeba rozumieć kilka elementów, które często wrzuca się do jednego worka. W praktyce to właśnie ich jakość decyduje, czy instalacja zachowa się spokojnie przy zwarciu, czy zacznie sprawiać kłopoty po kilku sezonach wilgoci i korozji.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Uziom | Tworzy połączenie z gruntem i odprowadza prąd uszkodzeniowy lub przepięciowy. | Rodzaj, jakość połączeń, odporność na korozję i warunki gruntu. |
| Przewód uziemiający | Łączy uziom z resztą instalacji. | Przekrój, trasa prowadzenia i solidność zacisków. |
| GSU (główna szyna uziemiająca) | Łączy przewody ochronne, wyrównawcze i część instalacji z jednym wspólnym punktem. | Dostępność, czytelne oznaczenie i poprawne przyłączenie wszystkich wymaganych przewodów. |
| PE | Przewód ochronny prowadzący prąd uszkodzeniowy do punktu, w którym zadziałają zabezpieczenia. | Brak przerw, właściwy kolor, poprawne prowadzenie do odbiorników. |
| Połączenia wyrównawcze | Wyrównują potencjały metalowych elementów w budynku. | Łazienki, kotłownie, kuchnie, rury metalowe, zbrojenia i konstrukcje budowlane. |
| PEN | W starszych układach łączy funkcję ochronną i neutralną, a potem bywa rozdzielany na PE i N. | Miejsce rozdziału, sposób uziemienia i zgodność z układem zasilania. |
Właśnie dlatego poprawna instalacja nie kończy się na jednym przewodzie w ziemi. Najpierw trzeba zbudować spójne połączenie wszystkich części, a dopiero potem przejść do doboru konkretnego rozwiązania dla budynku.
Jakie rozwiązanie wybiera się w domach i remontach
Nie każdy budynek daje te same możliwości. W nowym domu najrozsądniejszy bywa uziom fundamentowy, a przy modernizacji starego obiektu częściej wygrywa otok albo zestaw szpilek. Ja dobieram rozwiązanie do gruntu, konstrukcji i tego, czy można jeszcze wejść w ziemię bez rozbierania otoczenia.

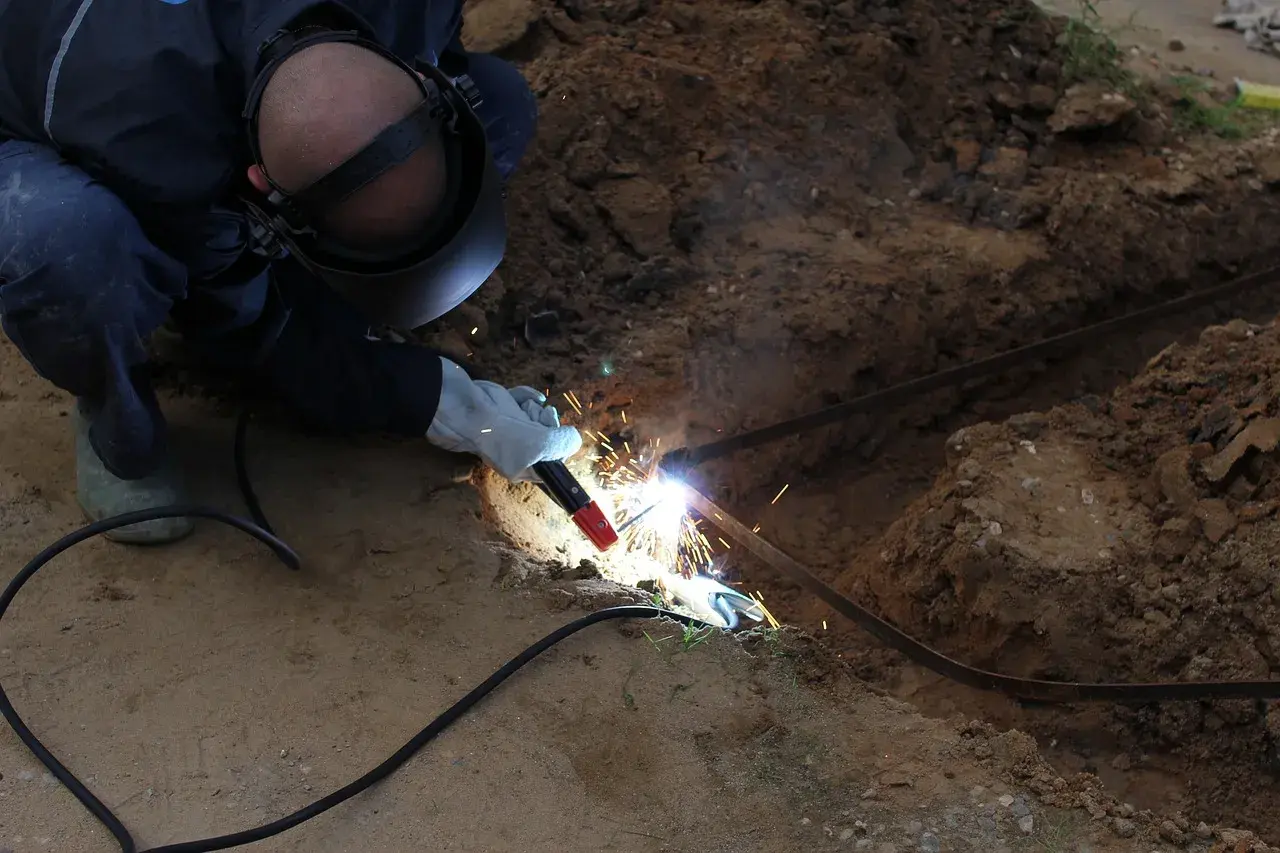

| Rodzaj rozwiązania | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowy dom, etap stanu surowego. | Bardzo trwały, zwykle skuteczny, korzysta z dużej powierzchni kontaktu z gruntem. | Trzeba go zaplanować na etapie budowy; później nie da się go łatwo dołożyć. |
| Uziom otokowy | Gdy można wykonać wykop wokół budynku. | Dobra stabilność parametrów, sensowny wybór przy modernizacji i ochronie odgromowej. | Wymaga robót ziemnych i odpowiedniej ochrony przed uszkodzeniem mechanicznym. |

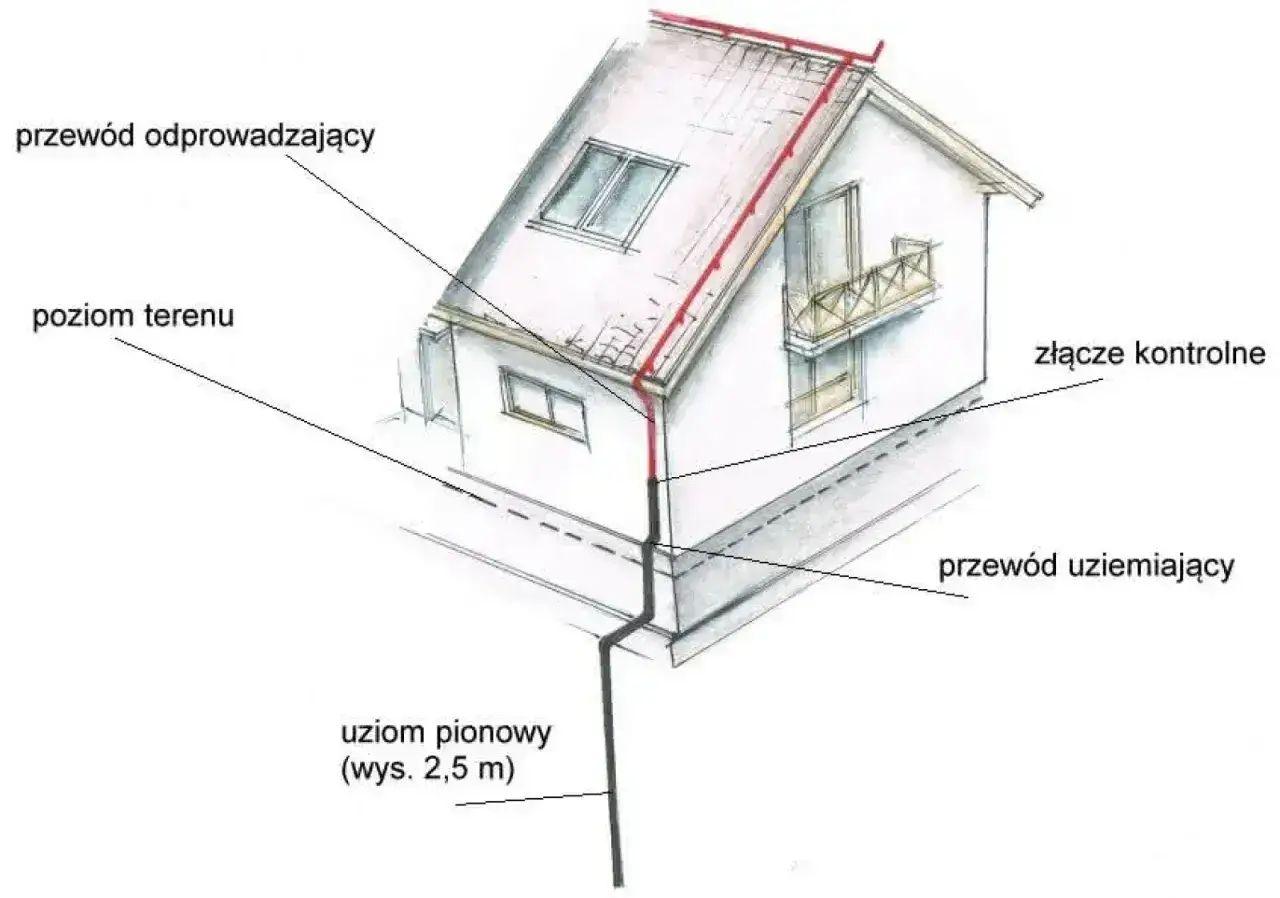

| Uziom pionowy (szpilkowy) | Gdy nie ma miejsca na otok albo trzeba poprawić parametry istniejącego układu. | Łatwy do rozbudowy, przydatny na małych działkach. | Jego skuteczność mocno zależy od gruntu i liczby połączonych elektrod. |
| Elementy naturalne | Gdy projekt przewiduje wykorzystanie metalowych części konstrukcji. | Może ograniczyć liczbę dodatkowych materiałów i poprawić ciągłość układu. | Wymaga kontroli korozji, zgodności z projektem i pewności, że element rzeczywiście nadaje się do takiej roli. |
W praktyce często łączy się kilka rozwiązań, zwłaszcza wtedy, gdy grunt jest trudny albo budynek ma już za sobą lata przeróbek. Sam dobór typu uziomu nie wystarczy jednak, jeśli połączenia są zrobione niedbale albo ktoś pominął właściwy montaż.
Jak przebiega poprawny montaż krok po kroku
Na etapie montażu nie ma miejsca na improwizację. Ja zawsze zaczynam od sprawdzenia projektu i sposobu zasilania budynku, bo inaczej łatwo rozdzielić PE i N w złym miejscu albo pominąć połączenia wyrównawcze.
- Ocena warunków budynku - sprawdza się układ sieci, dostępne miejsce, rodzaj gruntu i to, czy budynek ma już instalację odgromową lub modernizowane obwody.
- Wykonanie uziomu - dobiera się rozwiązanie do obiektu; przy nowej inwestycji najczęściej działa najlepiej wersja fundamentowa, a przy remoncie dochodzi otok albo elektrody pionowe.
- Połączenie z GSU - wszystkie istotne przewody ochronne i wyrównawcze trafiają do jednego, czytelnego punktu.
- Wykonanie połączeń wyrównawczych - obejmuje to metalowe rury, konstrukcje, elementy instalacji i inne części przewodzące, które mogą wprowadzać różne potencjały do wnętrza budynku.
- Kontrola zabezpieczeń - jeśli instalacja ma wyłączniki różnicowoprądowe, trzeba sprawdzić ich współpracę z układem ochronnym; typowo spotyka się wartości 30 mA w obwodach wymagających dodatkowej ochrony, ale zawsze decyduje projekt.
- Pomiary i protokół - bez tego cały montaż pozostaje tylko deklaracją, a nie potwierdzonym rozwiązaniem.
W strefach wilgotnych, takich jak łazienka, kotłownia czy pomieszczenie z pompą ciepła, połączenia wyrównawcze mają szczególne znaczenie, bo tam margines błędu jest najmniejszy. Kiedy instalacja jest już zamontowana, trzeba jeszcze sprawdzić, czy rzeczywiście działa tak, jak powinna.
Jak sprawdza się skuteczność i co mówią przepisy
Po montażu sprawdza się nie tylko to, czy wszystko jest przykręcone, ale przede wszystkim czy instalacja osiąga warunki bezpieczeństwa. Według GUNB kontrola pięcioletnia obejmuje także badanie instalacji elektrycznej i piorunochronnej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń, oporności izolacji oraz uziemień instalacji i aparatów.
| Badanie | Co pokazuje | Kiedy ma sens |
|---|---|---|
| Ciągłość przewodów ochronnych | Czy PE i połączenia wyrównawcze nie są przerwane. | Po wykonaniu instalacji, po remoncie i po każdej większej ingerencji. |
| Rezystancja uziomu | Czy droga do gruntu jest wystarczająco dobra dla danego układu. | Po montażu i okresowo, zwłaszcza przy zmianach w gruncie lub korozji. |
| Impedancja pętli zwarcia | Czy zabezpieczenie odłączy zasilanie w wymaganym czasie. | Przy odbiorze i po modernizacji obwodów. |
| Test wyłącznika różnicowoprądowego | Czy RCD zadziała wtedy, gdy trzeba. | Po montażu i w trakcie okresowych sprawdzeń. |
Najważniejsze jest to, że nie ma jednej magicznej wartości rezystancji dla każdego obiektu. O wyniku decyduje system sieci, projekt, rodzaj uziomu i warunki gruntu. W praktyce liczy się to, czy całość spełnia warunki ochrony przeciwporażeniowej, a nie sam efekt na jednym pomiarze zapisanym bez kontekstu.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę nie w samym pomyśle, tylko w detalach. Czasem wystarczy jedno niedokręcone złącze, źle dobrany materiał albo brak pomiaru po remoncie, żeby cały układ stracił sens.
- Traktowanie jednego pręta jako pełnego rozwiązania - w trudnym gruncie to często za mało, więc potrzebna jest rozbudowa układu.
- Słabe połączenia i korozja - po kilku latach złącze może wyglądać dobrze z zewnątrz, ale elektrycznie już nie spełniać zadania.
- Brak połączeń wyrównawczych - szczególnie groźny błąd w łazienkach, kotłowniach i przy metalowych instalacjach wodnych.
- Łączenie N i PE w złym miejscu - to jeden z klasycznych problemów modernizacji starych budynków.
- Opieranie się wyłącznie na RCD - różnicówka jest ważna, ale nie zastępuje poprawnej drogi ochronnej do gruntu.
- Brak dokumentacji i pomiarów - bez protokołu trudno później ocenić, czy instalacja działa tak, jak została zaprojektowana.
Jeśli mam wskazać jedną regułę praktyczną, to jest ona prosta: oszczędność na materiale zwykle wychodzi drożej niż porządne wykonanie od początku. Z tego powodu przed zamknięciem tematu warto przejść jeszcze przez kilka konkretnych punktów kontrolnych.
Zanim zamkniesz temat w projekcie lub protokole
Przed odbiorem albo modernizacją instalacji robię krótką listę kontrolną. To oszczędza nerwów, bo wiele rzeczy widać jeszcze wtedy, gdy przewody są dostępne, a wykopy nie zostały zasypane.
- Czy główna szyna uziemiająca jest łatwo dostępna i poprawnie opisana?
- Czy rodzaj uziomu pasuje do gruntu i do konstrukcji budynku?
- Czy rozdział PEN na PE i N wykonano we właściwym miejscu?
- Czy połączenia wyrównawcze obejmują wszystkie metalowe elementy wymagające połączenia?
- Czy protokół z pomiarów zawiera ciągłość, wyniki ochrony przeciwporażeniowej i testy zabezpieczeń?
- Czy instalacja ma przewidzianą ochronę przeciwprzepięciową, jeśli wymaga tego charakter obiektu?
Dobrze zaprojektowany układ nie robi wrażenia na pierwszy rzut oka, ale właśnie on decyduje, czy instalacja zachowa się przewidywalnie wtedy, gdy coś pójdzie nie tak. Jeśli mam zostawić jedną radę, to prostą: nie oceniaj całego systemu po samym wyłączniku różnicowym ani po tym, że „prąd działa”; liczy się komplet, czyli uziom, połączenia, pomiary i regularna kontrola.
