Kluczowe informacje:
- Nadproża przenoszą obciążenia z wyższych partii ścian
- Występują dwa główne typy: monolityczne i prefabrykowane
- Zbrojenie jest niezbędne w ścianach nośnych
- Wykonanie nadproża wymaga odpowiedniego szalunku i ułożenia zbrojenia
- Wybór typu nadproża musi być zgodny z normami budowlanymi
Rola zbrojenia nadproża w konstrukcjach budowlanych

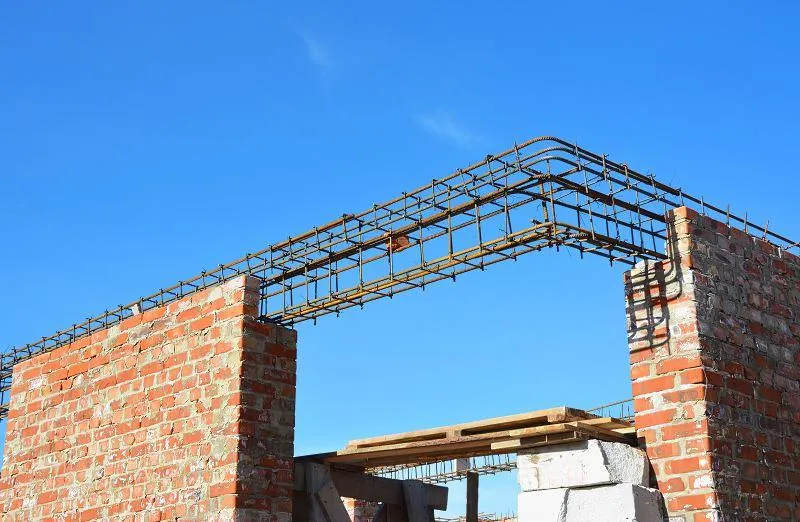

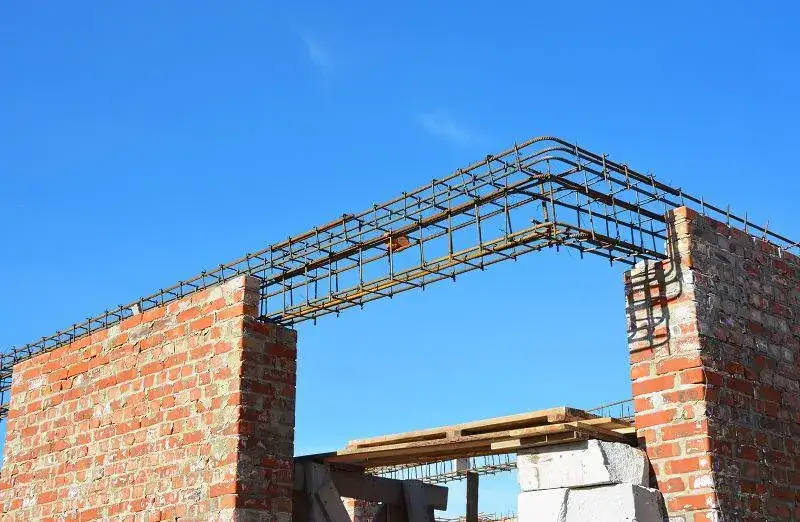

Zbrojenie nadproża pełni kluczową funkcję w przenoszeniu obciążeń z górnych partii ścian na sąsiednie mury. Jest to niezbędny element konstrukcyjny, szczególnie w otworach drzwiowych i okiennych. Prawidłowe zbrojenie nadproża ma ogromne znaczenie dla stabilności całego budynku. Zapewnia ono równomierne rozłożenie sił i zapobiega powstawaniu pęknięć w murze. Bez odpowiedniego zbrojenia, nadproża mogłyby nie wytrzymać ciężaru konstrukcji powyżej, co prowadziłoby do poważnych uszkodzeń budynku.
Konsekwencje nieprawidłowego zbrojenia mogą być bardzo poważne:
- Pęknięcia w murze nad otworem drzwiowym lub okiennym
- Obniżenie się nadproża, prowadzące do problemów z otwieraniem i zamykaniem drzwi lub okien
- Osłabienie całej konstrukcji budynku
- W skrajnych przypadkach - zawalenie się części ściany
Rodzaje nadproży - wybór odpowiedniego rozwiązania
Nadproża monolityczne
Nadproża monolityczne to elementy wykonywane bezpośrednio na budowie z betonu i stali zbrojeniowej. Charakteryzują się one dużą wytrzymałością i możliwością dostosowania do indywidualnych potrzeb konstrukcji. Proces wykonania nadproża monolitycznego obejmuje przygotowanie szalunku, ułożenie zbrojenia, a następnie zalanie całości betonem. Po odpowiednim czasie dojrzewania betonu, szalunek jest usuwany. Główną zaletą tego rozwiązania jest możliwość idealnego dopasowania do projektu, jednak wymaga ono więcej czasu i pracy na miejscu budowy.
Nadproża prefabrykowane
Nadproża prefabrykowane to gotowe elementy produkowane w fabryce i dostarczane na plac budowy. Są one łatwe w montażu i pozwalają na szybkie postępy prac budowlanych. Na rynku dostępne są różne rodzaje nadproży prefabrykowanych:
- Nadproża żelbetowe
- Nadproża z betonu komórkowego
- Nadproża ceramiczne
W porównaniu z nadprożami monolitycznymi, prefabrykaty oferują szybszy montaż, ale mogą mieć ograniczenia w zakresie dostosowania do nietypowych wymiarów otworów.
Czytaj więcej: Kamień sjeneński: dlaczego to luksusowy materiał wykończeniowy?
Krok po kroku: prawidłowe zbrojenie nadproża
Prawidłowe zbrojenie nadproża wymaga staranności i przestrzegania określonych zasad. Oto kluczowe etapy procesu:
- Przygotowanie projektu zbrojenia zgodnie z obliczeniami statycznymi
- Dobór odpowiednich prętów zbrojeniowych
- Przycięcie prętów na wymaganą długość
- Wygięcie strzemion zgodnie z projektem
- Ułożenie dolnego zbrojenia głównego
- Montaż strzemion
- Ułożenie górnego zbrojenia głównego
- Sprawdzenie i ewentualna korekta ułożenia zbrojenia
Podczas pracy ze zbrojeniem należy pamiętać o używaniu odpowiednich środków ochrony osobistej, takich jak rękawice i okulary ochronne. Szczególną uwagę trzeba zwrócić na stabilne podparcie konstrukcji do czasu związania betonu.
Wymiarowanie i rozmieszczenie prętów zbrojeniowych
Dobór średnicy prętów zbrojeniowych zależy od szerokości otworu i obciążeń, jakim będzie poddane nadproże. Typowo stosuje się pręty o średnicy od 8 do 16 mm. Dla mniejszych otworów wystarczające mogą być pręty 8 lub 10 mm, podczas gdy dla większych często konieczne jest użycie prętów 12 lub 14 mm. Prawidłowe rozmieszczenie zbrojenia jest kluczowe dla efektywności nadproża. Pręty główne powinny być umieszczone w dolnej części nadproża, gdzie występują największe naprężenia rozciągające.
| Szerokość otworu | Minimalna liczba prętów | Zalecana średnica |
|---|---|---|
| do 1,5 m | 2 | 8-10 mm |
| 1,5 - 2,5 m | 3 | 10-12 mm |
| powyżej 2,5 m | 4 | 12-14 mm |
Jak dobrać odpowiedni rodzaj stali zbrojeniowej?
Wybór odpowiedniego rodzaju stali zbrojeniowej jest kluczowy dla trwałości i bezpieczeństwa konstrukcji. Najczęściej stosowane są stale klasy A-IIIN (RB500W) o wysokiej ciągliwości i dobrej spawalności. Pręty żebrowane zapewniają lepszą przyczepność do betonu niż pręty gładkie, co przekłada się na wyższą efektywność zbrojenia.
Czynniki wpływające na wybór stali zbrojeniowej:
- Wymagana wytrzymałość na rozciąganie
- Odporność na korozję
- Plastyczność stali
- Dostępność i cena materiału
Dla typowych budynków mieszkalnych zaleca się stosowanie stali klasy A-IIIN, natomiast dla konstrukcji specjalnych mogą być wymagane stale o jeszcze wyższych parametrach wytrzymałościowych.
Wykonanie szalunku pod nadproże - najważniejsze zasady

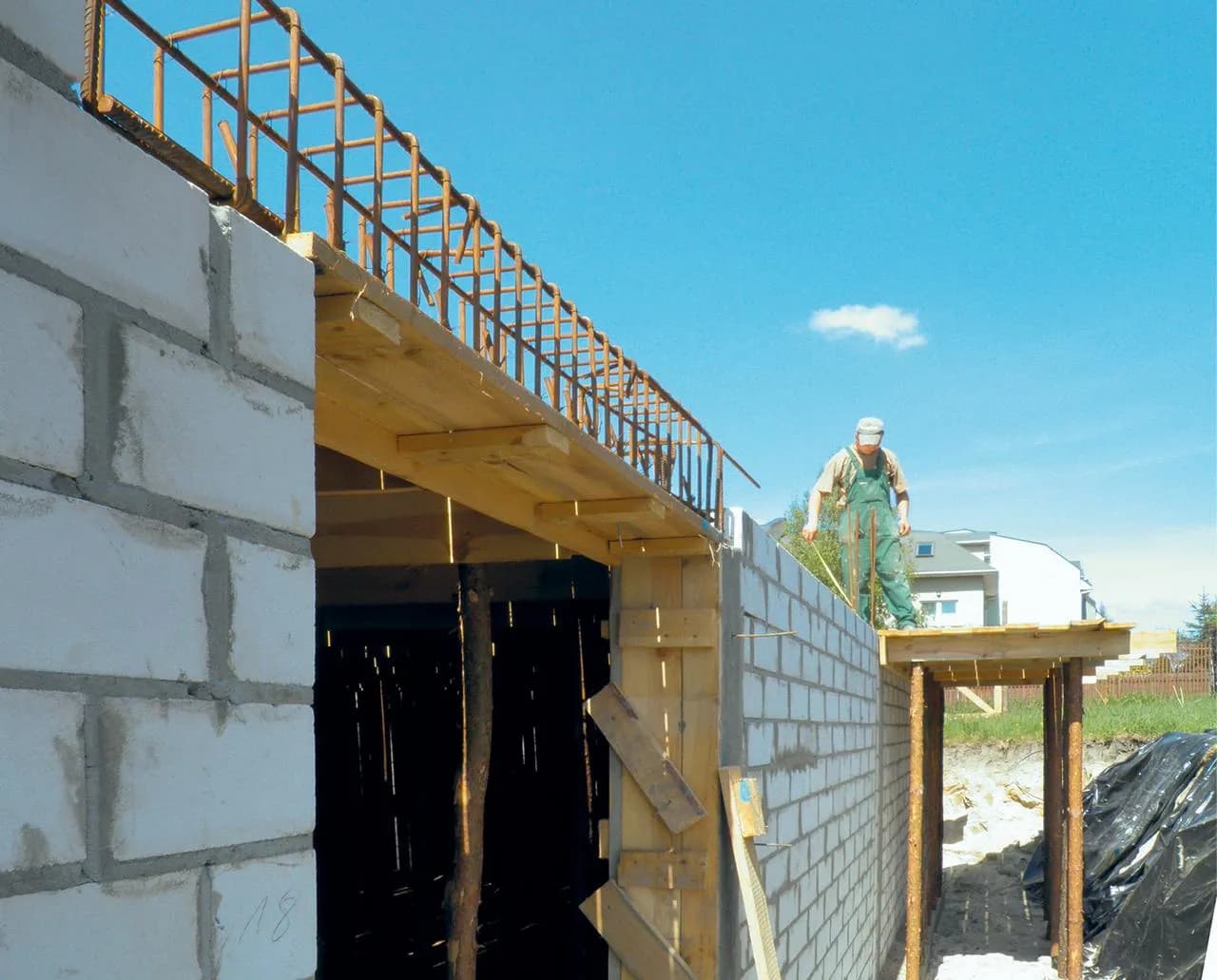

Szalunek nadproża służy do nadania kształtu betonowi i utrzymania go w odpowiedniej pozycji do czasu związania. Do jego wykonania najczęściej używa się desek drewnianych lub płyt szalunkowych. Materiały te muszą być odpowiednio sztywne i gładkie, aby zapewnić równą powierzchnię betonu.
Proces przygotowania i montażu szalunku rozpoczyna się od dokładnego pomiaru otworu. Następnie przygotowuje się boki i spód szalunku, dbając o ich stabilność i szczelność. Ważne jest, aby szalunek był podparty w sposób uniemożliwiający jego ugięcie pod ciężarem świeżego betonu. Po zmontowaniu szalunku należy go dokładnie oczyścić i nasmarować środkiem antyadhezyjnym, co ułatwi późniejsze rozszalowanie.
Betonowanie nadproża - na co zwrócić uwagę?
Przygotowanie do betonowania nadproża obejmuje sprawdzenie poprawności ułożenia zbrojenia i stabilności szalunku. Należy również zadbać o odpowiednią wilgotność szalunku, aby nie dopuścić do zbyt szybkiego odciągnięcia wody z mieszanki betonowej. Przed rozpoczęciem prac warto przygotować wszystkie niezbędne narzędzia, w tym wibratory do zagęszczania betonu.
Proces zalewania betonem powinien przebiegać równomiernie i bez przerw. Beton konstrukcyjny należy wlewać warstwami o grubości około 30-40 cm, każdą warstwę dokładnie zagęszczając. Zagęszczanie mieszanki betonowej jest kluczowe dla uzyskania odpowiedniej wytrzymałości nadproża. Można je wykonać za pomocą wibratora wgłębnego lub poprzez ostukiwanie szalunku młotkiem gumowym.
Dojrzewanie betonu - czas i warunki
Dojrzewanie betonu to proces, w którym beton nabiera docelowej wytrzymałości. Jest to kluczowy etap dla trwałości i wytrzymałości nadproża. Optymalny czas dojrzewania betonu wynosi zazwyczaj od 7 do 28 dni, w zależności od rodzaju użytego cementu i warunków atmosferycznych.
Warunki wpływające na jakość dojrzewającego betonu:
- Temperatura otoczenia (optymalna między 15°C a 25°C)
- Wilgotność powietrza
- Ochrona przed bezpośrednim nasłonecznieniem
- Zabezpieczenie przed deszczem i mrozem
- Regularne nawilżanie powierzchni betonu
Najczęstsze błędy przy zbrojeniu nadproży
Błędy przy zbrojeniu nadproża mogą mieć poważne konsekwencje dla całej konstrukcji. Niedostateczna ilość zbrojenia to częsty problem, który może prowadzić do osłabienia nadproża. Niewłaściwe rozmieszczenie prętów zbrojeniowych zmniejsza efektywność zbrojenia. Brak odpowiedniej otuliny betonowej naraża zbrojenie na korozję. Stosowanie zardzewiałych lub uszkodzonych prętów znacząco obniża wytrzymałość nadproża. Pominięcie strzemion lub ich zbyt rzadkie rozmieszczenie może skutkować utratą stabilności konstrukcji.
Aby uniknąć tych błędów, kluczowe jest dokładne przestrzeganie projektu i konsultowanie wszelkich wątpliwości z inżynierem. Warto również przeprowadzać regularne kontrole jakości na każdym etapie wykonania nadproża. Inwestycja w wysokiej jakości materiały i fachową wiedzę zawsze się opłaca w długoterminowej perspektywie.
Normy budowlane dotyczące zbrojenia nadproży
Normy budowlane dotyczące zbrojenia nadproży stanowią podstawę dla bezpiecznego i trwałego budownictwa. Kluczowe znaczenie ma norma PN-EN 1992-1-1, określająca zasady projektowania konstrukcji żelbetowych. Określa ona minimalne wymagania dotyczące grubości otuliny zbrojenia, minimalnej ilości zbrojenia oraz zasad jego rozmieszczenia. Dodatkowo, norma PN-EN 206 definiuje wymagania dla betonu konstrukcyjnego, w tym jego wytrzymałość i trwałość.
Nieprzestrzeganie tych norm może skutkować odmową odbioru budynku przez inspektora nadzoru budowlanego. W skrajnych przypadkach może to prowadzić do konieczności rozbiórki i ponownego wykonania elementów konstrukcyjnych.
| Parametr | Wartość wymagana przez normy |
|---|---|
| Minimalna grubość otuliny zbrojenia | 25-35 mm (zależnie od klasy ekspozycji) |
| Minimalna klasa betonu dla nadproży | C20/25 |
| Minimalna średnica prętów głównych | 8 mm |
| Maksymalny rozstaw strzemion | 0,75d lub 400 mm (mniejsza z wartości) |
Klucz do trwałej konstrukcji: Profesjonalne zbrojenie nadproża
Zbrojenie nadproża to fundamentalny element każdej solidnej konstrukcji budowlanej. Prawidłowe wykonanie tego procesu gwarantuje nie tylko stabilność budynku, ale także bezpieczeństwo jego mieszkańców. Od wyboru odpowiedniego rodzaju nadproża, przez staranne ułożenie zbrojenia, aż po betonowanie i pielęgnację - każdy etap wymaga precyzji i fachowej wiedzy.
Kluczowe jest zrozumienie różnic między nadprożami monolitycznymi a prefabrykowanymi oraz umiejętność doboru właściwego rozwiązania do konkretnego projektu. Równie istotne jest przestrzeganie norm budowlanych i unikanie typowych błędów, które mogą prowadzić do poważnych konsekwencji. Pamiętajmy, że inwestycja w wysokiej jakości materiały i profesjonalne wykonawstwo to gwarancja trwałości i bezpieczeństwa na lata.
Podsumowując, prawidłowe zbrojenie nadproża to sztuka łącząca wiedzę inżynieryjną z praktyką budowlaną. Dbałość o szczegóły na każdym etapie procesu, od projektowania po dojrzewanie betonu, zapewnia, że nasze nadproża będą solidnym fundamentem dla całej konstrukcji budynku.
