Dobrze zaprojektowana cyrkulacja ciepłej wody użytkowej skraca czas oczekiwania przy kranie, ale równie łatwo potrafi podnieść rachunki, jeśli jest zrobiona bez sterowania i bez izolacji. W tym artykule pokazuję, jak działa taki układ, kiedy ma sens w domu lub budynku usługowym, z czego się składa i gdzie najczęściej popełnia się błędy. Dorzucam też praktyczne wskazówki dotyczące temperatury, zużycia energii i odbioru instalacji.
Najważniejsze informacje o obiegu ciepłej wody
- Układ ma sens tam, gdzie do najdalszych punktów poboru prowadzą długie trasy i trzeba by spuszczać dużo zimnej wody.
- Pompa cyrkulacyjna pracuje na przewodzie powrotnym i wymusza obieg, aby ciepła woda była bliżej armatury.
- Bez sterowania czasowego albo temperaturowego instalacja łatwo staje się kosztowna w eksploatacji.
- Izolacja przewodów i regulacja przepływu mają większy wpływ na efekt niż sama moc pompy.
- W instalacjach ciepłej wody trzeba pilnować temperatury i unikać zastojów, bo to podnosi ryzyko problemów sanitarnych.

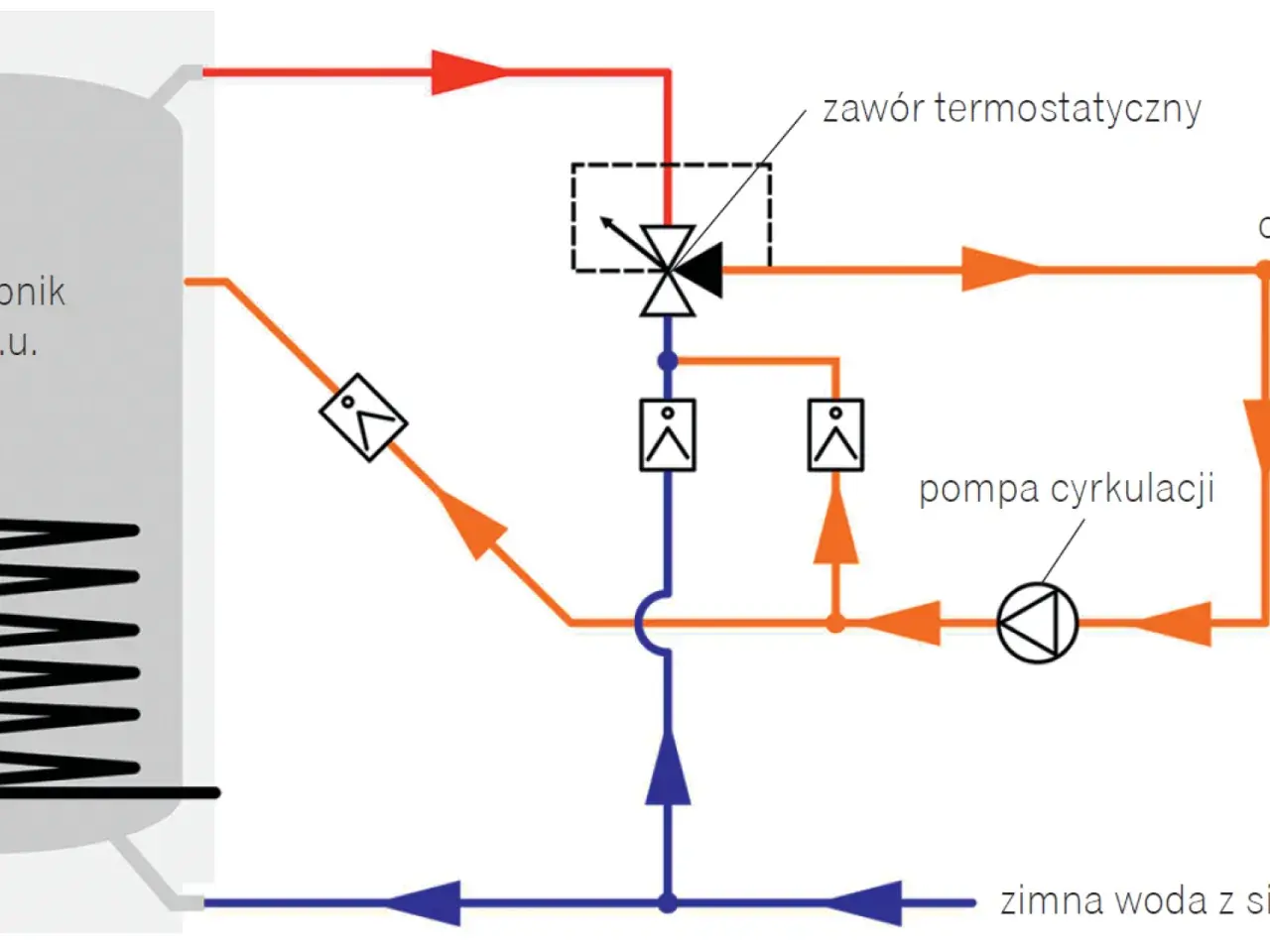

Jak działa taki układ w budynku
Najprościej mówiąc, chodzi o zamkniętą pętlę. Woda podgrzana w zasobniku albo podgrzewaczu płynie przewodem zasilającym do punktów poboru, a ta, która zdążyła się wychłodzić w rurach, wraca przewodem powrotnym. Pompa cyrkulacyjna wymusza ten ruch, więc po odkręceniu kranu nie trzeba przez kilka chwil spuszczać letniej lub zimnej wody.
- Zasobnik utrzymuje wodę w zadanej temperaturze.
- Pompa przesyła ją do najbardziej oddalonych punktów instalacji.
- Wychłodzona woda wraca do źródła ciepła przewodem powrotnym.
- Sterownik decyduje, kiedy obieg ma pracować, żeby nie działał bez sensu przez całą dobę.
Im dłuższa i bardziej rozgałęziona instalacja, tym większy zysk z takiego rozwiązania. W małych mieszkaniach z krótkimi odcinkami przewagą bywa wygoda, ale nie zawsze wystarczy ona, by uzasadnić dodatkowe straty ciepła. To właśnie od tej oceny zaczynam każdy rozsądny projekt.
Kiedy taki układ naprawdę się opłaca
Ja zwykle zaczynam od bardzo prostego pytania: ile wody trzeba spuścić, zanim poleci ciepła. Jeśli to są pojedyncze szklanki, sprawa bywa dyskusyjna. Jeśli codziennie idzie w odpływ kilka litrów, a domownicy irytują się rano i wieczorem, układ zaczyna mieć sens nie tylko techniczny, ale też użytkowy.
| Sytuacja | Czy cyrkulacja ma sens | Dlaczego |
|---|---|---|
| Duży dom z łazienką, kuchnią i pralnią oddalonymi od źródła ciepła | Zwykle tak | Długa trasa wody oznacza duże straty komfortu i więcej spuszczanej wody. |
| Dom piętrowy z kilkoma punktami poboru na różnych kondygnacjach | Tak | Obieg skraca czas oczekiwania w miejscach najbardziej oddalonych. |
| Małe mieszkanie, kuchnia i łazienka blisko siebie | Najczęściej nie | Różnica w komforcie jest mała, a koszty dodatkowego obiegu mogą się nie zwrócić. |
| Pensjonat, hotel, biuro, obiekt usługowy | Zdecydowanie tak | Wielu użytkowników i rozrzucone punkty poboru wymagają stabilnej dostępności ciepłej wody. |
| Dom używany okresowo, na przykład weekendowo | Tak, ale tylko z dobrą automatyką | Bez sterowania obieg może pracować wtedy, gdy nikt z niego nie korzysta. |
Jeśli domownicy korzystają z wody głównie rano i wieczorem, a w ciągu dnia instalacja stoi, sterowanie czasowe robi ogromną różnicę. Właśnie dlatego sama obecność pompy nie rozstrzyga sprawy. O skuteczności decyduje też to, jak poprowadzony i wyregulowany jest cały układ.
Z czego składa się układ i jak go prowadzić
W praktyce to nie jest skomplikowany zestaw, ale każdy element ma znaczenie. Jeśli jeden z nich jest źle dobrany, całość traci sens: albo grzeje za mocno, albo szumi, albo po prostu marnuje energię.
| Element | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|
| Zasobnik lub podgrzewacz | Utrzymuje wodę w zadanej temperaturze | Musi mieć zapas mocy i sensowne sterowanie, inaczej cyrkulacja będzie go niepotrzebnie obciążać. |
| Przewód zasilający | Doprowadza ciepłą wodę do punktów poboru | Trasa powinna być możliwie krótka i dobrze zaizolowana. |
| Przewód powrotny | Odprowadza wychłodzoną wodę z powrotem do źródła | Tu najczęściej popełnia się błędy izolacyjne i hydrauliczne. |
| Pompa cyrkulacyjna | Wymusza przepływ w pętli | Nie powinna pracować bez kontroli przez całą dobę, jeśli nie ma takiej potrzeby. |
| Zawór zwrotny | Blokuje cofanie się wody w niepożądanym kierunku | Bez niego obieg łatwo się rozjeżdża. |
| Zawór równoważący | Pomaga ustawić przepływ w gałęziach | To ten element decyduje, czy najbliższe punkty nie „zabiorą” całego przepływu. |
| Sterownik lub programator | Włącza pompę tylko wtedy, gdy naprawdę jest potrzebna | To najprostszy sposób na ograniczenie kosztów eksploatacji. |
| Izolacja cieplna | Ogranicza straty ciepła na całej pętli | Bez niej nawet dobry projekt zaczyna pracować jak grzejnik schowany w ścianie. |
W dobrze zrobionej instalacji przewód powrotny nie jest przypadkowym dodatkiem, tylko pełnoprawną częścią układu. Jeśli trasa jest długa, a gałęzie nie są wyregulowane, najczęściej dostaje się albo zbyt duży przepływ, albo wodę, która i tak zdąży wystygnąć po drodze.
Temperatura i bezpieczeństwo sanitarne mają tu większe znaczenie niż wygoda
Tu nie chodzi wyłącznie o komfort. Jak przypomina gov.pl w materiałach o bezpieczeństwie wodnym, zastój i niekorzystna temperatura sprzyjają rozwojowi bakterii w instalacjach wodnych. Dlatego w praktyce dąży się do utrzymywania odpowiednio wysokiej temperatury ciepłej wody i do unikania długich odcinków, w których woda stoi bez ruchu.
- W codziennej pracy instalacja powinna zapewniać wysoką temperaturę w punktach poboru, zwykle w okolicach 55-60°C.
- Przy dezynfekcji termicznej trzeba liczyć się z temperaturą rzędu 70-80°C.
- Martwe odcinki rur i nieużywane odnogi to miejsca, które warto wycinać już na etapie projektu.
- Perlatory, sitka i głowice prysznicowe trzeba czyścić, bo osad pogarsza przepływ i utrudnia utrzymanie stabilnych warunków.
W praktyce oznacza to jedno: sama pompa nie załatwia tematu higieny. Jeśli instalacja jest zrobiona byle jak, z długimi odcinkami i słabą izolacją, ryzyko problemów rośnie mimo obecności cyrkulacji. Dlatego przy projektowaniu patrzę na temperaturę, przepływ i geometrię układu jednocześnie.
Zużycie energii i sterowanie decydują, czy to rozwiązanie ma sens ekonomiczny
Wiele osób patrzy tylko na pobór prądu pompy, a to nie jest pełny obraz. Grundfos podaje dla części pomp komfortowych pobór mocy do 7 W, więc sama pompa pracująca bez przerwy zużyje około 61 kWh rocznie. Jeśli działa tylko 8 godzin dziennie, mówimy o około 20 kWh rocznie. To pokazuje, że sam silnik nie musi być głównym kosztem. Zwykle większe straty robi wychładzanie rur i niepotrzebne grzanie całej pętli.
| Tryb pracy | Wygoda | Koszt eksploatacji | Kiedy ma sens |
|---|---|---|---|
| Ciągły | Najwyższa | Najwyższy | Tylko w obiektach, gdzie woda ma być dostępna niemal bez przerwy. |
| Czasowy | Bardzo dobra | Umiarkowany | W domach, gdzie rytm dnia jest dość przewidywalny. |
| Termostatyczny | Dobra | Niski do umiarkowanego | Gdy chcesz, by obieg reagował na spadek temperatury w instalacji. |
| Smart lub z czujnikiem obecności | Bardzo dobra | Niski, jeśli dobrze ustawiony | W domach i obiektach z nieregularnym użyciem wody. |
Ja najczęściej wybieram sterowanie czasowe plus porządną izolację, bo to daje najlepszy kompromis między wygodą a kosztami. Jeśli obieg działa wtedy, gdy domownicy faktycznie korzystają z łazienki i kuchni, efekty są odczuwalne od razu. Gdy pracuje bez kontroli, cały zysk bardzo szybko znika.
Najczęstsze błędy, które psują efekt
To właśnie tu widzę najwięcej rozczarowań. Instalacja „na papierze” wygląda dobrze, ale po uruchomieniu okazuje się głośna, droga i mało przewidywalna. Najczęściej winny jest nie jeden element, tylko kilka drobnych zaniedbań naraz.
- Brak sterowania. Pompa chodzi cały czas, choć woda jest potrzebna tylko rano i wieczorem.
- Słaba izolacja przewodów. Układ oddaje ciepło do pomieszczeń technicznych i pod strop, zamiast trzymać je w wodzie.
- Zbyt mocna pompa. Powoduje hałas, nadmierny przepływ i trudną do opanowania pracę gałęzi.
- Brak równoważenia hydraulicznego. Najbliższe odcinki przejmują za dużo przepływu, a najdalsze nadal działają słabo.
- Martwe odcinki instalacji. Woda stoi w rurach, co pogarsza warunki sanitarne i obniża skuteczność obiegu.
- Źle dobrana temperatura pracy. Zbyt niska sprzyja wychładzaniu i problemom sanitarnym, zbyt wysoka niepotrzebnie zwiększa straty.
- Brak przemyślenia lokalnego źródła ciepła. Czasem lepszy jest mały podgrzewacz przy odległym punkcie niż rozbudowana pętla dla jednego kranu.
Właśnie dlatego przy odbiorze nie patrzę tylko na to, czy „woda już leci ciepła”. Sprawdzam też, ile energii to kosztuje, czy instalacja nie szumi i czy po miesiącu użytkownik nadal będzie z niej zadowolony. To jest różnica między działającym rozwiązaniem a rozwiązaniem, które tylko na chwilę wygląda dobrze.
Co sprawdzam przed odbiorem takiej instalacji
- Czy pompa ma sterowanie czasowe, temperaturowe albo inne sensowne ograniczenie pracy.
- Czy cała pętla, łącznie z przewodem powrotnym, jest dobrze zaizolowana.
- Czy na instalacji są zawory zwrotne i możliwość równoważenia przepływu.
- Czy nie zostały ślepe odcinki, w których woda będzie stała zbyt długo.
- Czy po uruchomieniu obieg faktycznie skraca czas oczekiwania w najbardziej oddalonych punktach.
- Czy użytkownik wie, kiedy układ działa i jak zmienić jego harmonogram.
Dobrze zrobiony obieg CWU nie powinien zwracać na siebie uwagi hałasem ani rachunkami. Ma po prostu dostarczać ciepłą wodę wtedy, kiedy jest potrzebna, bez przepłukiwania rur i bez zbędnego grzania całego budynku. Jeśli projekt nie spełnia tych warunków, lepiej poprawić go na etapie montażu niż później żyć z kosztami, których dało się uniknąć.
