Prawidłowe położenie instalacji elektrycznej w mieszkaniu to kluczowy element bezpieczeństwa i funkcjonalności domu. Wymaga to przestrzegania ścisłych norm i przepisów. Proces zaczyna się od szczegółowego planowania i przygotowania schematu. Obejmuje on rozmieszczenie gniazdek, punktów oświetleniowych i rozdzielni. Następnie przechodzi się do układania przewodów, z uwzględnieniem zasad bezpieczeństwa i estetyki. Ważne jest stosowanie odpowiednich materiałów i technik montażu. Ostatnim etapem jest instalacja osprzętu, takiego jak gniazdka i łączniki, zgodnie z ustalonymi normami.
Najważniejsze informacje:- Konieczność przestrzegania Prawa budowlanego i norm technicznych
- Tworzenie szczegółowego schematu instalacji przed rozpoczęciem prac
- Stosowanie przewodów miedzianych i ich prawidłowe układanie
- Zapewnienie odpowiednich zabezpieczeń i separacji obwodów
- Montaż osprzętu na odpowiednich wysokościach
- Dokumentowanie procesu układania kabli dla ułatwienia przyszłych prac
Przygotowanie do układania instalacji elektrycznej
Dobre planowanie to fundament sukcesu przy układaniu instalacji elektrycznej w mieszkaniu. Pomaga uniknąć kosztownych błędów i zapewnia bezpieczeństwo. Kluczowe elementy przygotowania obejmują stworzenie szczegółowego schematu, określenie zapotrzebowania na moc oraz wybór odpowiednich materiałów. Warto też skonsultować się z profesjonalnym elektrykiem, aby upewnić się, że plan jest zgodny z aktualnymi normami.
Oto lista 5 niezbędnych narzędzi i materiałów:
- Przewody elektryczne różnych przekrojów
- Puszki instalacyjne i rozdzielnica
- Multimetr do pomiarów elektrycznych
- Zestaw wkrętaków izolowanych
- Szczypce do cięcia i ściągania izolacji
Schemat instalacji elektrycznej - krok po kroku

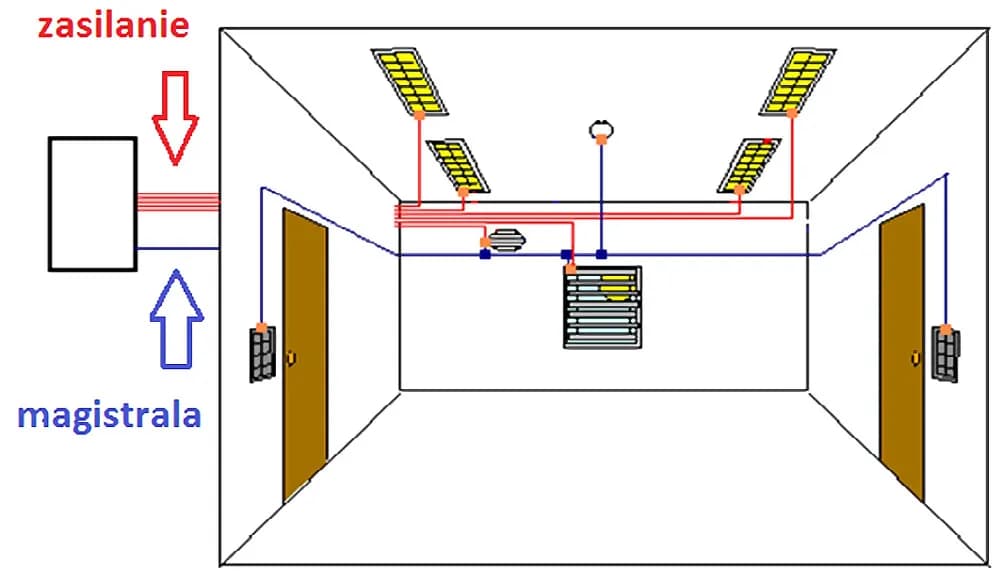

Schemat instalacji elektrycznej w mieszkaniu to mapa, która prowadzi przez cały proces montażu. Pozwala on zaplanować rozmieszczenie wszystkich elementów i uniknąć potencjalnych problemów. Główne elementy schematu to punkty świetlne, gniazdka, przełączniki oraz rozdzielnica. Ważne jest również uwzględnienie obwodów specjalnych, jak kuchenny czy łazienkowy. Pamiętajmy o zaznaczeniu tras kablowych i miejsc połączeń.
| Pomieszczenie | Punkty świetlne | Gniazdka | Przełączniki |
|---|---|---|---|
| Salon | 2-3 | 6-8 | 2-3 |
| Sypialnia | 1-2 | 4-6 | 1-2 |
| Kuchnia | 2-3 | 8-10 | 1-2 |
Czytaj więcej: Ile kosztuje punkt elektryczny? Poznaj ceny i czynniki wpływu
Zasady prowadzenia przewodów elektrycznych

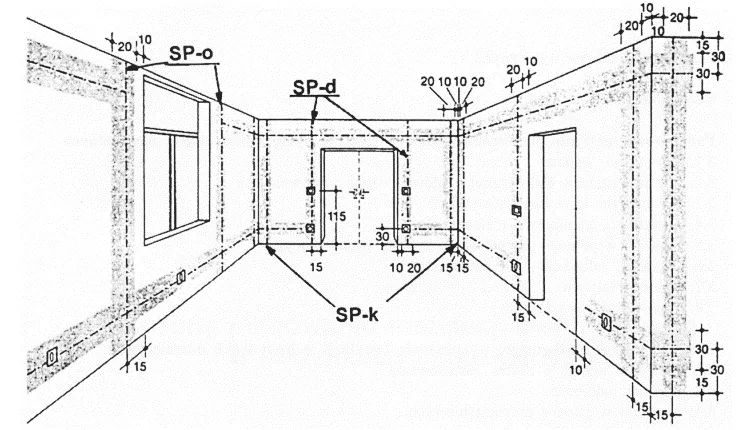

Przy montażu instalacji elektrycznej krok po kroku, kluczowe jest przestrzeganie podstawowych zasad. Przewody należy prowadzić pionowo lub poziomo, unikając skosów. Ważne jest zachowanie odpowiednich odległości od rur wodnych i gazowych. Techniki układania przewodów obejmują prowadzenie w bruzdach ściennych, listwach lub rurach osłonowych. W przypadku sufitów podwieszanych, można wykorzystać przestrzeń nad nimi do ukrycia instalacji.
Lista 4 błędów do uniknięcia:
- Prowadzenie przewodów po skosie
- Zbyt płytkie bruzdy ścienne
- Łączenie przewodów poza puszkami
- Nieprawidłowe oznaczenie przewodów
Dobór odpowiednich przewodów
Wybór przewodów to kluczowy element jak położyć instalację elektryczną w mieszkaniu. Najczęściej stosuje się przewody miedziane jednożyłowe lub wielożyłowe. Dla obwodów oświetleniowych zazwyczaj wystarczy przekrój 1,5 mm², a dla gniazdkowych 2,5 mm². Kryteria wyboru obejmują obciążalność prądową i spadek napięcia na długości przewodu.
Montaż puszek i rozdzielnicy
Montaż puszek to istotny etap w procesie jak ułożyć instalację elektryczną w domu. Puszki należy osadzić na równi z powierzchnią ściany, zabezpieczając przed wypadnięciem. Rozdzielnicę montujemy w łatwo dostępnym miejscu, zwykle w przedpokoju lub przy wejściu. Pamiętajmy o zachowaniu odpowiedniej przestrzeni wokół rozdzielnicy dla wygodnej obsługi i ewentualnych napraw.
Prawidłowe rozmieszczenie gniazdek i przełączników
Standardowa wysokość montażu gniazdek to 30-40 cm od podłogi, a przełączników 110-130 cm. W kuchni gniazdka nad blatem montujemy na wysokości 110-120 cm. W łazience umieszczamy je z dala od źródeł wody, minimum 60 cm od krawędzi wanny czy prysznica. W salonie warto zaplanować więcej gniazdek przy strefie wypoczynkowej i miejscu na telewizor.
Bezpieczeństwo podczas prac elektrycznych
Bezpieczeństwo to priorytet przy montażu instalacji elektrycznej krok po kroku. Zawsze pracuj przy wyłączonym zasilaniu i używaj narzędzi z izolacją. Regularnie sprawdzaj napięcie multimetrem, aby upewnić się, że obwód jest odłączony. Oto lista 5 środków ostrożności:
- Używaj rękawic elektroizolacyjnych
- Pracuj na suchym podłożu
- Stosuj narzędzia z atestem bezpieczeństwa
- Zabezpiecz miejsce pracy przed dostępem osób postronnych
- Miej pod ręką gaśnicę odpowiednią do gaszenia urządzeń pod napięciem
Normy i przepisy prawne dotyczące instalacji elektrycznych
Najważniejsze akty prawne to Prawo Budowlane oraz norma PN-IEC 60364. Regulują one wszystkie aspekty jak zrobić instalację elektryczną samemu. Kluczowe wymogi norm obejmują stosowanie wyłączników różnicowoprądowych, uziemienia i odpowiednich zabezpieczeń przeciwprzepięciowych. Ważne jest też zapewnienie selektywności zabezpieczeń i odpowiedniej liczby obwodów. Normy określają również minimalną liczbę gniazdek i punktów oświetleniowych w poszczególnych pomieszczeniach.
Wymagane uprawnienia do wykonywania instalacji
Istnieją dwa główne rodzaje uprawnień: eksploatacyjne (E) i dozorowe (D). Dla wykonywania instalacji domowych wymagane są uprawnienia grupy 1 do 1kV. Brak odpowiednich uprawnień może skutkować nie tylko karami finansowymi, ale przede wszystkim zagrożeniem życia i zdrowia mieszkańców. Ponadto, ubezpieczyciele mogą odmówić wypłaty odszkodowania w przypadku szkód spowodowanych przez nieprawidłowo wykonaną instalację.
Testowanie i odbiór instalacji elektrycznej
Proces testowania to kluczowy etap montażu instalacji elektrycznej krok po kroku. Obejmuje on pomiary rezystancji izolacji, impedancji pętli zwarcia oraz sprawdzenie działania wyłączników różnicowoprądowych. Procedura odbioru wymaga obecności uprawnionego elektryka, który przeprowadzi testy i wyda odpowiedni protokół. Właściciel powinien otrzymać pełną dokumentację, w tym schemat instalacji i wyniki pomiarów.
Lista 4 elementów sprawdzanych podczas odbioru:
- Zgodność wykonania z projektem
- Prawidłowość oznaczeń przewodów i zabezpieczeń
- Skuteczność ochrony przeciwporażeniowej
- Poprawność działania wszystkich obwodów
Najczęstsze błędy przy układaniu instalacji elektrycznej
Przy jak położyć instalację elektryczną w mieszkaniu schemat często popełnia się błędy. Niedokładne planowanie może prowadzić do niewystarczającej liczby obwodów. Stosowanie przewodów o zbyt małym przekroju grozi przegrzewaniem. Brak lub niewłaściwe uziemienie stanowi poważne zagrożenie bezpieczeństwa. Nieprawidłowe łączenie przewodów poza puszkami może skutkować pożarem. Pomijanie wyłączników różnicowoprądowych zwiększa ryzyko porażenia.
Porady dla początkujących elektryków-amatorów
Jeśli zastanawiasz się jak zrobić instalację elektryczną samemu, oto kilka wskazówek. Zawsze zaczynaj od dokładnego planu i schematu. Inwestuj w wysokiej jakości narzędzia i materiały - to się opłaci. Nie oszczędzaj na zabezpieczeniach - bezpieczeństwo jest najważniejsze. Dokumentuj każdy etap prac, robiąc zdjęcia przed zakryciem instalacji. Pamiętaj, że konsultacja z profesjonalnym elektrykiem może uchronić cię przed kosztownymi błędami i zapewnić bezpieczeństwo twojej instalacji.
Klucz do bezpiecznej i funkcjonalnej instalacji elektrycznej
Jak położyć instalację elektryczną w mieszkaniu to zadanie wymagające starannego planowania i przestrzegania norm. Począwszy od stworzenia szczegółowego schematu, przez dobór odpowiednich materiałów, aż po prawidłowy montaż i testowanie - każdy etap ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności.
Pamiętaj, że profesjonalne podejście do montażu instalacji elektrycznej krok po kroku obejmuje nie tylko techniczne aspekty, ale także znajomość przepisów i norm. Właściwe rozmieszczenie gniazdek, przełączników i punktów świetlnych, a także zastosowanie odpowiednich zabezpieczeń, to podstawa komfortowego i bezpiecznego użytkowania instalacji.
Choć jak zrobić instalację elektryczną samemu może być kuszącą opcją, zawsze warto rozważyć konsultację lub zlecenie prac wykwalifikowanemu elektrykowi. Bezpieczeństwo twoje i twoich bliskich jest bezcenne, a prawidłowo wykonana instalacja elektryczna to inwestycja na lata.
