W dobrze zaprojektowanej instalacji liczy się nie tylko przekrój przewodów, ale też ochrona, która zadziała, zanim kabel się przegrzeje albo zwarcie zrobi większy bałagan w rozdzielnicy. Ten tekst pokazuje, jak działa ochrona nadprądowa, czym różni się przeciążenie od zwarcia, jak dobrać aparat do obwodu i jakie błędy najczęściej psują skuteczność całego układu. Piszemy praktycznie, bez nadmiaru teorii, ale z liczbami i konkretami tam, gdzie naprawdę pomagają.
Najważniejsze rzeczy, które warto mieć w głowie przed doborem zabezpieczenia
- Głównym zadaniem ochrony jest odcięcie zasilania, zanim przewody i osprzęt przekroczą bezpieczne warunki pracy.
- Przeciążenie rozwija się wolniej, a zwarcie wymaga reakcji niemal natychmiastowej.
- W praktyce najczęściej stosuje się wyłączniki modułowe i bezpieczniki topikowe, a w większych układach także aparaty o większej regulacji.
- Do wyboru nie wystarcza sam prąd znamionowy; liczą się też charakterystyka, zdolność wyłączania i warunki pracy przewodu.
- Najwięcej problemów daje montaż „na oko”, bez sprawdzenia pętli zwarciowej i selektywności.
Jak rozróżniam przeciążenie od zwarcia
W praktyce zaczynam od rozdzielenia dwóch zjawisk, bo od tego zależy cały dobór aparatu. Przeciążenie pojawia się wtedy, gdy obwód pobiera więcej prądu niż powinien przez dłuższy czas, ale nie dochodzi jeszcze do gwałtownego uszkodzenia. Typowy przykład to kilka urządzeń podłączonych do jednego obwodu albo silnik, który pracuje ciężej niż zwykle.
Zwarcie jest dużo ostrzejszym zdarzeniem: prąd skacze bardzo wysoko w bardzo krótkim czasie, zwykle przez bezpośredni kontakt przewodów lub uszkodzenie izolacji. Tu nie ma miejsca na zwłokę, bo skutki cieplne i elektrodynamiczne mogą uszkodzić przewody, zaciski, a nawet samą rozdzielnicę.
Co zwykle widać w praktyce
Przy przeciążeniu obwód często grzeje się stopniowo, a aparaty wyłączają dopiero po pewnym czasie. Przy zwarciu bywa odwrotnie: zadziałanie jest gwałtowne, czasem słychać wyraźne „strzelenie” albo następuje natychmiastowe wyłączenie całego obwodu. Dla instalatora to ważna wskazówka, bo inne są przyczyny, inne testy i inne ryzyko dla przewodów.
Jeśli ktoś wrzuca oba zjawiska do jednego worka, zwykle kończy z źle dobranym aparatem albo z fałszywą diagnozą awarii. A kiedy już to rozróżnimy, łatwiej ocenić, jaki typ ochrony ma zadziałać w danym obwodzie.

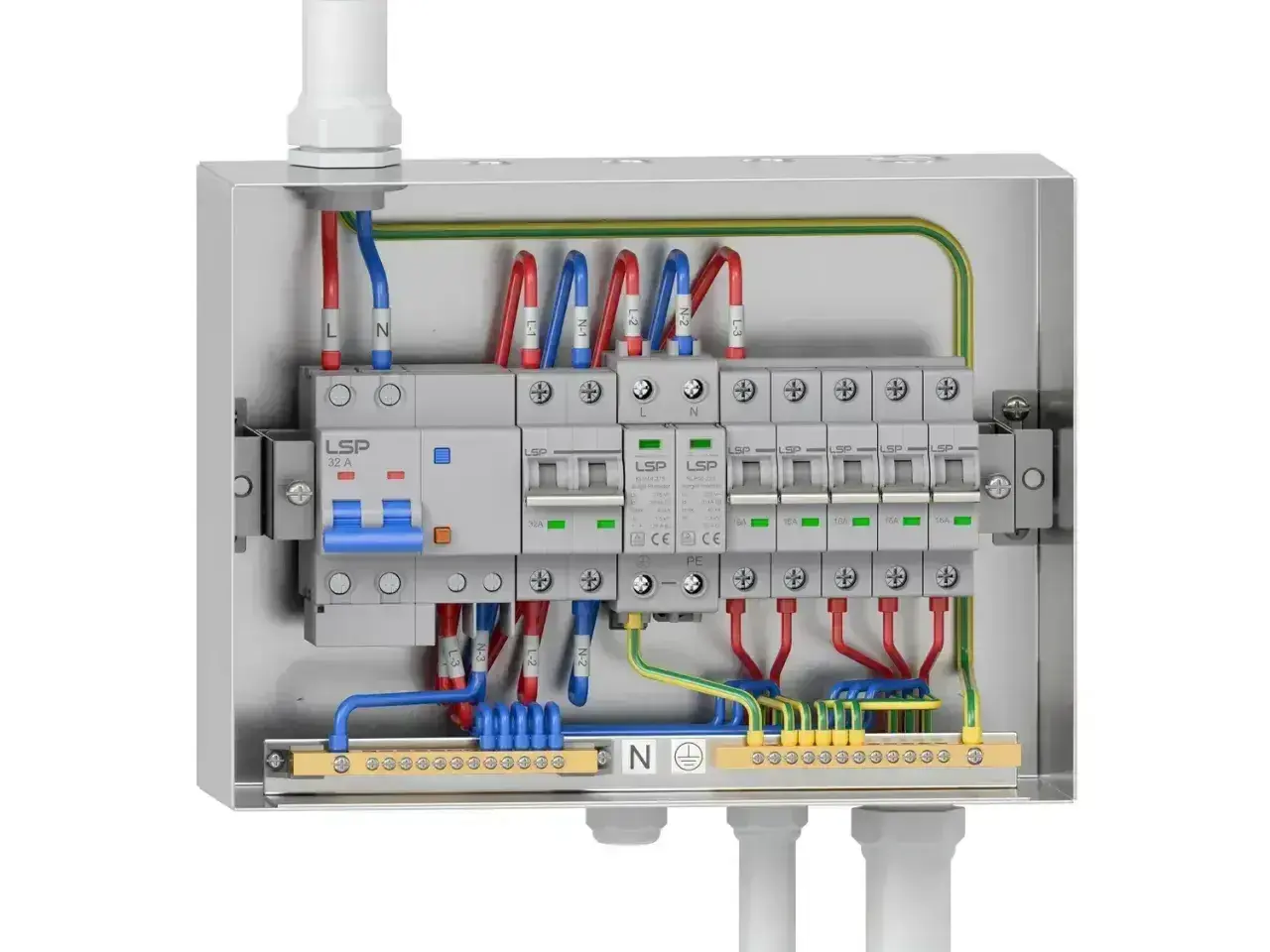

Jakie aparaty realizują tę ochronę w instalacji
W instalacjach niskiego napięcia spotykam kilka rozwiązań, ale ich rola nie jest taka sama. Jedne działają szybko i są tanie, inne dają większą regulację, a jeszcze inne łączą kilka funkcji w jednym module. Najważniejsze jest to, żeby nie mylić ochrony przed nadprądem z ochroną różnicowoprądową, bo to dwa różne zadania.
| Urządzenie | Co chroni | Gdzie ma sens | Na co uważam |
|---|---|---|---|
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Domowe rozdzielnice, obwody gniazd i oświetlenia, małe instalacje pomocnicze | Trzeba dobrać prąd znamionowy, charakterystykę i zdolność wyłączania |
| Bezpiecznik topikowy | Przeciążenie i zwarcie | Układy starszego typu, rozdzielnie, obwody wymagające prostego i szybkiego działania | Po zadziałaniu trzeba wymienić wkładkę, nie da się go po prostu „włączyć” |
| Wyłącznik mocy | Przeciążenie i zwarcie, często z regulacją | Większe obiekty, warsztaty, rozdzielnie z większymi prądami | To już nie jest aparat „na oko”; wymaga bardziej świadomego doboru |
| Wyłącznik różnicowoprądowy z częścią nadprądową | Prąd upływu, przeciążenie i zwarcie | Gdy potrzebujesz jednej, zwartej ochrony dla konkretnego obwodu | Sama różnicówka bez członu nadprądowego nie zastępuje ochrony przewodów |
Warto zapamiętać jedno: wyłącznik różnicowoprądowy reaguje na upływ prądu, a nie na sam nadprąd. Jeśli ma chronić także przed przeciążeniem i zwarciem, musi to być wersja łączona albo współpracująca z innym aparatem. To drobiazg, który w praktyce robi dużą różnicę przy projekcie i odbiorze instalacji.
Skoro wiemy już, czym aparat ma chronić, czas przejść do najważniejszego: jak go dobrać tak, żeby nie był ani zbyt słaby, ani zbyt pobłażliwy. Tu właśnie łatwo popełnić kosztowny błąd.
Jak dobieram prąd znamionowy i charakterystykę
Ja nie zaczynam od samej litery na obudowie. Najpierw sprawdzam przewód, sposób ułożenia, długość obwodu i rzeczywiste obciążenie, bo to przewód ma być chroniony, a nie tylko aparat dobrze wyglądać w rozdzielnicy. Dopiero potem dobieram wartość In, czyli prąd znamionowy zabezpieczenia, oraz charakterystykę wyzwalania.
| Charakterystyka | Typowy zakres zadziałania członu magnetycznego | Do czego pasuje | Kiedy jest ryzykowna |
|---|---|---|---|
| B | Około 3-5 In | Obwody o małym prądzie rozruchowym, oświetlenie, zwykłe gniazda, proste obwody końcowe | Przy urządzeniach z wyraźnym rozruchem może wyłączać zbyt wcześnie |
| C | Około 5-10 In | Obwody z umiarkowanym prądem rozruchowym, małe transformatory, część elektroniki, drobne napędy | Gdy obwód jest bardzo „lekki”, a instalacja wymaga ostrzejszej reakcji |
| D | Około 10-14 In | Silniki, sprężarki, transformatory, obwody z dużym prądem rozruchowym | Do zwykłych obwodów domowych bywa zbyt tolerancyjna |
W wielu aparatach modułowych człon termiczny nie powinien zadziałać przy 1,05 In, a przy około 1,3 In już tak. To pokazuje, że zabezpieczenie nie reaguje na pierwszy, chwilowy skok, tylko na realne przeciążenie. Jednocześnie nie wolno zakładać, że każda seria ma identyczne granice działania, bo szczegóły zależą od producenta i konkretnego modelu.
Przeczytaj również: Wyłącznik różnicowoprądowy - Jak wybrać i uniknąć awarii?
Na co patrzę przed wyborem
- Najpierw sprawdzam przekrój i rodzaj przewodu, bo to on wyznacza bezpieczne granice pracy.
- Potem porównuję spodziewany prąd obciążenia z wartością zabezpieczenia, ale z zapasem tylko tam, gdzie jest to uzasadnione.
- Następnie oceniam, czy w obwodzie występuje duży prąd rozruchowy, na przykład przy silniku, pompie albo sprężarce.
- Na końcu sprawdzam zdolność wyłączania, czyli maksymalny prąd zwarciowy, który aparat może bezpiecznie przerwać.
W instalacjach domowych często spotyka się aparaty o zdolności wyłączania 6 kA lub 10 kA, a w bardziej wymagających układach dostępne są też wyższe wartości. To nie jest detal marketingowy, tylko realna granica bezpieczeństwa. Jeśli aparat ma za małą zdolność wyłączania względem spodziewanego prądu zwarciowego, po prostu nie spełni swojej roli.
Dobór wydaje się prosty dopóki nie wchodzi w grę dłuższy przewód, większy rozruch albo kilka obwodów w jednej rozdzielnicy. Wtedy potrzebny jest już drugi etap: sprawdzenie instalacji w warunkach rzeczywistych.
Co sprawdzam przed uruchomieniem obwodu
Sam montaż nie wystarcza. Z perspektywy praktyka najbardziej sensowne pytanie brzmi: czy ten aparat zadziała we właściwym czasie i w właściwym miejscu? Żeby to ocenić, trzeba spojrzeć nie tylko na rozdzielnicę, ale też na przewody, połączenia i warunki sieciowe.
- Impedancja pętli zwarciowej - mówi, czy prąd zwarciowy będzie wystarczająco duży, by aparat wyłączył zasilanie szybko i skutecznie.
- Prąd zwarciowy w punkcie instalacji - jeśli przekracza zdolność wyłączania aparatu, dobór jest błędny.
- Przekrój i sposób ułożenia przewodów - przewód schowany w izolacji i przewód prowadzony swobodnie nie zachowują się tak samo.
- Stan zacisków i połączeń - luźny styk potrafi się grzać bardziej niż sam obciążony obwód.
- Selektywność - awaria w jednym obwodzie nie powinna odłączać pół domu, jeśli da się tego uniknąć.
- Temperatura otoczenia - aparat pracujący w ciepłej rozdzielnicy może reagować inaczej niż w chłodnym pomieszczeniu.
W praktyce dobrze dobrane zabezpieczenie nadprądowe ma sens dopiero wtedy, gdy instalacja spełnia warunki do jego prawidłowego zadziałania. Sama „eska” w rozdzielnicy nie załatwia sprawy, jeśli pętla zwarciowa jest za duża, przewód ma zbyt mały przekrój albo ktoś podłączył obwód po prostu niezgodnie z projektem.
To prowadzi do kolejnego tematu, czyli do najczęstszych błędów. I właśnie tam wychodzi, że większość problemów nie wynika z samej technologii, tylko z pośpiechu albo złych założeń.
Najczęstsze błędy, które widuję w praktyce
Najbardziej irytujące awarie nie biorą się z „wadliwych bezpieczników”, tylko z błędnego doboru lub montażu. Zwykle powtarzają się te same schematy, więc warto je znać wcześniej, zanim zaczną generować grzanie, wyzwalanie albo uszkodzenia przewodów.
- Dobór większego prądu znamionowego „na zapas”, bez sprawdzenia przewodu. To najprostsza droga do przeciążenia instalacji.
- Mieszanie obwodów o różnych warunkach pracy pod jednym aparatem. Wtedy trudno przewidzieć, co faktycznie wyłączy zasilanie.
- Wstawianie charakterystyki B tam, gdzie urządzenie ma duży prąd rozruchowy. Efekt bywa taki, że instalacja wyłącza się bez powodu.
- Wybór charakterystyki D do zwykłego obwodu domowego. To z kolei potrafi opóźnić reakcję tam, gdzie powinna być szybka.
- Ignorowanie selektywności. Jeden mały błąd potrafi wyłączyć cały segment instalacji.
- Brak kontroli połączeń w rozdzielnicy. Poluzowany zacisk tworzy lokalne grzanie i późniejsze uszkodzenia.
- Mylenie różnicówki z ochroną nadprądową. To częsty błąd użytkowników i niestety także części osób wykonujących prostsze prace „po godzinach”.
Ja patrzę na te błędy bardzo pragmatycznie: jeśli aparat ma chronić instalację, musi być dobrany do niej, a nie odwrotnie. To dlatego w następnym kroku tak ważne są przykłady z życia, bo one najlepiej pokazują, jak teoria przekłada się na konkretne obwody.

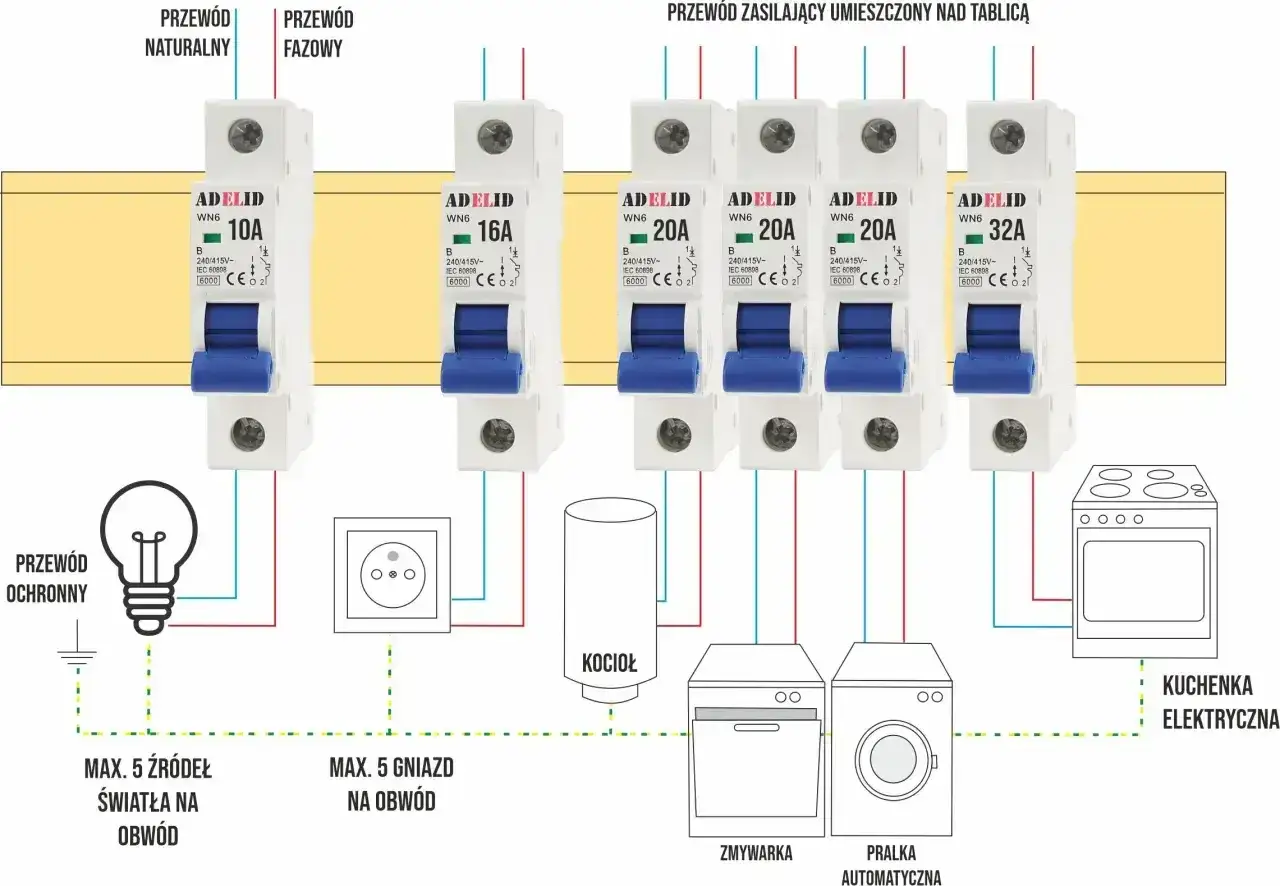

Jak to wygląda w domu, warsztacie i przy większych odbiornikach
W domu i małym warsztacie najwięcej problemów daje nie sam pobór mocy, tylko charakter pracy urządzeń. Jedno grzeje się spokojnie i przewidywalnie, drugie startuje z wyraźnym udarem prądu. I właśnie dlatego nie lubię uniwersalnych recept, bo ten sam aparat może być świetny w jednym obwodzie, a słaby w drugim.
| Przykład obwodu | Co zwykle ma znaczenie | Na co często stawia się w praktyce |
|---|---|---|
| Oświetlenie LED | Niewielki prąd roboczy, ale czasem chwilowy udar przy starcie zasilaczy | Charakterystyka B, jeśli instalacja i obliczenia na to pozwalają |
| Gniazda ogólnego przeznaczenia | Zmienne obciążenie, różni użytkownicy i różne urządzenia | Najczęściej B lub C, zależnie od sprzętu i przewodów |
| Pompa, kompresor, piła, elektronarzędzia | Prąd rozruchowy i możliwe przeciążenia przy pracy ciągłej | C, a przy cięższym rozruchu czasem D |
| Długi obwód do garażu, altany albo ogrodu | Spadek napięcia, warunki ułożenia przewodu, skuteczność samoczynnego wyłączenia | Tu nie zgaduje się parametrów, tylko liczy i mierzy |
| Płyta grzewcza, bojler, większy odbiornik stały | Stałe obciążenie i wymagania producenta urządzenia | Dobór pod instrukcję producenta i rzeczywisty przekrój przewodu |
Przy silnikach i sprężarkach szczególnie dobrze widać, dlaczego sama wartość amperów nie wystarcza. Urządzenie może pobierać wysoki prąd tylko przez chwilę podczas rozruchu, a potem pracować stabilnie. Jeśli dobierzesz zbyt czuły aparat, dostaniesz niepotrzebne wyłączenia. Jeśli przesadzisz w drugą stronę, osłabisz ochronę przewodów.
W większych odbiornikach, zwłaszcza tam, gdzie w grę wchodzi długi odcinek przewodu albo kilka urządzeń w jednym obwodzie, najlepiej działa podejście projektowe: najpierw parametry instalacji, potem dobór aparatu, a na końcu pomiary. Taka kolejność oszczędza czas i nerwy.
Dlaczego dobrze dobrana ochrona robi różnicę w codziennej eksploatacji
Najlepiej dobrana ochrona nie zwraca na siebie uwagi. Po prostu działa wtedy, kiedy trzeba, i nie przeszkadza na co dzień. To daje trzy bardzo konkretne korzyści: przewody pracują w bezpieczniejszych warunkach, urządzenia mają mniej niepotrzebnych wyłączeń, a awarie da się szybciej zdiagnozować, bo układ jest logiczny i spójny.
Gdybym miał sprowadzić cały temat do jednego zdania, powiedziałbym tak: dobry dobór ochrony nadprądowej nie polega na „mocniejszym bezpieczniku”, tylko na zgodności z przewodem, odbiornikiem i warunkami zwarcia. To właśnie ta zgodność odróżnia instalację poprawnie zabezpieczoną od takiej, która tylko wygląda na bezpieczną.
Jeśli masz dziś sprawdzić tylko jedną rzecz, sprawdź, czy aparat chroni dokładnie ten obwód, który ma chronić, i czy jego parametry wynikają z obliczeń, a nie z przyzwyczajenia. To najprostszy sposób, żeby instalacja działała przewidywalnie przez lata.
