To mały element rozdzielnicy, który potrafi uratować skórę, kiedy prąd zaczyna uciekać z obwodu tam, gdzie nie powinien. W tym tekście wyjaśniam, jak działa bezpiecznik różnicowy, co naprawdę chroni, jaki typ ma sens w domu, łazience, garażu i warsztacie oraz dlaczego czasem wyłącza zasilanie bez pozornego powodu.
Najważniejsze informacje w skrócie
- To urządzenie wykrywa różnicę między prądem, który wpływa do obwodu, a tym, który z niego wraca.
- W praktyce najczęściej szuka się aparatu o czułości 30 mA, bo to standard dodatkowej ochrony ludzi.
- Sam wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego przed przeciążeniem i zwarciem.
- Typy AC, A, F i B różnią się tym, jakie kształty prądów upływu potrafią rozpoznać.
- Przycisk testowy warto naciskać regularnie, zwykle raz w miesiącu, a przy każdym niepokojącym objawie wezwać elektryka.
- W starej instalacji dwuprzewodowej nie zawsze da się po prostu dołożyć ochrony bez wcześniejszej modernizacji.
Jak działa wyłącznik różnicowoprądowy i co widzi w obwodzie

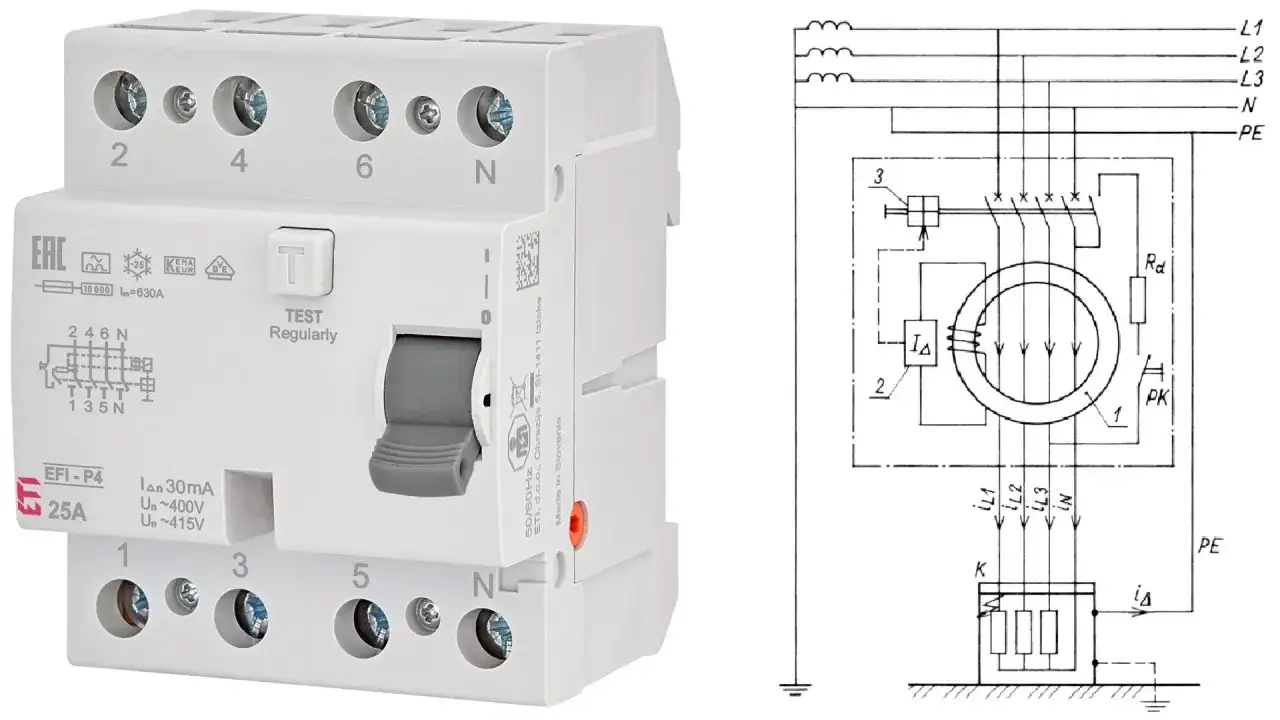

W środku działa to prościej, niż wygląda z zewnątrz. Przewód fazowy i neutralny przechodzą przez przekładnik sumujący, czyli element, który porównuje prąd wpływający do obwodu z prądem wracającym. Jeśli wszystko jest w porządku, bilans wynosi zero. Jeśli część energii „ucieka” przez uszkodzoną izolację, wilgoć, obudowę urządzenia albo ciało człowieka, pojawia się różnica i aparat odcina zasilanie.
Ja traktuję ten mechanizm jako dodatkową warstwę ochrony, a nie zamiennik rozsądnej instalacji. Różnicówka ma reagować szybko na prąd upływu, ale nie naprawia złych połączeń, zbyt cienkich przewodów ani błędów w rozdzielnicy. To właśnie dlatego w poprawnie wykonanej instalacji liczą się także przewód ochronny, odpowiedni podział obwodów i osobne zabezpieczenie nadprądowe.
W praktyce najważniejsze jest jedno: urządzenie ma wyłączyć obwód wtedy, gdy prąd nie wraca tak, jak powinien. To prowadzi do pytania, jaką czułość dobrać do konkretnego miejsca i dlaczego nie każdy aparat sprawdzi się tak samo dobrze.
Jak dobrać czułość IΔn do obwodu
Najczęściej spotkasz czułość wyrażaną jako IΔn, czyli znamionowy prąd różnicowy zadziałania. Im niższa wartość, tym szybciej urządzenie reaguje na niewielki upływ, ale też tym większa szansa na niepożądane wyłączenia. W domu zwykle szukam kompromisu, a nie ekstremalnej czułości za wszelką cenę.
| Czułość | Gdzie ma sens | Co oznacza w praktyce |
|---|---|---|
| 10 mA | Miejsca szczególnie wymagające, pojedyncze obwody o podwyższonym ryzyku | Bardzo czułe rozwiązanie, ale częściej potrafi wybić bez wyraźnej awarii |
| 30 mA | Dom, łazienka, garaż, ogród, gniazda ogólnego przeznaczenia | Najczęstszy wybór jako dodatkowa ochrona ludzi |
| 100 mA | Wyższy poziom selektywności lub ochrona wstępna | Bardziej nadaje się do ograniczania skutków awarii niż do ochrony dotykowej |
| 300 mA | Ochrona przeciwpożarowa, zabezpieczenie wyżej w torze zasilania | Stosuje się głównie tam, gdzie priorytetem jest ograniczenie ryzyka pożaru |
Jeśli miałbym wskazać jedną wartość do typowej instalacji mieszkaniowej, byłoby to 30 mA. To nie znaczy, że każdy obwód musi mieć identyczny aparat, ale w praktyce właśnie ta czułość najczęściej daje dobry balans między bezpieczeństwem a stabilną pracą. Zbyt czuły aparat na cały dom bywa irytujący, zwłaszcza gdy w instalacji pracuje sporo elektroniki, ładowarek, zasilaczy LED czy urządzeń z filtrami przeciwzakłóceniowymi.
Jeśli chcesz ograniczyć ryzyko wyłączenia połowy domu przy jednej usterce, rozdziel obwody na kilka sekcji. To ważniejsze niż kupienie jednego „mocniejszego” aparatu. Następny krok to dobór samego typu urządzenia, bo tu różnice są już naprawdę praktyczne.
Który typ AC, A, F czy B wybrać
Typ wyłącznika mówi o tym, jakie formy prądu upływu urządzenie potrafi rozpoznać. W nowoczesnych instalacjach to ma większe znaczenie niż kiedyś, bo coraz więcej odbiorników ma elektronikę, przetwornice albo silniki sterowane falownikiem. Właśnie dlatego nie wybieram już „pierwszego lepszego” aparatu, tylko dopasowuję go do konkretnego obwodu.
| Typ | Co wykrywa | Najbardziej pasuje do |
|---|---|---|
| AC | Sinusoidalny prąd przemienny | Prostszych obwodów bez rozbudowanej elektroniki |
| A | Prąd przemienny i pulsujący prąd stały | Większości nowoczesnych obwodów domowych |
| F | Jak typ A, a dodatkowo prądy o mieszanych częstotliwościach | Pralek, pomp, urządzeń z napędami i częstą elektroniką sterującą |
| B | Także gładki prąd stały | Falowników, ładowarek EV, fotowoltaiki, UPS-ów i bardziej wymagających zastosowań |
W domu najczęściej stawiam na typ A, bo lepiej pasuje do współczesnych urządzeń niż najprostszy typ AC. Przy pralce, pompie czy myjce ciśnieniowej często lepszy będzie F, a przy ładowarce samochodu elektrycznego albo instalacji z falownikiem trzeba już sprawdzić wymagania producenta i projektu. Jeśli chodzi o koszt, prosty aparat 2P 30 mA to zwykle wydatek rzędu kilkudziesięciu złotych, a bardziej zaawansowane wersje, zwłaszcza RCBO, potrafią kosztować wyraźnie więcej. To nadal niedużo w porównaniu z ceną poprawki źle dobranej ochrony.
Dobór typu ma sens dopiero wtedy, gdy wiesz, dlaczego aparat czasem wyzwala. I tu pojawia się najczęstsza pułapka, bo winny bywa nie sam aparat, tylko obwód, urządzenie albo sposób wykonania instalacji.
Dlaczego potrafi wyłączać zasilanie bez oczywistego powodu
Najczęściej problem nie polega na „zbyt czułym bezpieczniku”, tylko na realnym lub sumującym się upływie prądu. W praktyce widzę kilka typowych przyczyn:
- uszkodzona izolacja przewodu albo przewód przyciśnięty w ścianie, listwie lub puszce,
- wilgoć w gniazdku, oprawie zewnętrznej, przedłużaczu lub urządzeniu ogrodowym,
- sumowanie małych upływów z wielu zasilaczy, LED-ów i sprzętów AGD,
- błąd w podłączeniu przewodu neutralnego, który miesza obwody za jednym aparatem,
- stare urządzenie z zużytą izolacją, które zaczyna puszczać prąd do obudowy,
- praca sprzętu z elektroniką mocy, który wymaga innego typu ochrony niż prosty obwód gniazdowy.
Ważne jest też to, czego taka ochrona nie załatwia. Jeśli ktoś dotknie jednocześnie przewodu fazowego i neutralnego, prąd może popłynąć przez ciało między nimi bez wyraźnej nierównowagi w obwodzie, więc aparat nie musi zadziałać. To właśnie powód, dla którego nie traktuję go jako licencji na prace przy napięciu. Chroni przed określonym scenariuszem, ale nie przed każdym błędem użytkownika.
Gdy aparat wybija regularnie, nie szukam drogi na skróty. Najpierw sprawdzam obwód i urządzenia, a dopiero potem sam aparat. To naturalnie prowadzi do pytania, jak go testować i montować tak, żeby nie dorobić się nowych problemów.
Jak testować i montować to urządzenie bez zgadywania
Przycisk testowy służy do sprawdzenia, czy aparat mechanicznie i elektrycznie zadziała. Ja traktuję go jako prosty nawyk serwisowy, a nie ozdobę na obudowie. Najrozsądniej naciskać go raz w miesiącu, chyba że instrukcja konkretnego modelu mówi inaczej.
- Wyłączam w domu odbiorniki, które nie muszą pracować w trakcie testu.
- Naciskam przycisk testowy i sprawdzam, czy aparat odcina zasilanie.
- Po teście ponownie załączam zabezpieczenie i obserwuję, czy obwód działa normalnie.
- Jeśli urządzenie nie reaguje, nie odkładam tematu na później, tylko wzywam elektryka.
- Nie używam testu jako codziennego wyłącznika światła, bo to po prostu zużywa mechanizm.
Przy montażu kluczowe jest poprawne rozdzielenie przewodów neutralnych i ochronnych oraz właściwy podział obwodów. W rozdzielnicy nie powinno się robić chaosu „na wspólnych zerach”, bo wtedy nawet dobry aparat zaczyna zachowywać się nieprzewidywalnie. Jeśli instalacja jest już rozbudowana, często lepiej zastosować kilka aparatów na różne grupy obwodów niż jeden na wszystko.
Jeśli test nie przechodzi albo zasilanie znika tuż po załączeniu, nie zakładam z góry, że winne jest samo urządzenie. Czasem problem leży głębiej, szczególnie w starszych instalacjach, gdzie modernizacja jest ważniejsza niż dokładanie kolejnego modułu do rozdzielnicy.
Kiedy stara instalacja wymaga czegoś więcej niż dokładki w rozdzielnicy
W starej instalacji dwuprzewodowej nie zawsze da się sensownie osiągnąć taki sam poziom ochrony jak w nowoczesnym układzie z wydzielonym przewodem ochronnym. To nie jest detal, tylko fundament działania całego systemu. Jeśli przewody są źle rozdzielone, obwody mają wspólne połączenia albo instalacja była wielokrotnie „łatana”, dołożenie aparatu różnicowoprądowego może nie rozwiązać problemu, a czasem nawet go uwidocznić.
Ja patrzę wtedy szerzej: czy trzeba poprawić uziemienie, rozdzielić obwody, wymienić gniazda, dołożyć osobne zabezpieczenia dla kuchni, łazienki, garażu albo zewnętrznego oświetlenia. W pomieszczeniach wilgotnych, przy myjce ciśnieniowej, elektronarzędziach czy przedłużaczach używanych na zewnątrz nie ma miejsca na półśrodki. Im więcej wilgoci i ruchomego sprzętu, tym większy sens ma porządna modernizacja, a nie sama wymiana jednego modułu. W praktyce modernizacja często opłaca się bardziej niż nerwowe gaszenie kolejnych wyłączeń. To ostatni krok, w którym liczy się już nie tylko sam aparat, ale cały układ ochrony, dlatego na końcu zostawiam kilka rzeczy, które najczęściej robią największą różnicę.Co poprawiam najpierw, żeby ochrona działała bez ciągłych wyłączeń
Gdybym miał wskazać trzy decyzje, które najczęściej porządkują instalację, byłyby to: dobry podział obwodów, właściwy typ aparatu i regularny test przyciskiem. To zwykle daje więcej niż kupno „najczulszego” modelu na rynku. Jeśli w jednym obwodzie pracują pralka, łazienka i kilka zasilaczy, kłopoty są tylko kwestią czasu.
W nowoczesnym domu stawiam na typ A jako punkt wyjścia, a przy bardziej wymagających urządzeniach sprawdzam, czy potrzebny jest F, B albo RCBO, czyli aparat łączący ochronę różnicową i nadprądową. Jeśli różnicówka zaczyna wybijać częściej po podłączeniu konkretnego sprzętu, nie próbuję jej omijać ani zastępować „mocniejszym bezpiecznikiem”. Najpierw szukam przyczyny, bo to ona decyduje o bezpieczeństwie, a nie sam przycisk na rozdzielnicy.
W dobrze wykonanej instalacji to urządzenie ma działać cicho i bez dramatów, ale kiedy trzeba, ma odciąć zasilanie natychmiast. I właśnie takiej ochrony szukam w domu, w garażu i przy sprzętach używanych na co dzień, zwłaszcza tam, gdzie pojawia się wilgoć, elektronika i dużo pracy zewnętrznej.
