Płyta fundamentowa to nowoczesne rozwiązanie w budownictwie, stosowane jako alternatywa dla tradycyjnych fundamentów. Jest to płaska, żelbetowa konstrukcja umieszczana bezpośrednio na gruncie. Jej głównym zadaniem jest równomierne rozłożenie ciężaru budynku na podłoże. Płyty fundamentowe są szczególnie popularne w budownictwie mieszkaniowym i przemysłowym, zwłaszcza na terenach o trudnych warunkach gruntowych.
To rozwiązanie ma wiele zalet. Zapewnia dobrą izolację termiczną. Skraca czas budowy. Jest stabilne nawet na słabych gruntach. Umożliwia łatwą instalację ogrzewania podłogowego. Proces budowy płyty fundamentowej obejmuje kilka etapów, od projektowania po prace wykończeniowe.
Najważniejsze informacje:- Równomiernie rozkłada ciężar budynku na podłoże
- Zapewnia dobrą izolację termiczną dzięki warstwie styroduru
- Skraca czas budowy w porównaniu do tradycyjnych fundamentów
- Jest stabilna nawet na gruntach o słabej nośności
- Umożliwia łatwą instalację ogrzewania podłogowego
- Znajduje zastosowanie w różnych typach budynków

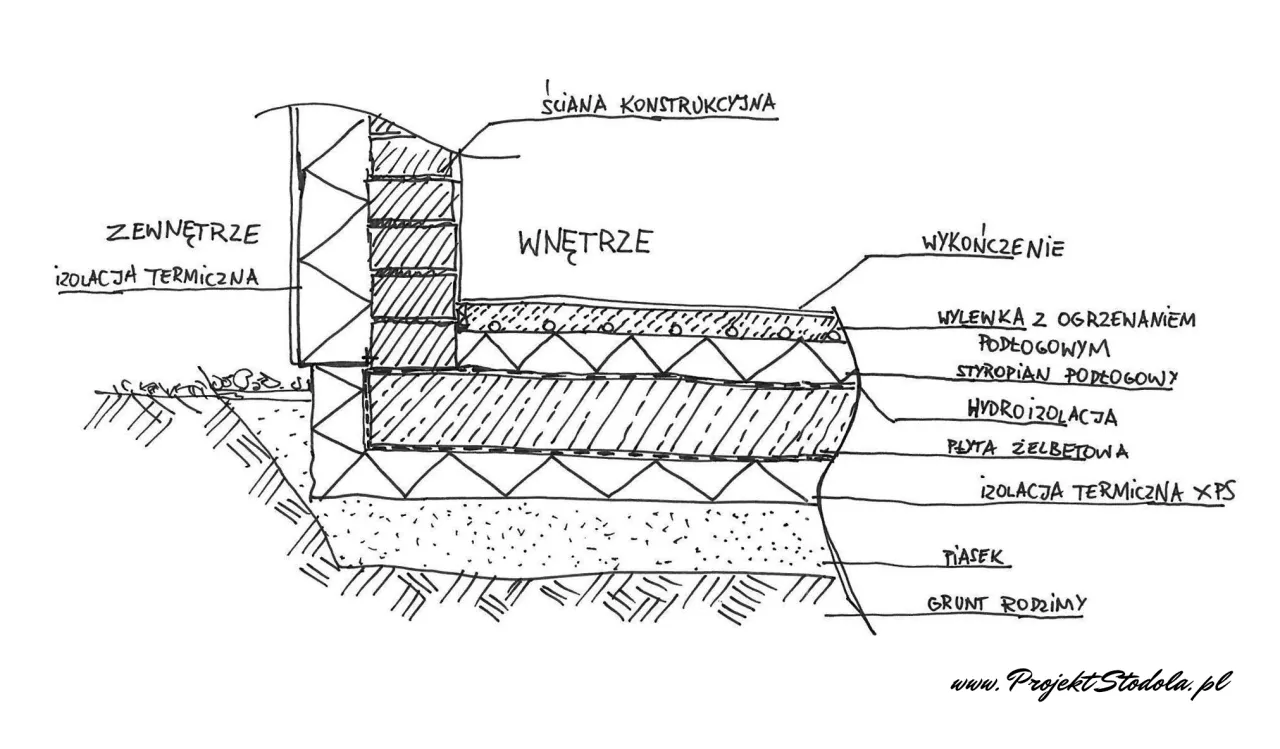

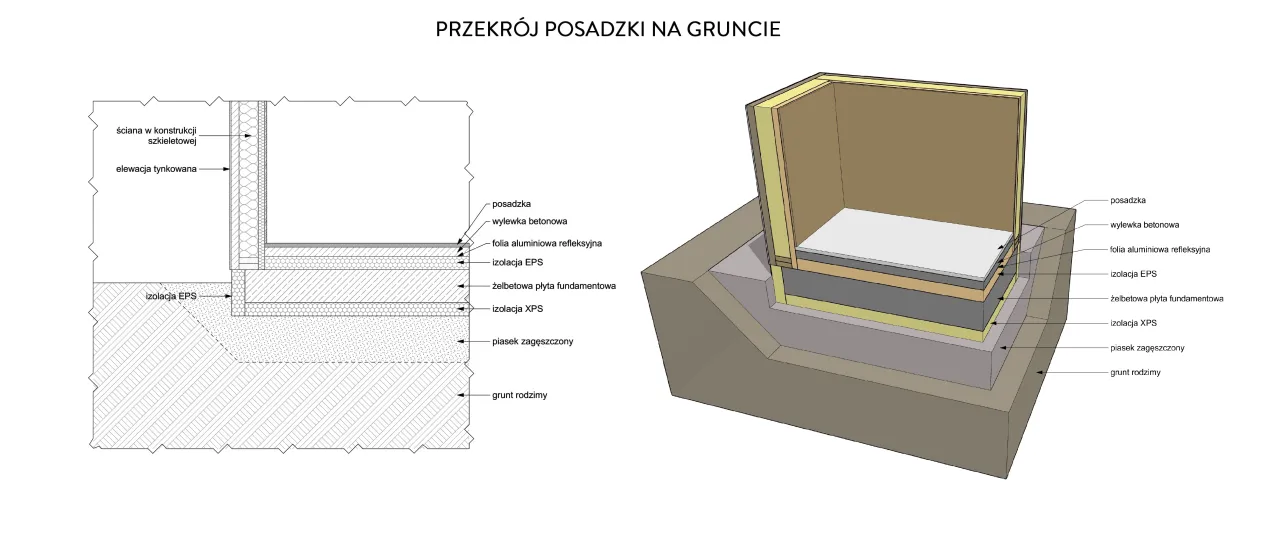

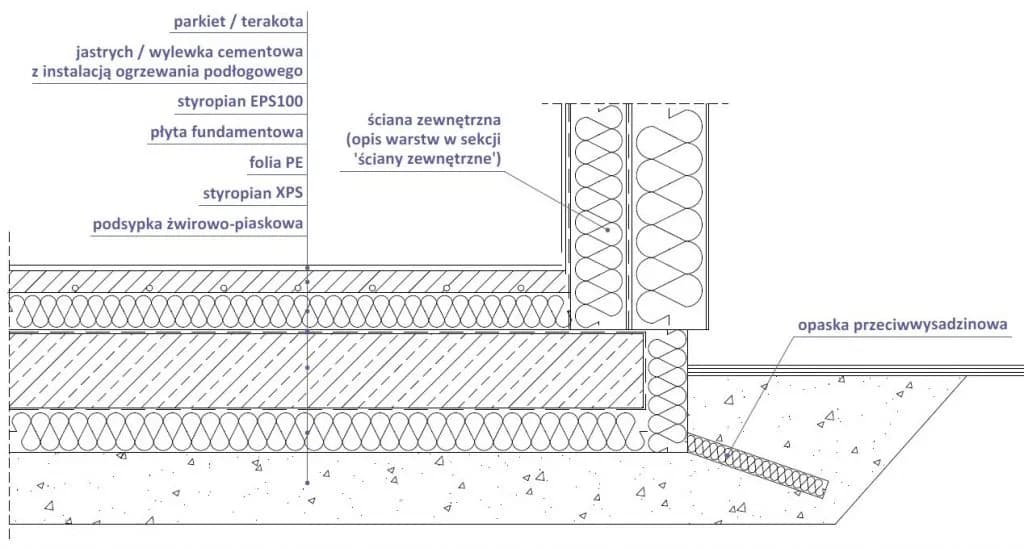

Przekrój płyty fundamentowej - struktura i wymiary
Płyta fundamentowa to złożona konstrukcja składająca się z kilku kluczowych warstw. Najniżej znajduje się podsypka piaskowa, która wyrównuje podłoże. Na niej układa się izolację przeciwwilgociową, chroniącą przed wilgocią z gruntu. Kolejna warstwa to izolacja termiczna, najczęściej ze styropianu XPS. Na wierzchu znajduje się właściwa płyta fundamentowa ze zbrojonego betonu.
Typowe wymiary warstw płyty fundamentowej mogą się różnić w zależności od projektu. Podsypka piaskowa ma zwykle 15-30 cm grubości. Izolacja termiczna to najczęściej 10-20 cm styropianu XPS. Sama płyta fundamentowa ma zazwyczaj grubość od 20 do 30 cm.
| Warstwa | Funkcja |
|---|---|
| Podsypka piaskowa | Wyrównanie podłoża, drenaż |
| Izolacja przeciwwilgociowa | Ochrona przed wilgocią z gruntu |
| Izolacja termiczna | Ochrona przed utratą ciepła |
| Płyta żelbetowa | Przenoszenie obciążeń, stabilność konstrukcji |
Zbrojenie płyty fundamentowej
Zbrojenie płyty fundamentowej to kluczowy element jej konstrukcji. Najczęściej stosuje się stal zbrojeniową klasy A-IIIN o wysokiej wytrzymałości. Wykorzystuje się pręty o średnicy 10-16 mm, w zależności od obciążeń. W niektórych przypadkach stosuje się również stal nierdzewną dla zwiększonej odporności na korozję.
Rozstaw prętów zbrojeniowych zazwyczaj waha się między 15 a 25 cm. Dokładny rozstaw zależy od grubości płyty fundamentowej i przewidywanych obciążeń.
Odpowiednie zbrojenie płyty fundamentowej jest kluczowe dla jej wytrzymałości. Zapobiega pękaniu betonu i zapewnia równomierne rozłożenie obciążeń na całej powierzchni płyty.
Siatki zbrojeniowe vs pręty pojedyncze
Wybór między siatkami zbrojeniowymi a prętami pojedynczymi to ważna decyzja projektowa. Siatki zapewniają szybszy montaż i równomierny rozkład zbrojenia. Pręty pojedyncze dają większą elastyczność w dostosowaniu zbrojenia do konkretnych wymagań. Oba rozwiązania mają swoje zalety i wady w kontekście zbrojenia płyty fundamentowej.
- Siatki zbrojeniowe:
- Zalety: szybki montaż, równomierny rozkład
- Wady: mniejsza elastyczność, wyższy koszt
- Pręty pojedyncze:
- Zalety: większa elastyczność, niższy koszt
- Wady: dłuższy czas montażu, ryzyko błędów
Czytaj więcej: Cement portlandzki 42.5: jakie są jego zalety i różnice w porównaniu?
Izolacja płyty fundamentowej
Izolacja płyty fundamentowej obejmuje dwa kluczowe aspekty: przeciwwilgociową i termiczną. Izolacja przeciwwilgociowa, najczęściej w formie folii PE lub papy, chroni przed podciąganiem kapilarnym wody z gruntu. Jest to pierwsza linia obrony przed wilgocią.
Izolacja termiczna płyty fundamentowej to zazwyczaj warstwa styropianu XPS o grubości 10-20 cm. Zapobiega ucieczce ciepła do gruntu, znacząco poprawiając efektywność energetyczną budynku. Właściwa izolacja termiczna to fundament komfortowego i energooszczędnego domu.
Dylatacje i przerwy robocze
Dylatacje w płycie fundamentowej zapobiegają pękaniu betonu spowodowanemu zmianami temperatury i wilgotności. To kluczowy element dla trwałości konstrukcji. Stosuje się różne rodzaje dylatacji: obwodowe, przeciwskurczowe i konstrukcyjne.
Dylatacje obwodowe oddzielają płytę od ścian budynku. Przeciwskurczowe dzielą płytę na mniejsze pola, minimalizując naprężenia. Konstrukcyjne stosuje się w miejscach zmiany obciążeń lub geometrii płyty fundamentowej.
Przerwy robocze wykonuje się, gdy betonowanie nie może być przeprowadzone w jednym ciągu. Wymagają one specjalnego przygotowania, w tym oczyszczenia i nawilżenia powierzchni przed wznowieniem prac.
Rozmieszczenie dylatacji
Projektowanie dylatacji płyty fundamentowej wymaga dokładnej analizy. Uwzględnia się wymiary płyty, jej grubość, oraz przewidywane obciążenia. Kluczowe jest równomierne rozłożenie dylatacji na całej powierzchni płyty. Zapobiega to koncentracji naprężeń w jednym miejscu.
Typowe odległości między dylatacjami w płycie fundamentowej to 6-9 metrów. W budynkach o skomplikowanej geometrii mogą być one mniejsze.
Połączenie płyty fundamentowej ze ścianami
Połączenie płyty fundamentowej ze ścianami to newralgiczny punkt konstrukcji. Stosuje się kilka metod: zakotwienie prętów startowych, listwy startowe lub specjalne łączniki. Wybór zależy od rodzaju ścian i przewidywanych obciążeń.
Zabezpieczenie przed wilgocią w miejscu połączenia jest kluczowe. Stosuje się izolację pionową, często w formie folii kubełkowej lub bitumicznej.
Dla ścian murowanych typowe jest zakotwienie prętów startowych. Ściany prefabrykowane często wymagają specjalnych łączników. W przypadku ścian drewnianych stosuje się kotwy chemiczne lub mechaniczne.
Instalacje w płycie fundamentowej
Instalacje w płycie fundamentowej obejmują różne systemy. Oto najczęściej spotykane:
- Kanalizacja
- Wodociąg
- Instalacja elektryczna
- Ogrzewanie podłogowe
- Wentylacja mechaniczna
Instalacje prowadzi się w warstwie izolacji termicznej lub bezpośrednio w betonie. Wymaga to precyzyjnego planowania przed betonowaniem. Kluczowe jest unikanie osłabienia struktury płyty fundamentowej.
Uszczelnianie przejść instalacyjnych to krytyczny etap. Stosuje się specjalne kołnierze uszczelniające lub masy elastyczne. Zapobiega to przedostawaniu się wilgoci do wnętrza budynku.
Ogrzewanie podłogowe w płycie fundamentowej
Ogrzewanie podłogowe w płycie fundamentowej to efektywne rozwiązanie. Zapewnia równomierny rozkład ciepła w pomieszczeniach. Eliminuje też potrzebę instalacji grzejników, co wpływa na estetykę wnętrz.
Montaż ogrzewania podłogowego odbywa się przed betonowaniem płyty. Rury układa się na siatce zbrojeniowej lub mocuje do izolacji termicznej. Ważne jest precyzyjne rozmieszczenie, by uniknąć uszkodzeń podczas późniejszych prac.
Wykończenie górnej powierzchni płyty
Wygładzanie górnej powierzchni płyty fundamentowej to kluczowy etap. Stosuje się zacieraczki mechaniczne lub ręczne. Celem jest uzyskanie gładkiej, równej powierzchni pod przyszłe posadzki.
Przygotowanie pod posadzki może wymagać dodatkowego wyrównania. Często stosuje się cienką warstwę wylewki samopoziomującej. Zapewnia to idealnie równe podłoże.
Zabezpieczenie powierzchni płyty fundamentowej jest istotne. Stosuje się impregnaty lub powłoki uszczelniające. Chronią one beton przed wilgocią i ułatwiają późniejsze prace wykończeniowe.
Detale konstrukcyjne - kluczowe elementy
Detale konstrukcyjne płyty fundamentowej to elementy decydujące o jej trwałości i funkcjonalności. Obejmują one wzmocnienia narożników, przejścia instalacyjne, oraz miejsca połączeń z innymi elementami budynku. Prawidłowe wykonanie tych detali zapewnia szczelność i stabilność całej konstrukcji.
| Detal | Funkcja |
|---|---|
| Wzmocnienia narożników | Zapobieganie pękaniu w miejscach koncentracji naprężeń |
| Przejścia instalacyjne | Zapewnienie szczelności przy przeprowadzaniu instalacji |
| Połączenia ze ścianami | Stabilne i szczelne połączenie płyty z konstrukcją nadziemną |
| Dylatacje | Kompensacja naprężeń termicznych i skurczowych |
Przy projektowaniu detali płyty fundamentowej kluczowa jest precyzja. Warto konsultować się z doświadczonym konstruktorem. Uwzględnienie specyfiki gruntu i warunków klimatycznych to podstawa dobrego projektu. Pamiętaj, że dobrze zaprojektowane detale to inwestycja w trwałość całego budynku.
Płyta fundamentowa: kompleksowe rozwiązanie dla stabilnego i energooszczędnego budownictwa
Płyta fundamentowa to zaawansowane rozwiązanie konstrukcyjne, które łączy w sobie funkcje nośne, izolacyjne i instalacyjne. Jej wielowarstwowa struktura, obejmująca zbrojenie, izolację termiczną i przeciwwilgociową, tworzy solidną podstawę dla całego budynku. Kluczowe detale techniczne, takie jak dylatacje, połączenia ze ścianami czy przejścia instalacyjne, decydują o trwałości i funkcjonalności całej konstrukcji.
Prawidłowe zaprojektowanie i wykonanie płyty fundamentowej wymaga uwzględnienia wielu czynników. Od wyboru odpowiednich materiałów izolacyjnych, przez precyzyjne rozmieszczenie zbrojenia, po staranne wykończenie górnej powierzchni - każdy element ma znaczenie dla końcowego efektu. Szczególną uwagę należy zwrócić na detale konstrukcyjne, które zapewniają integralność i szczelność płyty.
Zastosowanie płyty fundamentowej niesie ze sobą liczne korzyści, w tym zwiększoną stabilność na trudnych gruntach, lepszą izolację termiczną oraz możliwość łatwej integracji systemów ogrzewania podłogowego. To rozwiązanie, choć początkowo może wydawać się bardziej skomplikowane, w długiej perspektywie przekłada się na wyższą efektywność energetyczną i trwałość budynku.
