Prowadzenie przewodów elektrycznych to kluczowy element instalacji elektrycznych w budynkach. Wymaga ono przestrzegania odpowiednich norm i przepisów, by zapewnić bezpieczeństwo i funkcjonalność. Podstawowe regulacje w Polsce określa ustawa Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury. Norma PN–HD 60364 zawiera szczegółowe wytyczne dla instalacji elektrycznych.
Ważne zasady obejmują używanie oddzielnych przewodów ochronnych i neutralnych, tworzenie połączeń wyrównawczych oraz prowadzenie tras przewodów w liniach prostych. Przewody miedziane są preferowane, zwłaszcza przy mniejszych przekrojach. W budynkach mieszkalnych wyznacza się specjalne strefy do prowadzenia przewodów, zarówno poziome, jak i pionowe.
Najważniejsze informacje:- Instalację elektryczną powinni wykonywać profesjonaliści z uprawnieniami
- Należy zachować bezkolizyjność z innymi instalacjami
- Trzeba umożliwić wymianę przewodów bez naruszania konstrukcji budynku
- Obwody odbiorcze w mieszkaniach powinny być wyodrębnione dla różnych zastosowań
- Przestrzeganie norm i przepisów jest kluczowe dla bezpieczeństwa
Przepisy i normy dotyczące instalacji elektrycznych
Prowadzenie przewodów elektrycznych wymaga znajomości i przestrzegania odpowiednich przepisów i norm. Kluczowe akty prawne regulujące tę kwestię to ustawa Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury. Dokumenty te stanowią podstawę prawną dla wykonywania instalacji elektrycznych w budynkach.
Norma PN-HD 60364 zawiera szczegółowe wytyczne dotyczące montażu instalacji elektrycznej. Określa ona m.in. wymagania dotyczące doboru przewodów, ich prowadzenia oraz zabezpieczeń. Przestrzeganie tej normy jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji.
Zgodność z przepisami i normami ma fundamentalne znaczenie. Gwarantuje ona nie tylko bezpieczeństwo użytkowników, ale także prawidłowe funkcjonowanie całej instalacji. Ponadto, przestrzeganie norm ułatwia późniejsze modernizacje i naprawy systemu elektrycznego.
Podstawowe zasady prowadzenia tras przewodów
Prowadzenie przewodów elektrycznych wymaga przestrzegania kilku kluczowych zasad. Trasy przewodów powinny być proste i przejrzyste, co ułatwia późniejszą konserwację i ewentualne naprawy. Należy unikać niepotrzebnych zakrętów i skrzyżowań, które mogą powodować trudności w identyfikacji poszczególnych obwodów.
Równoległość do krawędzi ścian i stropów jest kolejną ważną zasadą. Takie rozprowadzanie przewodów nie tylko poprawia estetykę, ale także ułatwia późniejsze prace remontowe. Warto pamiętać, że przewody powinny być prowadzone w sposób umożliwiający ich łatwą wymianę bez naruszania konstrukcji budynku.
- Prowadzenie tras w liniach prostych
- Zachowanie równoległości do krawędzi ścian i stropów
- Unikanie kolizji z innymi instalacjami
- Zapewnienie możliwości wymiany przewodów
- Stosowanie odpowiednich oznaczeni i kolorystyki przewodów
Czytaj więcej: Ile kosztuje doprowadzenie mediów do działki? Poznaj ceny

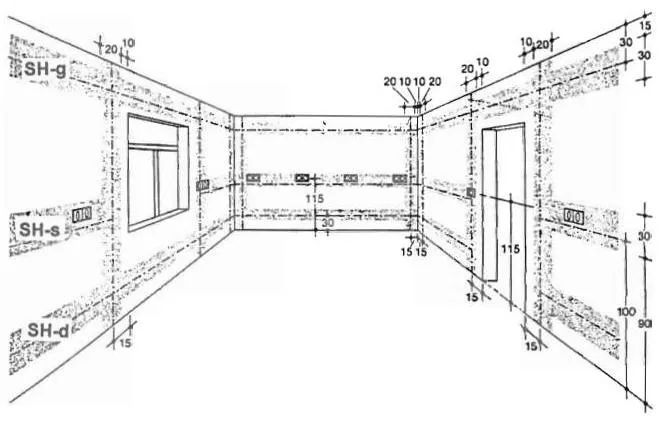

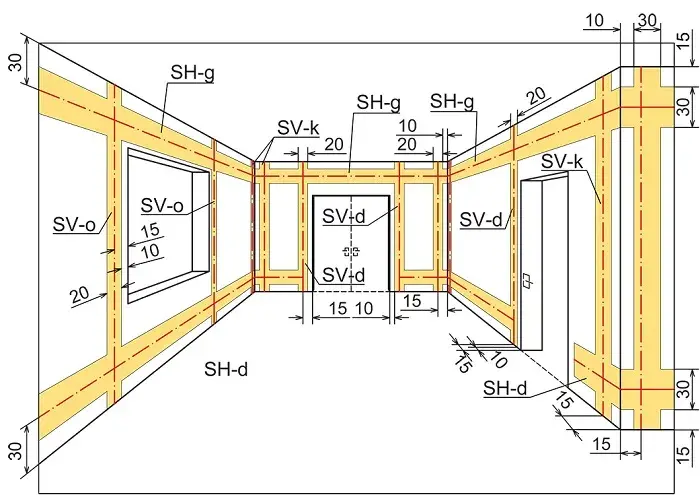

Strefy prowadzenia przewodów w budynkach mieszkalnych
W budynkach mieszkalnych wyznacza się specjalne strefy do prowadzenia przewodów elektrycznych. Strefy te dzielą się na poziome i pionowe, co ułatwia planowanie i wykonanie instalacji. Prawidłowe wyznaczenie tych stref jest kluczowe dla bezpieczeństwa i funkcjonalności całego systemu elektrycznego.
Strefy poziome obejmują obszary przy suficie, podłodze oraz na wysokości około 1 metra. Strefy pionowe natomiast są wyznaczane przy oknach, drzwiach oraz w narożnikach pomieszczeń. Takie rozplanowanie pozwala na uporządkowane układanie kabli i minimalizuje ryzyko przypadkowego uszkodzenia instalacji podczas prac remontowych.
W różnych pomieszczeniach mogą obowiązywać specyficzne wymagania dotyczące stref instalacyjnych. Na przykład, w łazienkach i kuchniach należy zwrócić szczególną uwagę na odległości od źródeł wody i wysokie temperatury. Przestrzeganie tych zasad jest kluczowe dla bezpieczeństwa użytkowania instalacji.
| Rodzaj strefy | Wymiary |
|---|---|
| Strefa pozioma górna | 15-45 cm pod sufitem |
| Strefa pozioma dolna | 15-45 cm nad podłogą |
| Strefa pozioma środkowa | 90-120 cm nad podłogą |
| Strefa pionowa przy otworach | 10-30 cm od krawędzi |
Jak prawidłowo wyznaczyć strefy instalacyjne?
Wyznaczanie stref instalacyjnych wymaga precyzji i planowania. Zacznij od narysowania schematu pomieszczeń, uwzględniając wszystkie otwory i stałe elementy wyposażenia. Następnie, korzystając z miarki lub lasera, odmierz i zaznacz odpowiednie odległości zgodnie z normami.
Pamiętaj o elastyczności - czasem konieczne może być dostosowanie stref do specyfiki pomieszczenia lub preferencji użytkownika. Zawsze jednak staraj się trzymać jak najbliżej zalecanych wymiarów, aby zapewnić zgodność z normami i bezpieczeństwo instalacji.
Wymagania dotyczące materiałów instalacyjnych
Wybór odpowiednich materiałów jest kluczowy dla bezpieczeństwa i trwałości instalacji elektrycznej. Przewody powinny być dobrane pod względem przekroju, izolacji i odporności na warunki środowiskowe. Ważne jest również stosowanie certyfikowanych złączek, puszek i innych elementów instalacyjnych.
Przewody miedziane są szczególnie zalecane ze względu na ich wysoką przewodność i odporność na korozję. Są one idealne do instalacji elektrycznych w budynkach mieszkalnych, zwłaszcza gdy przekrój nie przekracza 10 mm². Miedź zapewnia długotrwałą niezawodność i minimalizuje straty energii.
- Stosowanie przewodów o odpowiednim przekroju
- Wybór izolacji dostosowanej do warunków pracy
- Używanie certyfikowanych materiałów instalacyjnych
- Preferowanie przewodów miedzianych dla małych przekrojów
Zapewnienie bezkolizyjności z innymi instalacjami
Bezkolizyjność to klucz do bezpiecznego prowadzenia przewodów elektrycznych. Instalacja elektryczna musi być odpowiednio odseparowana od innych systemów, szczególnie od instalacji gazowej i wodnej. Minimalne odległości są określone w normach i muszą być ściśle przestrzegane.
Dla instalacji gazowej, minimalna odległość od przewodów elektrycznych wynosi zazwyczaj 10 cm. W przypadku instalacji wodnej, zaleca się zachowanie co najmniej 5 cm odstępu. Pamiętaj, że te wartości mogą się różnić w zależności od specyfiki budynku i lokalnych przepisów.
Planowanie tras przewodów powinno uwzględniać istniejące instalacje. Czasem konieczne jest zastosowanie specjalnych osłon lub przegród, aby zapewnić odpowiednią separację. Konsultacja z specjalistami od różnych instalacji może pomóc w uniknięciu potencjalnych konfliktów.
Jakie są konsekwencje nieprawidłowego rozmieszczenia instalacji?
Nieprawidłowe rozmieszczenie instalacji może prowadzić do poważnych zagrożeń. Zbyt bliskie sąsiedztwo przewodów elektrycznych i gazowych zwiększa ryzyko pożaru lub wybuchu w przypadku awarii.
Kolizje z instalacją wodną mogą skutkować zwarciami i porażeniem prądem. Ponadto, niewłaściwe rozplanowanie utrudnia późniejsze naprawy i modernizacje, co może generować dodatkowe koszty.
Projektowanie instalacji z myślą o przyszłej wymianie
Myślenie perspektywiczne jest kluczowe przy prowadzeniu przewodów elektrycznych. Instalacja powinna być zaprojektowana tak, aby umożliwić łatwą wymianę lub rozbudowę w przyszłości. To oznacza stosowanie odpowiednich puszek rozgałęźnych, zostawianie zapasu przewodów i unikanie prowadzenia kabli w miejscach trudno dostępnych.
Wykorzystanie rurek instalacyjnych lub koryt kablowych znacznie ułatwia późniejsze modyfikacje. Takie rozwiązania pozwalają na wymianę przewodów bez konieczności kucia ścian. Warto również rozważyć pozostawienie pustych rurek na potencjalne przyszłe rozszerzenia instalacji.
Dokumentacja techniczna instalacji jest nieoceniona przy planowaniu przyszłych zmian. Szczegółowy plan rozprowadzenia przewodów z oznaczeniem tras i punktów rozgałęzień znacznie ułatwi późniejsze prace. Pamiętaj, aby regularnie aktualizować tę dokumentację po każdej modyfikacji systemu.
Zabezpieczenia obwodów odbiorczych
Prawidłowe zabezpieczenie obwodów jest fundamentem bezpiecznej instalacji elektrycznej. Każdy obwód odbiorczy powinien być wyposażony w odpowiednie zabezpieczenia, dobrane do charakteru odbiorników i przekroju przewodów. To kluczowy element ochrony przed przeciążeniem i zwarciem.
Wyłączniki nadprądowe są podstawowym typem zabezpieczeń. Dobiera się je w zależności od obciążalności przewodów i mocy odbiorników. W obwodach z gniazdkami stosuje się dodatkowo wyłączniki różnicowoprądowe, które chronią przed porażeniem prądem.
Ważne jest też stosowanie ochrony przeciwprzepięciowej. Ograniczniki przepięć chronią urządzenia przed skokami napięcia, które mogą wystąpić np. podczas burzy. Pamiętaj, że prawidłowy dobór zabezpieczeń wymaga wiedzy i doświadczenia - warto skonsultować się z wykwalifikowanym elektrykiem.
- Wyłączniki nadprądowe - chronią przed przeciążeniem i zwarciem
- Wyłączniki różnicowoprądowe - zabezpieczają przed porażeniem
- Ograniczniki przepięć - chronią przed skokami napięcia
- Bezpieczniki topikowe - tradycyjna forma zabezpieczenia, rzadziej stosowana w nowych instalacjach
- Wyłączniki selektywne - zapewniają koordynację zabezpieczeń w rozbudowanych instalacjach
Rola wykwalifikowanych elektryków w instalacji
Profesjonalne prowadzenie przewodów elektrycznych wymaga wiedzy i doświadczenia. Wykwalifikowani elektrycy posiadają nie tylko teoretyczną wiedzę, ale także praktyczne umiejętności niezbędne do bezpiecznego wykonania instalacji. Ich rola jest kluczowa w zapewnieniu zgodności z normami i przepisami.
Uprawnienia elektryczne są gwarancją kompetencji. Elektrycy z odpowiednimi kwalifikacjami są na bieżąco z najnowszymi standardami i technologiami. Potrafią nie tylko wykonać instalację, ale także doradzić w kwestii optymalnych rozwiązań i potencjalnych ulepszeń.
Samodzielne układanie kabli przez osoby bez odpowiednich kwalifikacji niesie ze sobą poważne ryzyko. Błędy w instalacji mogą prowadzić do pożarów, porażeń prądem lub uszkodzeń sprzętu. Ponadto, niezgodna z normami instalacja może skutkować problemami prawnymi i odmową ubezpieczenia.
Jak sprawdzić kwalifikacje elektryka?
Weryfikacja uprawnień elektryka jest prosta, ale istotna. Poproś o okazanie aktualnych uprawnień SEP (Stowarzyszenia Elektryków Polskich) lub świadectwa kwalifikacyjnego wydanego przez Urząd Regulacji Energetyki.
Sprawdź również referencje i opinie o pracy elektryka. Doświadczeni fachowcy zwykle mają portfolio zrealizowanych projektów i mogą przedstawić rekomendacje od zadowolonych klientów.
Specyfika instalacji wtynkowych
Instalacja elektryczna wtynkowa wymaga szczególnej uwagi przy planowaniu i wykonaniu. Kluczowe jest zapewnienie odpowiedniej głębokości bruzd, aby przewody były właściwie zabezpieczone. Minimalna grubość warstwy tynku nad przewodami powinna wynosić co najmniej 5 mm.
Przy prowadzeniu przewodów elektrycznych w tynku, ważne jest zachowanie odpowiednich odległości od innych elementów. Od rur wodnych i gazowych należy zachować odstęp co najmniej 10 cm. W przypadku przewodów biegnących równolegle, odległość zależy od ich typu i napięcia.
Pamiętaj, że instalacja wtynkowa utrudnia późniejsze modyfikacje. Dlatego warto dokładnie zaplanować rozmieszczenie punktów elektrycznych i tras przewodów. Użycie elastycznych rurek instalacyjnych może ułatwić ewentualne przyszłe zmiany w instalacji.
| Typ przewodu | Zalecana odległość |
|---|---|
| Przewody jednofazowe | Minimum 5 cm |
| Przewody trójfazowe | Minimum 10 cm |
| Przewody niskoprądowe (np. antenowe) | Minimum 30 cm od przewodów silnoprądowych |
Okablowanie elektryczne w instalacji wtynkowej wymaga precyzji i staranności. Przewody powinny być układane bez naprężeń i zagięć, które mogłyby uszkodzić izolację. Użycie specjalnych uchwytów i klipsów ułatwia prawidłowe prowadzenie kabli w bruzdach.
Przy wykonywaniu bruzd należy uważać, aby nie uszkodzić konstrukcji budynku. Głębokość bruzd powinna być dostosowana do średnicy przewodów, ale nie powinna przekraczać 1/4 grubości ściany dla ścian jednowarstwowych. W przypadku ścian wielowarstwowych, bruzdy nie powinny naruszać warstwy konstrukcyjnej.
Po ułożeniu przewodów, a przed tynkowaniem, konieczne jest przeprowadzenie pomiarów i testów instalacji. Sprawdzenie ciągłości obwodów, rezystancji izolacji oraz skuteczności ochrony przeciwporażeniowej to niezbędne kroki przed zakryciem instalacji tynkiem. Dokumentacja tych pomiarów jest ważna dla późniejszej eksploatacji i ewentualnych napraw.
Podsumowanie
Prowadzenie przewodów elektrycznych to zadanie wymagające wiedzy, doświadczenia i precyzji. Przestrzeganie norm i przepisów jest kluczowe dla bezpieczeństwa i niezawodności instalacji. Prawidłowe wyznaczenie stref instalacyjnych, dobór odpowiednich materiałów i zabezpieczeń to fundamenty dobrej praktyki elektrycznej.
Pamiętaj, że montaż instalacji elektrycznej to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Dlatego tak ważne jest korzystanie z usług wykwalifikowanych elektryków. Ich wiedza i doświadczenie pozwalają uniknąć potencjalnych zagrożeń i zapewnić długotrwałe, bezawaryjne działanie systemu elektrycznego.
Planując rozprowadzanie przewodów, myśl perspektywicznie. Dobrze zaprojektowana instalacja powinna umożliwiać łatwą konserwację i ewentualne modyfikacje w przyszłości. Pamiętaj też o dokumentacji - szczegółowy plan instalacji będzie nieoceniony przy późniejszych pracach remontowych czy rozbudowie systemu.
Podsumowując, prawidłowe prowadzenie przewodów elektrycznych to sztuka łącząca wiedzę techniczną, przestrzeganie norm i myślenie przyszłościowe. Inwestycja w wysokiej jakości materiały i profesjonalne wykonanie to gwarancja bezpieczeństwa i komfortu użytkowania instalacji elektrycznej przez wiele lat.
Klucz do bezpiecznej i efektywnej instalacji elektrycznej
Prowadzenie przewodów elektrycznych to fundamentalna część każdej instalacji, wymagająca precyzji, wiedzy i przestrzegania norm. Od prawidłowego rozprowadzania przewodów zależy nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo użytkowników budynku. Kluczowe jest przestrzeganie zasad dotyczących stref instalacyjnych, doboru materiałów i zabezpieczeń.
Profesjonalne okablowanie elektryczne to inwestycja w przyszłość. Dobrze zaprojektowana i wykonana instalacja ułatwia późniejsze modernizacje, minimalizuje ryzyko awarii i zapewnia długotrwałą niezawodność. Pamiętajmy, że pozorne oszczędności na etapie montażu instalacji elektrycznej mogą prowadzić do poważnych konsekwencji w przyszłości.
Rola wykwalifikowanych elektryków w procesie układania kabli jest nie do przecenienia. Ich wiedza i doświadczenie gwarantują, że instalacja będzie nie tylko zgodna z normami, ale także optymalna pod względem funkcjonalności i bezpieczeństwa. Inwestycja w profesjonalne usługi to gwarancja spokoju i bezpieczeństwa na lata.
