Kolory kabli elektrycznych porządkują instalację i pomagają odróżnić żyłę fazową, neutralną oraz ochronną bez rozbierania wszystkiego na chybił trafił. W praktyce chodzi nie tylko o teorię, ale o bezpieczeństwo: ten sam przewód może wyglądać niewinnie, a mieć zupełnie inną funkcję niż się wydaje. W tym tekście pokazuję, jak czytać barwy żył w instalacji domowej, na co uważać w starym okablowaniu i kiedy kolor przestaje być wiarygodną wskazówką.
Najkrótsza wersja tego, co trzeba zapamiętać
- Żółto-zielony to przewód ochronny PE i nie powinien pełnić innej roli.
- Jasnoniebieski najczęściej oznacza neutralny N.
- Brązowy, czarny i szary to zwykle żyły fazowe.
- PEN ma oznaczenie mieszane i występuje tylko w określonych układach.
- W starej lub przerabianej instalacji nie zakładaj funkcji po samym kolorze.
- Przed dotknięciem przewodu sprawdź brak napięcia miernikiem, nie wzrokiem.
Jak czytać podstawowe kolory w nowej instalacji
W praktyce kolory kabli elektrycznych pomagają odróżnić żyłę fazową, neutralną oraz ochronną jeszcze zanim sięgniesz po miernik. W nowoczesnej instalacji domowej, zgodnej z europejską praktyką, najważniejsza zasada jest prosta: żółto-zielony rezerwuje się dla ochrony, a jasnoniebieski dla neutralnego; pozostałe barwy służą zwykle do żył fazowych. To właśnie dlatego przy gniazdach, lampach i rozdzielnicach kolory mają znaczenie większe niż sam opis na obudowie osprzętu.

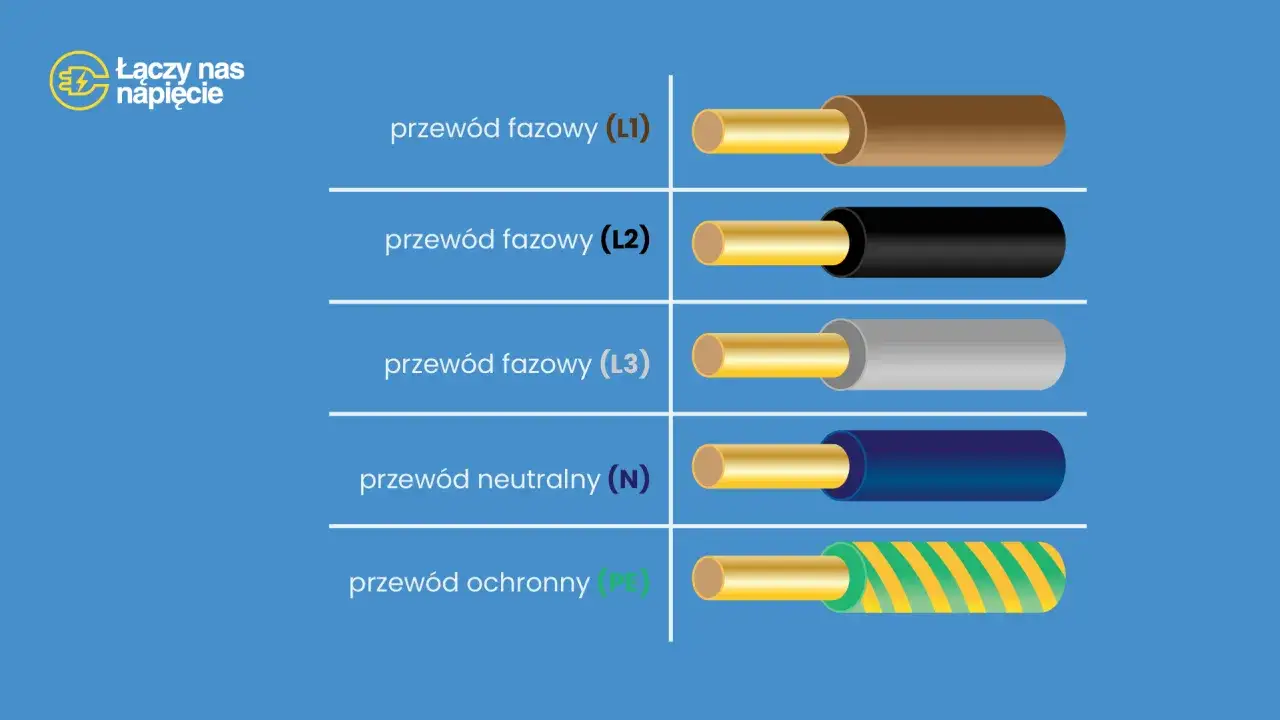

| Kolor żyły | Najczęstsza rola | Co to znaczy w praktyce | Na co uważać |
|---|---|---|---|
| Żółto-zielony | PE | Przewód ochronny, który ma odprowadzać uszkodzenie do ochrony przeciwporażeniowej | Nie używa się go jako fazy |
| Jasnoniebieski | N | Neutralny, czyli przewód roboczy powrotny | W wyjątkowych układach może pełnić inną rolę, ale tylko świadomie i po oznaczeniu |
| Brązowy | L1 | Najczęściej pierwsza faza w obwodzie jednofazowym lub trójfazowym | W instalacji 3-fazowej nie jest jedyną możliwą fazą |
| Czarny | L2 | Druga faza w układzie trójfazowym | Nie mylić z neutralnym ani z przewodem ochronnym |
| Szary | L3 | Trzecia faza w układzie trójfazowym | Często pojawia się tam, gdzie obwód zasila mocniejsze urządzenia |
| PEN | Ochronno-neutralny | Łączy funkcję ochronną i neutralną w jednym przewodzie | Wymaga poprawnego oznaczenia i nie występuje w każdym układzie |
Jeśli patrzę na instalację jednofazową, najczęściej szukam brązowego jako fazy, jasnoniebieskiego jako N i żółto-zielonego jako PE. W układzie trójfazowym dochodzą jeszcze czarny i szary, czyli kolejne fazy L2 i L3. To wystarcza do orientacji, ale nie do zgadywania po omacku, bo sama barwa nie mówi jeszcze, czy przewód został prawidłowo podłączony. Następna sekcja pokazuje właśnie ten problem.
Dlaczego sam kolor nie wystarcza
Najczęstszy błąd, jaki widzę przy domowych przeróbkach, to założenie, że kolor jest dowodem funkcji. Nie jest. Ktoś mógł wymieniać fragment instalacji, dołożyć kinkiet, przenieść włącznik albo po prostu użyć żyły pod ręką, a wtedy niebieski przestaje być pewnym neutralnym, a czarno-brązowy duet nie musi oznaczać dokładnie tego, czego oczekujesz.
Szczególnie ostrożnie podchodzę do miejsc, w których widać taśmy, koszulki termokurczliwe, dorabiane złączki albo różne odcienie izolacji w jednym obwodzie. To zwykle znak, że ktoś coś poprawiał po drodze. W takim układzie kolor jest tropem, nie gwarancją i zawsze warto potwierdzić funkcję przewodu pomiarem oraz schematem obwodu.
- Jeśli żyła ochronna nie ma żółto-zielonego oznaczenia, traktuję to jako sygnał alarmowy.
- Jeśli niebieski przewód ma wyjść jako faza, musi to być świadomy wyjątek i poprawne oznaczenie, a nie przypadek.
- Jeśli w puszce są ślady łączeń po kilku remontach, kolorystyka bywa już tylko częściową podpowiedzią.
To prowadzi wprost do starszych instalacji, bo tam barwy potrafią mylić nawet wtedy, gdy wszystko wygląda „porządnie”.
Stare instalacje potrafią zmylić bardziej niż nowe
W budynkach po kilku dekadach użytkowania spotyka się instalacje mieszane: część obwodów jest już modernizowana, część została po staremu, a część naprawiano bez konsekwentnego oznaczania. W praktyce mogą pojawić się przewody czerwone, czarne, białe, szare albo inne barwy dobrane bardziej „na oko” niż według zasad. W takich miejscach ja nie zakładam niczego tylko dlatego, że kabel wygląda znajomo.
Najrozsądniejsze podejście jest proste: najpierw identyfikacja, potem praca. Pomaga tu pomiar ciągłości, sprawdzenie rozdzielnicy i porównanie z tym, co faktycznie zasila dany punkt. Jeśli obwód był modernizowany etapami, ten sam kolor może oznaczać różne rzeczy w różnych częściach mieszkania, a to już prosta droga do błędu przy wymianie gniazdka albo lampy.
W starych domach szczególnie uważałbym na układ TN-C i przewód PEN, bo to właśnie on bywa źródłem nieporozumień przy późniejszym rozdziale na PE i N. Jeśli nie masz pewności, lepiej zatrzymać się na etapie rozpoznania niż doprowadzić do sytuacji, w której przewód ochronny zostanie omyłkowo potraktowany jak roboczy. Dalej przechodzę do jeszcze bardziej mylącego obszaru, czyli instalacji stałoprądowych i automatyki.
Kolory w prądzie stałym i automatyce działają inaczej
W obwodach DC, w zasilaczach, bateriach, fotowoltaice czy szafach sterowniczych nie ma jednego prostego, domowego schematu, który działa zawsze i wszędzie. Tu większe znaczenie mają oznaczenia na urządzeniu, dokumentacja producenta i opis zacisków niż sama barwa izolacji. To ważne, bo w takich układach jedna pomyłka potrafi unieruchomić cały system albo uszkodzić elektronikę, a nie tylko „wybić bezpiecznik”.
Jeśli pracuję przy takim obwodzie, szukam przede wszystkim oznaczeń + i -, numeracji żył oraz opisu toru zasilania. W instalacjach maszynowych i sterowniczych kolor bywa elementem konwencji projektowej, ale nie zastępuje schematu. Dlatego przy automatyce nie zgaduję po pamięci, tylko sprawdzam, co przewidział producent albo projektant.
- W fotowoltaice patrzę na dokumentację falownika i układ stringów, a nie tylko na barwę kabla.
- W zasilaniu bateryjnym ważne są biegunowość i zabezpieczenia, nie „intuicyjny” kolor żyły.
- W szafach sterowniczych kluczowe jest oznaczenie zacisków, bo kolory mogą się różnić między producentami.
Gdy już wiesz, że kolor nie zastępuje pomiaru, zostaje najważniejsza część: jak sprawdzać przewody tak, żeby nie zrobić sobie kłopotu.
Jak sprawdzać przewody bez zgadywania
Przy pracy z instalacją elektryczną kieruję się prostą kolejnością, która oszczędza czas i zmniejsza ryzyko pomyłki. Najpierw odłączam zasilanie odpowiedniego obwodu, potem sprawdzam brak napięcia miernikiem lub dwubiegunowym testerem, a dopiero później dotykam przewodów, rozpinam złącza albo zmieniam osprzęt. Sam wygląd żyły nie wystarcza, bo nawet dobrze opisany kabel może być w praktyce źle podłączony.
- Wyłącz właściwy obwód w rozdzielnicy, a nie „główny prąd w domu na wszelki wypadek”.
- Potwierdź brak napięcia sprawdzonym miernikiem, najlepiej przed i po pomiarze na znanym źródle.
- Porównaj kolory z dokumentacją i z układem zacisków w gnieździe, lampie lub puszce.
- Jeśli coś się nie zgadza, zatrzymaj pracę i identyfikuj przewód po funkcji, a nie po przypuszczeniu.
- Po modernizacji oznacz przewody i zostaw czytelny opis w rozdzielnicy, bo to pomaga przy kolejnej naprawie.
To szczególnie ważne w domach, gdzie ktoś wcześniej „poprawiał” instalację po swojemu. Im mniej zgadywania, tym mniej niespodzianek przy późniejszych pracach. Na końcu zostają już tylko najczęstsze pułapki, które widuję najczęściej na remontach.
Najczęstsze pomyłki, których łatwo uniknąć
Najbardziej kosztowna pomyłka jest zwykle banalna: ktoś uznaje, że niebieski zawsze oznacza neutralny, a żółto-zielony zawsze ochronny, i nie sprawdza nic więcej. Drugi klasyk to mieszanie barw po naprawie bez oznaczenia końców przewodu, przez co za pół roku nikt już nie wie, który kabel został „pożyczony” jako faza, a który nadal ma pełnić funkcję ochronną.
Trzecia rzecz to zbyt duże zaufanie do jednego testera albo jednego odczytu. W praktyce lepszy jest prosty, powtarzalny schemat: pomiar, weryfikacja, dopiero potem działania. To podejście działa także wtedy, gdy instalacja jest stara, rozbudowana lub po kilku remontach, bo w takich miejscach największym problemem nie jest teoria, tylko chaos po wcześniejszych przeróbkach.
Trzy zasady, które trzymam przy każdej rozdzielnicy
Po pierwsze, kolor traktuję jako wskazówkę, a nie wyrok. Po drugie, nie dotykam przewodu bez potwierdzenia braku napięcia. Po trzecie, jeśli coś zostało przerobione, oznaczam to tak, żeby za rok nie trzeba było odtwarzać całej historii z pamięci.
To proste zasady, ale właśnie one najczęściej robią różnicę między spokojną pracą a kosztownym błędem. Jeśli masz do czynienia ze starą albo mieszaną instalacją, lepiej poświęcić kilka minut na identyfikację niż później szukać usterki w całym obwodzie.
Jeśli mam zostawić jedną regułę, to tę: kolor traktuj jako pierwszą wskazówkę, a pomiar jako ostateczne potwierdzenie. To wystarcza, żeby pracować spokojniej, szybciej i bez niepotrzebnego ryzyka, niezależnie od tego, czy poprawiasz gniazdko, lampę, czy całą gałąź instalacji.
