W praktyce pod hasłem rozdzielnia chodzi zwykle o rozdzielnicę elektryczną: centralny punkt, w którym energia trafia do kolejnych obwodów, a zabezpieczenia pilnują, żeby awaria w jednym miejscu nie wyłączyła całego budynku. W tym artykule pokazuję, co powinno się znaleźć w środku, jak dobrać wielkość obudowy do mieszkania albo domu, ile to zwykle kosztuje i które błędy najczęściej psują całą instalację. To temat ważny nie tylko przy budowie, ale też przy remoncie i modernizacji starej elektryki.
Najważniejsze rzeczy o domowej rozdzielnicy
- To nie jest tylko skrzynka z bezpiecznikami - to punkt rozdziału, ochrony i porządku całej instalacji.
- W środku najczęściej są: rozłącznik główny, RCD, wyłączniki nadprądowe, ogranicznik przepięć i listwy PE/N.
- W domu jednorodzinnym sensowny zapas miejsca to zwykle 20-30% wolnych modułów.
- Zbyt mała obudowa, zbyt mało osobnych obwodów i brak opisu pól to najczęstsze źródła problemów.
- Przy modernizacji warto patrzeć nie tylko na cenę obudowy, ale też na koszty osprzętu, montażu i pomiarów końcowych.
Czym jest rozdzielnica i jak pracuje w instalacji
Patrzę na nią jak na miejsce, w którym instalacja przestaje być „jednym kablem do wszystkiego”, a zaczyna działać w logicznych odcinkach. Każdy obwód ma swoją rolę, swoje zabezpieczenie i swój limit obciążenia, więc problem z kuchnią, garażem albo oświetleniem nie musi od razu zatrzymywać całego domu.
W polskich warunkach technicznych instalacja ma zapewniać m.in. oddzielny przewód ochronny i neutralny, urządzenia różnicowoprądowe, wyłączniki nadprądowe, selektywność zabezpieczeń i ochronę przeciwprzepięciową. To ważne, bo dobra rozdzielnica nie jest ozdobą ściany, tylko narzędziem, które ma upraszczać diagnostykę i ograniczać skutki awarii.
W praktyce najważniejsze jest to, czy układ jest czytelny: wiadomo, który aparat za co odpowiada, da się szybko odciąć zasilanie i można bez stresu rozbudować instalację za kilka lat. Z tego punktu łatwo już przejść do pytania, co dokładnie powinno się w niej znaleźć.
Co powinno się w niej znaleźć, żeby instalacja była bezpieczna
Nie każda skrzynka z aparaturą zasługuje na miano dobrze zaprojektowanej. Ja sprawdzam przede wszystkim, czy elementy są dobrane do funkcji, a nie tylko „upchnięte” moduł po module.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Rozłącznik główny | Umożliwia szybkie odcięcie zasilania w całym budynku lub lokalu. | Ma być łatwo dostępny i jednoznacznie opisany. |
| RCD | Chroni przed porażeniem i wspiera ochronę przeciwpożarową. | W obwodach końcowych często stosuje się 30 mA; w nowych instalacjach zwykle sens ma typ A, bo lepiej pasuje do urządzeń z elektroniką. |

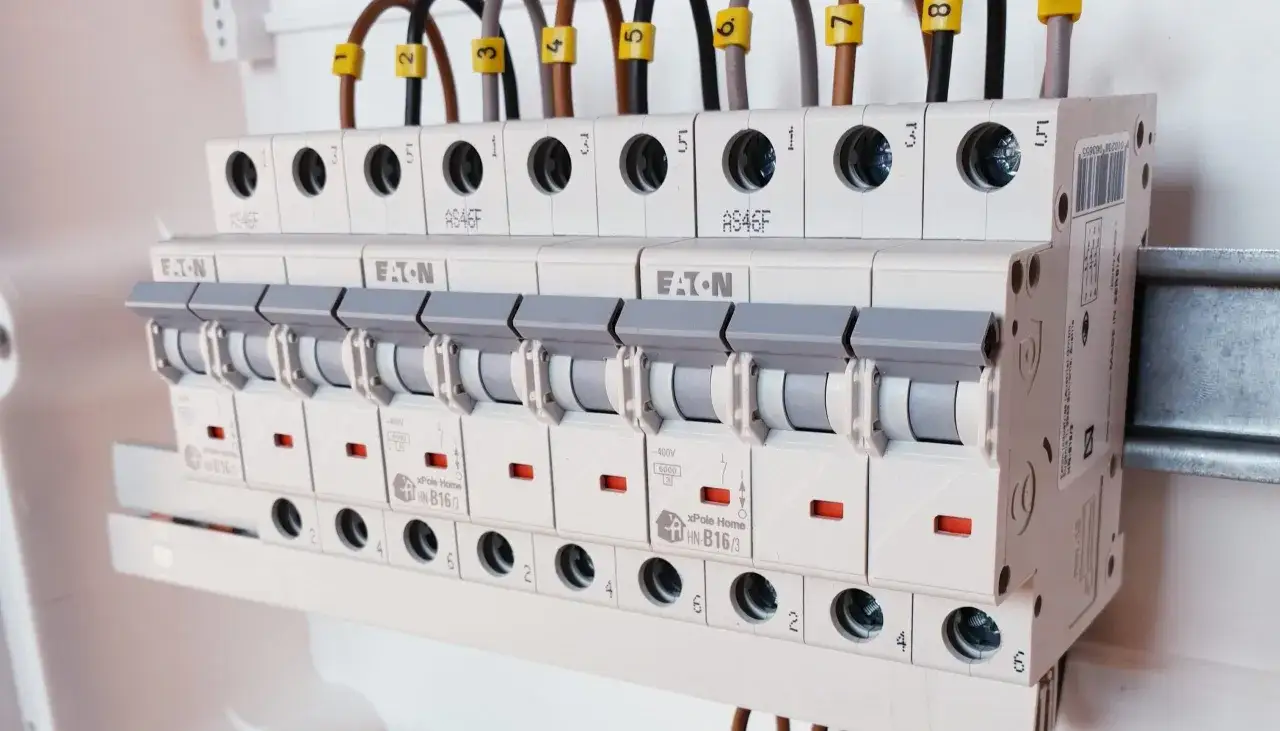

| Wyłączniki nadprądowe | Reagują na przeciążenie i zwarcie. | Dobiera się je do przekroju przewodów i charakteru obwodu, a nie „na zapas”. |

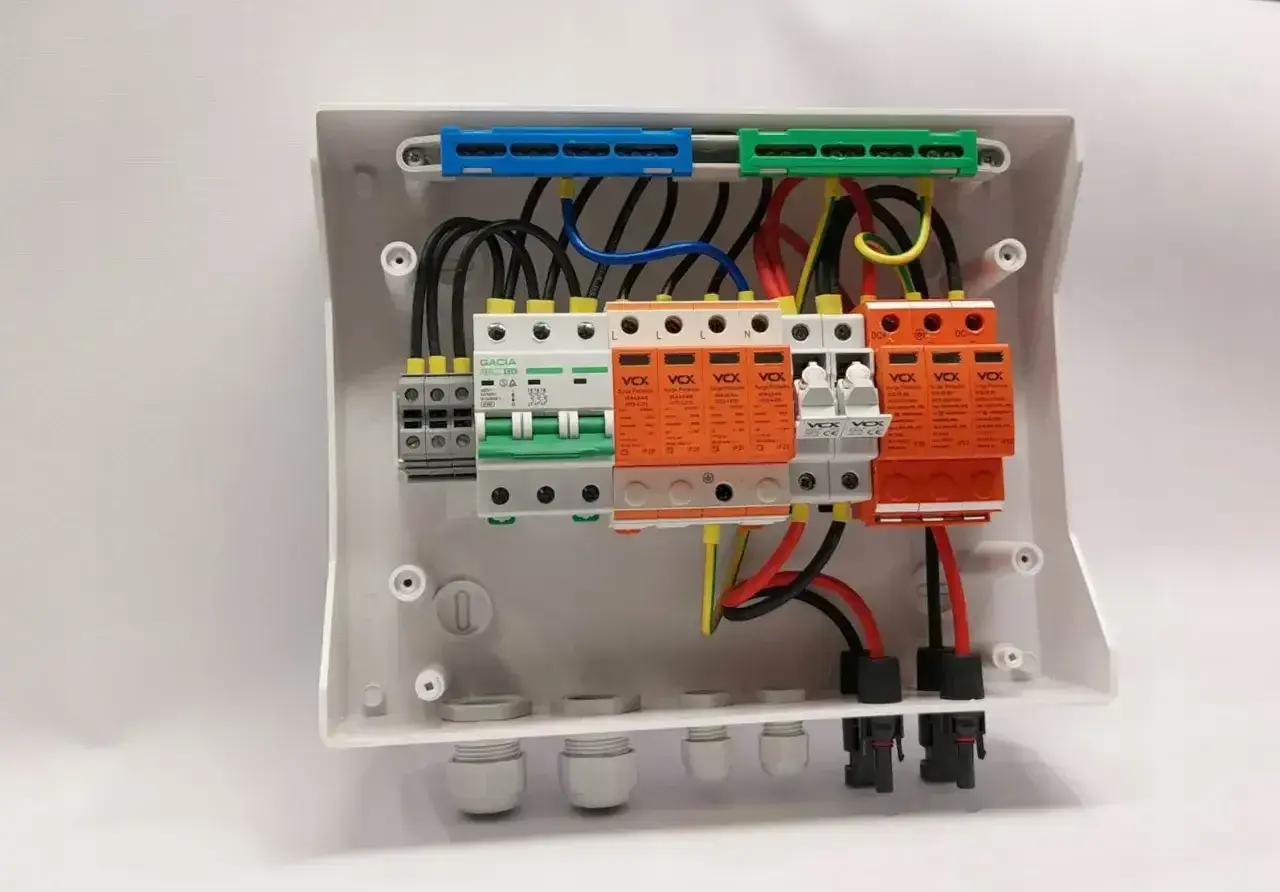

| Ogranicznik przepięć | Chroni instalację i sprzęt przed przepięciami z sieci i wyładowań. | W domu zwykle rozważa się typ 2, a typ 1+2 tam, gdzie układ ochrony wymaga mocniejszego zabezpieczenia. |
| Listwy PE i N | Porządkują połączenia przewodów ochronnych i neutralnych. | Powinny być czytelnie rozdzielone, z dobrym miejscem na przewody i bez „ścisku”. |
| Rezerwa modułów | Zostawia miejsce na przyszłą rozbudowę. | W praktyce dobrze działa zapas około 20-30% wolnej przestrzeni. |
Ja zwykle patrzę, czy oszczędność nie polega na rezygnacji z ochrony albo na nadmiernym grupowaniu obwodów pod jedną różnicówką. Tani element nie jest problemem sam w sobie; problem zaczyna się wtedy, gdy jedno wybicie gasi pół domu. Gdy to już uporządkowane, można sensownie dobrać rozmiar i miejsce montażu.
Jak dobrać wielkość i układ do mieszkania albo domu
Najpierw liczę obwody, dopiero potem moduły. To prostsze niż kupowanie obudowy „na oko”, a potem dokładanie kolejnych aparatów kosztem porządku i przejrzystości.
| Sytuacja | Praktyczny zakres modułów | Co to zwykle oznacza |
|---|---|---|
| Mieszkanie do 50-70 m² | 12-24 moduły | Podstawowe obwody, zwykle bez dużej automatyki i bez rozbudowanej rezerwy. |
| Dom 100-150 m² | 36-48 modułów | Osobne strefy dla kuchni, łazienek, oświetlenia, garażu i odbiorników większej mocy. |
| Dom większy, z PV, EV lub pompą ciepła | 72+ moduły | Miejsce na dodatkowe zabezpieczenia, automatykę i realną rozbudowę bez ścisku. |
Jeśli wiem, że za rok czy dwa dojdzie fotowoltaika, ładowarka samochodu albo większa automatyka, od razu zostawiam więcej miejsca. Dopłata do większej obudowy jest zwykle mniejszym kosztem niż późniejsze przerabianie gotowej szafy i przepinanie przewodów.
- Podtynkowa dobrze wygląda w mieszkaniu i nowym domu, ale wymaga wnęki oraz planu jeszcze przed wykończeniem ścian.
- Natynkowa wygrywa w modernizacji, garażu i pomieszczeniu technicznym, bo jest prostsza w montażu i serwisie.
- Wolnostojąca lub szafa techniczna ma sens przy większych instalacjach, kiedy naprawdę potrzebna jest spora rezerwa miejsca.
- Miejsce montażu powinno być suche, łatwo dostępne i logiczne dla domowników, a nie ukryte za stałą zabudową.
- W praktyce najlepiej sprawdza się korytarz, garaż albo pomieszczenie gospodarcze, czyli strefa, do której da się podejść bez przesuwania mebli.
Właśnie tu najczęściej wychodzi różnica między instalacją „na teraz” a instalacją przygotowaną na kolejne lata. Gdy już wiadomo, jak dobrać rozmiar i lokalizację, trzeba jeszcze uniknąć kilku błędów, które potrafią zepsuć nawet sensowny projekt.
Najczęstsze błędy, które potem kosztują najwięcej
- Jedna różnicówka na cały dom - drobne uszkodzenie lub upływ prądu odcina wszystko i szukanie problemu trwa dłużej, niż powinno.
- Brak opisu obwodów - gdy po pół roku trzeba coś wyłączyć, nikt nie pamięta, co zasila który wyłącznik.
- Za mała obudowa - przewody są zbyt ciasno ułożone, aparatura się grzeje, a na rozbudowę nie zostaje już ani jeden moduł.
- Łączenie zbyt wielu odbiorów w jednej grupie - kuchnia, łazienka, ogrzewanie i garaż nie powinny walczyć o to samo zabezpieczenie.
- Brak pomiarów po montażu - wizualnie wszystko może wyglądać dobrze, ale dopiero pomiary pokazują, czy instalacja rzeczywiście działa poprawnie.
- Oszczędzanie na ochronie - wyjęcie SPD albo zbyt słaba konfiguracja RCD często wychodzi najdrożej wtedy, gdy uszkodzi się sprzęt albo trzeba szukać usterki po ciemku.
Najbardziej podstępny błąd widzę wtedy, gdy ktoś uznaje, że skoro „prąd jest”, to reszta nie ma znaczenia. Tymczasem w elektryce to właśnie detal, selektywność i porządek robią różnicę między działającą instalacją a uciążliwą w serwisie. Skoro to jasne, zostaje kwestia pieniędzy.
Ile kosztuje komplet i kiedy modernizacja ma sens
Przy wycenie nie patrzę tylko na cenę samej skrzynki, bo to zwykle najmniejsza pozycja. O wiele ważniejsze jest to, ile kosztują aparaty, ich liczba, sposób grupowania obwodów i robocizna elektryka.
| Element | Typowy koszt w 2026 | Kiedy cena rośnie |
|---|---|---|
| Pusta obudowa 24 moduły | 40-200 zł | Gdy to model lepszej marki, metalowy albo o wyższym IP. |
| Pusta obudowa 48 modułów | 120-350 zł | Przy wersjach podtynkowych, z drzwiami lepszej jakości i większą estetyką. |
| RCD 2P 30 mA | 30-60 zł | Przy mocniejszych parametrach lub wersjach wielobiegunowych. |
| RCD 4P / mocniejszy | 100-200+ zł | Gdy dochodzi większa liczba faz albo bardziej wymagający układ. |
| Ogranicznik przepięć typ 2 | 80-300 zł | Przy rozbudowanych zestawach, lepszych klasach ochrony i większej liczbie modułów. |
| Ogranicznik przepięć typ 1+2 | 200-600 zł | Gdy instalacja wymaga mocniejszej ochrony i bardziej złożonego układu. |
| Robocizna montażu osprzętu | 250-800 zł | Przy większej liczbie obwodów, rozbudowie i dodatkowych pracach porządkowych. |
W praktyce kompletny koszt z typowym osprzętem często zamyka się w widełkach około 800-2000 zł w mieszkaniu i 2500-6000 zł w domu, a przy dodatkowej automatyce, fotowoltaice albo ładowarce EV budżet rośnie wyraźnie. To nie jest przypadek, tylko efekt większej liczby obwodów, dodatkowych zabezpieczeń i większej obudowy.
- Modernizacja ma sens, gdy w starej skrzynce brakuje RCD albo ochrony przeciwprzepięciowej.
- Warto ją zrobić, gdy obudowa jest już pełna i nie ma miejsca na nowe obwody.
- To dobry moment, kiedy instalacja często wybija, a nikt nie potrafi wskazać przyczyny bez rozkręcania połowy układu.
- Wymianę warto rozważyć także wtedy, gdy planujesz pompę ciepła, płytę indukcyjną, EV albo większą automatyzację domu.
Jeśli stara instalacja działa „na styk”, dokładanie pojedynczych aparatów zwykle daje tylko pozorną poprawę. Lepszy efekt daje przemyślana modernizacja całości, bo wtedy od razu naprawiasz porządek, bezpieczeństwo i rezerwę miejsca. Zanim jednak uznam temat za zamknięty, zawsze robię jeszcze ostatni przegląd.
Zanim zamkniesz obudowę, sprawdź te rzeczy
Na tym etapie liczy się nie tylko to, czy wszystko działa, ale też czy za pół roku da się szybko znaleźć usterkę bez rozkręcania połowy szafy. Dobrze zrobiona rozdzielnica jest czytelna od pierwszego dnia i nadal czytelna po kilku latach użytkowania.
- Każdy obwód ma czytelny opis i da się go odróżnić bez zgadywania.
- Przewody są ułożone bez naprężeń, a zaciski nie są dociśnięte „na siłę”.
- RCD reaguje na test, a najlepiej także na pomiar wykonany po montażu.
- Wykonane są pomiary ciągłości przewodów ochronnych, rezystancji izolacji i impedancji pętli zwarcia.
- Obudowa ma zapas miejsca, więc nic nie napiera na aparaty i nie utrudnia chłodzenia.
- W środku zostaje prosty schemat albo choćby logiczny opis układu, który ułatwia późniejszy serwis.
Ja zostawiam też kilka wolnych modułów oznaczonych jako rezerwa. To drobiazg, który przy późniejszej rozbudowie oszczędza demontażu, nerwów i przypadkowych przeróbek całej instalacji.
