Schemat podłączenia domofonu - kolory kabli to mit?

Natasza Woźniak 27 maja 2026

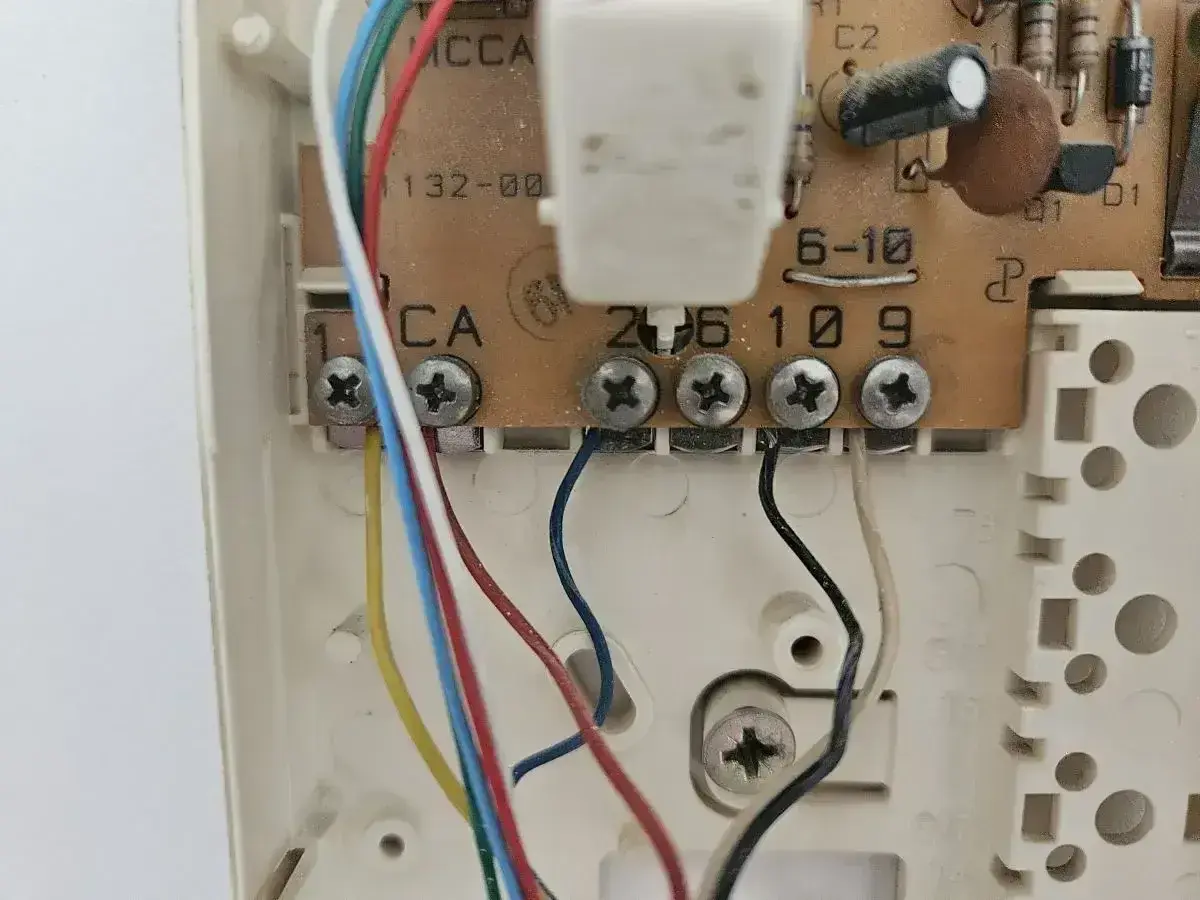

Schemat podłączenia domofonu: kolorowe kable podłączone do zacisków 1, 6, 10, 9.

Spis treści

W domofonie najwięcej zamieszania robi nie sam aparat, tylko sposób, w jaki opisano przewody. W praktyce schemat podłączenia domofonu i kolory kabli trzeba czytać razem z typem instalacji, bo ten sam odcień żyły w różnych systemach może oznaczać coś zupełnie innego. Poniżej pokazuję, jak rozpoznać funkcje przewodów, jak odróżnić instalację 4- i 6-żyłową oraz kiedy lepiej nie zgadywać.

Najważniejsze zasady przed podłączeniem domofonu

  • Nie ma jednego uniwersalnego kodu kolorów - najpierw sprawdza się funkcję zacisków, a dopiero potem barwy przewodów.
  • W starszych unifonach najlepiej sfotografować stare połączenia i przepisać numery zacisków przed demontażem.
  • W instalacji 4-żyłowej zwykle występują masa, mikrofon, głośnik i wywołanie, a w 6-żyłowej osobno dochodzi tor otwierania zamka.
  • Przewody domofonu warto prowadzić z dala od 230 V, bo zakłócenia i awarie pojawiają się bardzo szybko.
  • W systemach 2-przewodowych liczy się zgodność z modułem, a nie kolor żył, bo bywa to instalacja bezpolaryzacyjna.

Dlaczego kolory kabli w domofonie nie tworzą jednego standardu

Najczęstszy błąd początkujących jest prosty: ktoś zakłada, że czerwony zawsze oznacza zasilanie, niebieski mikrofon, a zielony otwieranie. W domofonach to się po prostu nie trzyma jednego wzorca. W instrukcji Wekty wprost zaleca się, by przed demontażem zapisać kolory przewodów i numery przyłączy, a potem podłączyć nowy unifon dokładnie tak samo. To bardzo praktyczna wskazówka, bo kolor żyły nie mówi jeszcze, jaką pełni funkcję.

Z mojego doświadczenia wynika, że w starych blokach problemem bywa też historia instalacji: ktoś wymienił unifon, ktoś dołożył nowy kabel, ktoś pomieszał żyły przy remoncie i po latach zostaje już tylko chaos. Dlatego patrzę na funkcję przewodu, nie na jego barwę. Kolor jest podpowiedzią, ale nigdy nie dowodem. To właśnie od tego zależy, czy dalsze kroki będą szybkie, czy skończą się losowym przepinaniem przewodów.

Gdy to uporządkujemy, można przejść do czytania starej instalacji bez zgadywania na ślepo.

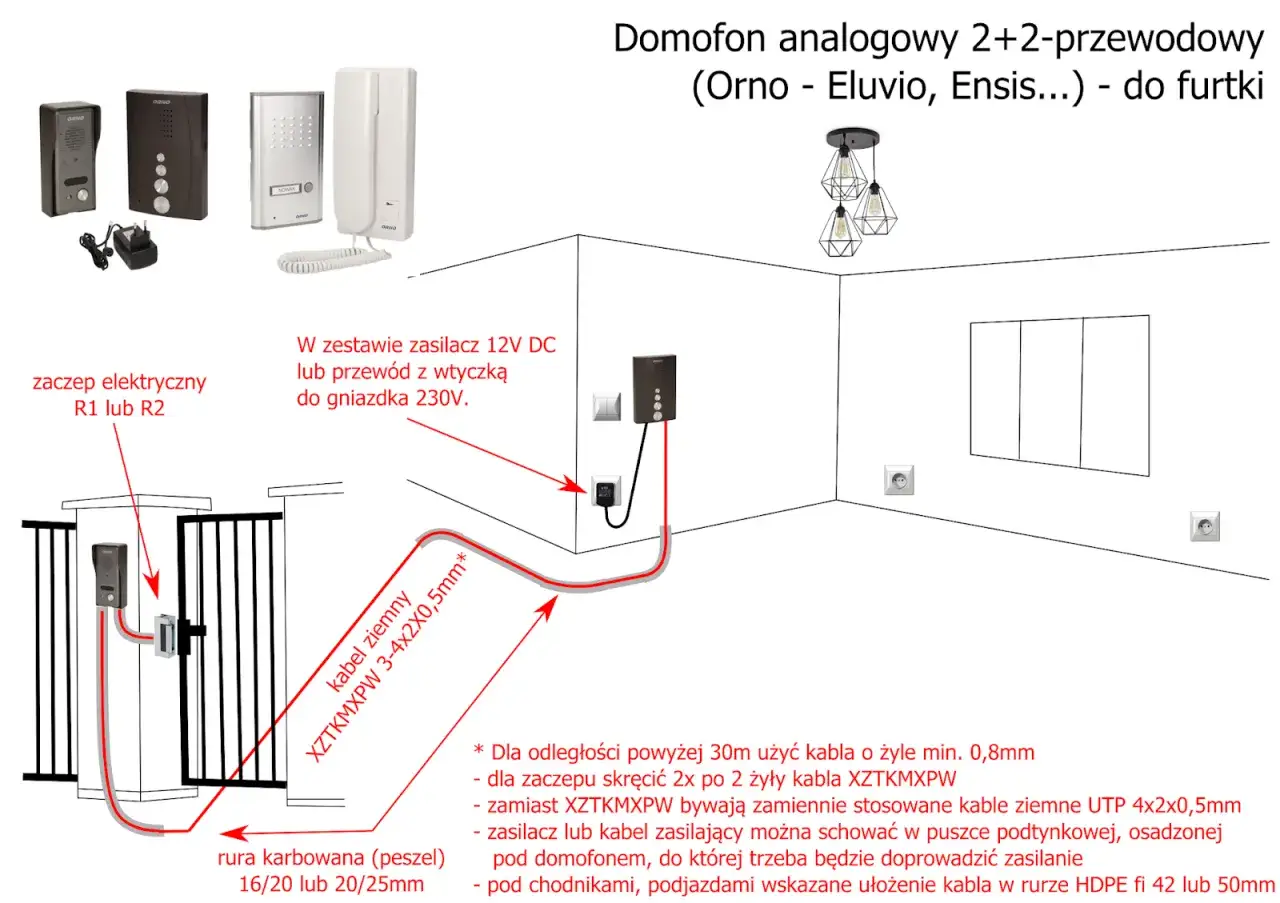

Schemat podłączenia domofonu analogowego 2+2-przewodowego. Pokazuje rozmieszczenie elementów, zasilanie 12V DC, zaczep elektryczny i kolory kabli.

Jak odczytać przewody w starej instalacji bez zgadywania

Jeżeli masz przed sobą stary unifon, zaczynam od bardzo prostego porządku pracy. Najpierw robię zdjęcie listwy zaciskowej, potem opisuję każdy przewód taśmą, a dopiero później odłączam stare urządzenie. To oszczędza czas i chroni przed sytuacją, w której po 20 minutach nie pamiętasz już, co było gdzie.

  1. Zrób wyraźne zdjęcie zacisków i widoku całej puszki.
  2. Oznacz przewody numerami albo krótkimi opisami, zanim cokolwiek odkręcisz.
  3. Sprawdź oznaczenia na unifonie: najczęściej spotkasz symbole typu masa, mikrofon, głośnik, wywołanie i zamek.
  4. Jeśli wymieniasz aparat tego samego producenta, przepisz układ 1:1 zamiast wymyślać nowy porządek.
  5. Jeśli producent jest inny, porównaj funkcje zacisków w instrukcji nowego modelu ze starym połączeniem.

W praktyce przydaje się jeszcze jedna rzecz: multimetr albo prosty tester ciągłości. Nie po to, żeby robić z tego laboratorium, tylko żeby sprawdzić, czy dana żyła faktycznie prowadzi tam, gdzie myślisz. Jeśli przewód jest stary, skorodowany albo nadłamany przy zacisku, sam kolor niczego nie uratuje.

Funkcja żyły Do czego służy Co zwykle zdradza błąd
Masa Punkt odniesienia dla całego toru audio i otwierania Brak rozmowy, brak reakcji przy otwieraniu, dziwne zachowanie innych żył
Mikrofon Przenosi głos z mieszkania do kasety zewnętrznej Druga strona nic nie słyszy albo dźwięk jest bardzo cichy
Głośnik Przenosi sygnał z zewnątrz do unifonu Lokator nie słyszy osoby przy wejściu
Wywołanie Odpowiada za sygnał dzwonka Unifon milczy przy naciskaniu przycisku na panelu
Elektrozaczep Służy do otwierania furtki lub drzwi Przycisk otwarcia nie robi nic albo działa tylko czasami

Gdy już ustalisz, która żyła robi co, łatwiej odróżnisz typ instalacji i zrozumiesz, dlaczego jeden domofon działa na czterech przewodach, a inny potrzebuje ich więcej.

Jak wygląda typowy układ 4- i 6-żyłowy

W domofonach analogowych najczęściej spotkasz dwa układy: 4-żyłowy i 6-żyłowy. W wersji 4-żyłowej masz zwykle masę, mikrofon, głośnik i wywołanie. W wersji 6-żyłowej dochodzą osobne przewody dla otwierania zamka. To ważne, bo w praktyce zmienia nie tylko liczbę żył, ale też logikę podłączenia.

Typ instalacji Co zawiera Co to oznacza w praktyce Na co uważać
4-żyłowa Masa, mikrofon, głośnik, wywołanie Prostszy układ, często spotykany w starszych mieszkaniach Otwieranie bywa realizowane zwarciem masy do mikrofonu lub głośnika
6-żyłowa Masa, mikrofon, głośnik, wywołanie i dwa przewody zamka Więcej przewodów, ale łatwiej rozdzielić funkcje Łatwo pomylić tor zamka z torem audio
3+1 lub 5+1 Układ zacisków zależny od konkretnego producenta Często wymaga ustawienia zworek w unifonie Nie wolno zakładać, że numer zacisku oznacza tę samą funkcję w każdym modelu

W starszych unifonach listwa może być ustawiona pionowo, a numeracja zacisków wtedy wygląda inaczej, niż się spodziewasz na pierwszy rzut oka. To drobiazg, który potrafi zabrać pół godziny, jeśli ktoś go nie zauważy. Dlatego zawsze patrzę na oznaczenia, a nie tylko na fizyczne położenie śrubek.

Jeśli instalacja jest analogowa, a przewody masz opisane tylko kolorami, przechodzi się do najbardziej praktycznej części: odtworzenia funkcji żył na podstawie połączenia starego aparatu i objawów działania.

Co zrobić, gdy masz tylko kolory przewodów

Jeżeli w puszce widzisz wyłącznie barwy, bez sensownego opisu, nie zaczynam od zgadywania. Najpierw sprawdzam, czy da się odtworzyć dawny układ po śladach na starym unifonie: przyciśnięte śruby, odcisk przewodu, resztki oznaczeń na listwie. Jeśli to nie pomaga, kolejność jest prosta: masa, audio, wywołanie, na końcu zamek.

Kolory typu biały, czerwony, zielony, niebieski albo żółty pojawiają się bardzo często, ale same w sobie nie mówią nic pewnego. W jednej instalacji czerwony będzie zasilaniem, w innej linią rozmowy, a w jeszcze innej zwykłą żyłą wywołania. Z tego powodu nie ufam opisom „z internetu” bez kontekstu konkretnego modelu.

Przeczytaj również: Prąd przemienny w domu - Co oznaczają 230/400 V i 50 Hz?

Najbezpieczniejsza kolejność pracy

  • Ustal, czy aparat jest analogowy czy cyfrowy.
  • Sprawdź, czy stary unifon ma oznaczenia 1, 2, 3, 6, CA, M, G albo podobne.
  • Jeśli masz stary aparat tego samego producenta, przepisz połączenie dokładnie tak samo.
  • Jeśli nie masz pewności, testuj tylko przy odłączonym zasilaniu i po jednej zmianie naraz.
  • Nie używaj przypadkowych kolorów jako „zamienników” dla toru audio lub otwierania.

W praktyce często pomaga też zwykłe opisanie żył markerem lub taśmą samoprzylepną. To banalne, ale przy kolejnej wymianie unifonu oszczędza najwięcej czasu. Jeśli do tego dodasz zdjęcie listwy, masz już dokumentację, która naprawdę się przydaje.

Gdy instalacja nie jest klasycznym analogiem, zasady są jeszcze inne, bo wchodzi system 2-przewodowy albo wideodomofon z własnym standardem pracy.

Kiedy trafisz na domofon cyfrowy albo 2-żyłowy

W systemach 2-przewodowych kolor żyły ma zwykle mniejsze znaczenie niż zgodność z konkretnym modułem. W dokumentacji BTicino taki układ jest opisany jako bezpolaryzacyjny, czyli podłączenie jest prostsze i mniej podatne na klasyczne pomyłki związane z biegunowością. To dobra wiadomość dla użytkownika, ale zła dla osób, które chcą zgadywać na podstawie barw.

Przy takich instalacjach trzeba pilnować jeszcze dwóch rzeczy. Po pierwsze, przewodów domofonu nie prowadzi się razem z instalacją 230 V, bo zakłócenia potrafią skutecznie zepsuć rozmowę albo wywołanie. Po drugie, nie należy sztucznie zwiększać przekroju przez łączenie dwóch żył równolegle, bo to rozwiązanie tylko wygląda sprytnie, a w praktyce bywa zawodne.

Element Praktyczna zasada Co daje w realnej instalacji
Przewód 2-żyłowy Trzymaj się schematu producenta Mniej błędów przy podłączeniu
Przekrój żył Przy dłuższych odcinkach wybieraj grubszy kabel Mniej spadków napięcia i stabilniejsza praca
Trasa przewodu Oddziel ją od przewodów energetycznych Mniej zakłóceń i trzasków
Połączenia Nie łącz żył równolegle „na siłę” Unikasz przegrzewania i niepewnych styków

W praktyce producenci wideodomofonów często podają też konkretne widełki długości dla przewodów, na przykład 0,75 mm2 do około 60 m i 1,5 mm2 do około 120 m. Przy dłuższych odcinkach dobór kabla robi się już naprawdę istotny, bo to nie jest kosmetyka, tylko warunek stabilnej pracy. Dzięki temu łatwiej ocenić, czy problem leży w kolorach, czy po prostu w zbyt słabym przewodzie.

Skoro wiadomo już, kiedy kolor nie ma znaczenia, pozostaje ostatnia rzecz: typowe błędy, które w praktyce psują cały montaż.

Najczęstsze błędy, które psują działanie domofonu

Najwięcej usterek widzę nie przez „zły domofon”, tylko przez drobne pomyłki montażowe. Czasem wystarczy zamieniona masa, czasem luźny zacisk, a czasem kabel prowadzony tuż obok przewodu zasilającego. Efekt bywa różny, ale objawy zwykle powtarzają się według dość czytelnego schematu.

Objaw Najbardziej prawdopodobna przyczyna Co sprawdzić najpierw
Nie dzwoni Źle podpięte wywołanie albo przerwany przewód Zacisk wywołania i ciągłość żyły
Słychać tylko jedną stronę Pomylony mikrofon z głośnikiem Oznaczenia zacisków i kolejność żył
Przycisk otwarcia nie działa Brak masy, zły tor zamka albo niezgodny typ unifonu Układ zacisków i zworki w aparacie
Szumy, brzęczenie, przerywanie Przewody biegną razem z 230 V albo styk jest słaby Trasa kabla i dokręcenie śrub
Działa tylko po dociśnięciu przewodu Utleniona żyła albo uszkodzony zacisk Stan końcówki przewodu i zacisku

Warto też pamiętać o jednej rzeczy, która często umyka: jeśli instalacja jest dłuższa, a kabel zbyt cienki, awaria może wyglądać jak problem z domofonem, choć w rzeczywistości winny jest spadek napięcia. To dlatego tak ważny jest dobór przewodu do długości trasy, a nie tylko sam fakt, że „coś jest podłączone”.

Jeżeli objawy nie pasują do prostego błędu połączenia, nie brnąłbym dalej w przypadkowe przepinanie żył. Lepiej zebrać dane i domknąć temat raz, niż wracać do niego kilka razy.

Co warto zapisać, zanim zamkniesz puszkę

Po poprawnym podłączeniu zostaw sobie ślad na przyszłość. Ja zapisuję trzy rzeczy: zdjęcie listwy, numerację zacisków i krótki opis funkcji każdej żyły. Jeśli przy kolejnym remoncie trzeba będzie coś odłączyć, taka notatka oszczędza mnóstwo nerwów.

Jeżeli masz instalację starszą niż jeden unifon albo nie jesteś pewien, czy system jest analogowy czy cyfrowy, zatrzymaj się przed domysłami. Wtedy najlepiej spisać model urządzenia, sprawdzić typ kabla i zweryfikować, czy przewody domofonu nie biegną zbyt blisko 230 V. To są drobiazgi, ale właśnie one najczęściej decydują o tym, czy domofon działa od razu, czy trzeba wracać do niego drugi raz.

Najbardziej praktyczna zasada jest prosta: najpierw funkcja, potem kolor, na końcu test działania. Jeśli trzymasz się tej kolejności, schemat podłączenia domofonu przestaje być zgadywanką, a staje się normalną, uporządkowaną czynnością. Właśnie tak najbezpieczniej podejść do każdego unifonu, niezależnie od tego, jakie barwy kabli zostawił po sobie poprzedni montaż.

FAQ - Najczęstsze pytania

Nie, kolory kabli w domofonie nie są uniwersalne. Ten sam kolor może oznaczać inną funkcję w zależności od typu instalacji i producenta. Zawsze należy kierować się funkcją zacisków, a nie tylko barwą przewodu.

Zrób zdjęcie starych połączeń, oznacz przewody i sprawdź oznaczenia na unifonie (np. masa, mikrofon, głośnik, wywołanie, zamek). Wymieniając na nowy aparat tego samego producenta, przepisz układ 1:1. Pomocny będzie też multimetr.

W instalacji 4-żyłowej (masa, mikrofon, głośnik, wywołanie) otwieranie zamka bywa realizowane zwarciem masy. W 6-żyłowej dochodzą osobne przewody dla zamka, co ułatwia rozdzielenie funkcji, ale zwiększa liczbę kabli.

Brak dzwonka to często źle podpięte wywołanie lub przerwany przewód. Słaba jakość dźwięku lub brak dźwięku z jednej strony może wskazywać na pomylony mikrofon z głośnikiem lub luźne połączenia. Sprawdź zaciski i ciągłość żył.

Do typowych błędów należą: zamieniona masa, luźne zaciski, prowadzenie przewodów domofonu obok instalacji 230 V (powoduje zakłócenia) oraz niewłaściwy dobór przekroju kabla do długości instalacji, co prowadzi do spadków napięcia.
