Uziemienie instalacji elektrycznej to kluczowy element bezpieczeństwa w domach jednorodzinnych. Chroni przed porażeniem prądem i rozpraszaniem energii elektrycznej. W Polsce jest to obowiązkowe dla nowych budynków i zalecane dla starszych. Istnieją różne rodzaje uziemień: pionowe, poziome i kombinowane. Prawidłowe wykonanie uziemienia wymaga fachowej wiedzy i regularnych kontroli.
Najważniejsze informacje:- Uziemienie chroni przed porażeniem prądem i wyładowaniami atmosferycznymi
- W Polsce jest obowiązkowe dla nowych budynków
- Wyróżniamy uziemienia pionowe, poziome i kombinowane
- Głębokość instalacji to minimum 0,6 m dla poziomego i 3 m dla pionowego
- System uziemiający składa się z uziomu, przewodu uziemiającego i szyny uziemiającej
- Po instalacji konieczne są regularne kontrole skuteczności uziemienia
Czym jest uziemienie instalacji elektrycznej?

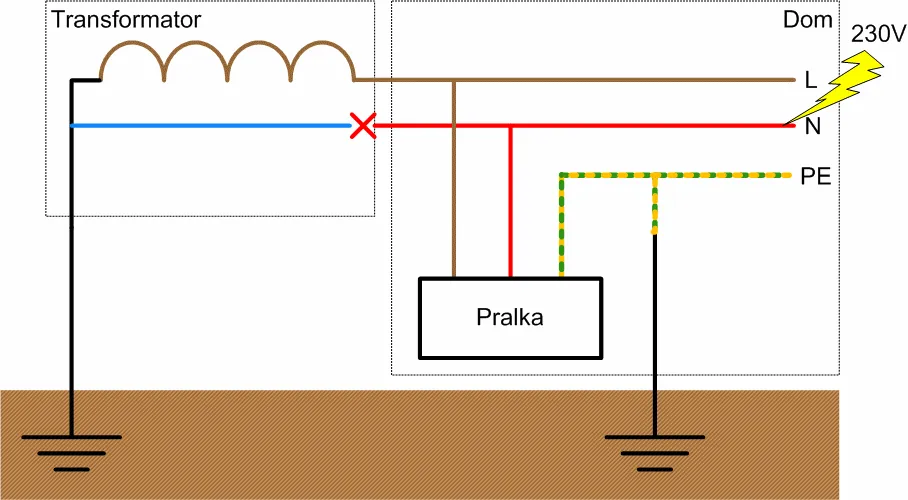

Uziemienie instalacji elektrycznej w domu jednorodzinnym to system połączeń przewodzących, które łączą elementy instalacji z ziemią. Jego głównym zadaniem jest odprowadzenie nadmiaru ładunków elektrycznych do gruntu.
Uziemienie domu pełni kluczową rolę w zapewnieniu bezpieczeństwa mieszkańców. Chroni przed porażeniem prądem elektrycznym w przypadku awarii. Dodatkowo, zabezpiecza budynek przed skutkami wyładowań atmosferycznych, odprowadzając energię pioruna do ziemi.
Podstawowe funkcje systemu uziemiającego to:
- Ochrona przed porażeniem prądem
- Zabezpieczenie przed przepięciami
- Stabilizacja napięcia w sieci elektrycznej
- Umożliwienie prawidłowego działania urządzeń różnicowoprądowych
Rodzaje uziemień w domach jednorodzinnych
Uziemienia pionowe

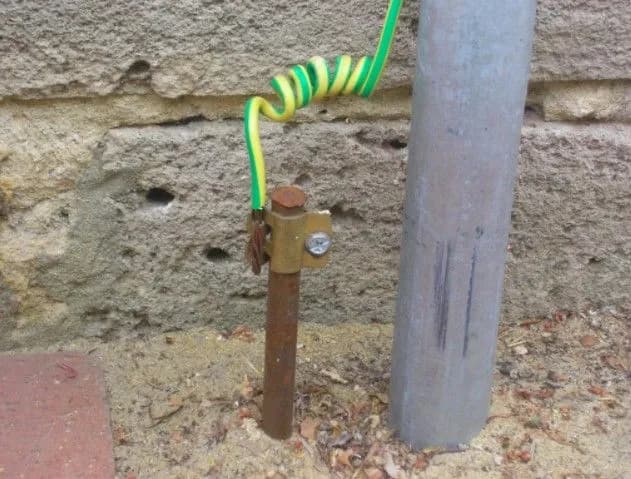

Uziemienia pionowe to pręty lub rury wbijane głęboko w ziemię. Stosuje się je głównie na terenach o ograniczonej powierzchni lub gdy grunt na głębokości jest bardziej przewodzący.
Zaletą tego rozwiązania jest oszczędność miejsca i łatwość instalacji. Wadą może być konieczność wbicia prętów na znaczną głębokość, co czasem wymaga specjalistycznego sprzętu. Uziemienia pionowe sprawdzają się szczególnie dobrze w gęstej zabudowie miejskiej.
Uziemienia poziome
Uziemienia poziome to przewody ułożone w ziemi na odpowiedniej głębokości. Wykorzystuje się je najczęściej na terenach o dużej powierzchni, gdzie grunt jest łatwy do wykopania.
Plusem tego typu instalacji uziemienia jest duża powierzchnia styku z gruntem, co poprawia skuteczność. Minusem może być konieczność wykonania rozległych wykopów. Uziemienia poziome są idealne dla domów z dużymi działkami.
Uziemienia kombinowane
Uziemienia kombinowane łączą cechy uziemień pionowych i poziomych. Stosuje się je, gdy pojedynczy rodzaj uziemienia nie zapewnia wystarczającej skuteczności.
Korzyścią z wykorzystania tego rozwiązania jest zwiększona niezawodność i skuteczność ochrony przeciwporażeniowej. Uziemienia kombinowane sprawdzają się w trudnych warunkach gruntowych.
Uziomy fundamentowe i otokowe
Uziom fundamentowy to przewód umieszczony w betonie fundamentów budynku. Uziom otokowy to przewód ułożony wokół budynku w ziemi. Naturalne uziomy wykorzystują metalowe elementy konstrukcyjne budynku, podczas gdy sztuczne są specjalnie instalowane.
| Cecha | Uziom fundamentowy | Uziom otokowy |
| Lokalizacja | W fundamencie | Wokół budynku |
| Zalety | Trwałość, ochrona przed korozją | Łatwy dostęp, możliwość rozbudowy |
Czytaj więcej: Cement portlandzki 42.5: jakie są jego zalety i różnice w porównaniu?
Kluczowe elementy systemu uziemiającego
Główne elementy systemu uziemiającego to: uziom, przewód uziemiający, zacisk probierczy i szyna uziemiająca.
Uziom to element przewodzący umieszczony w ziemi, zapewniający bezpośredni kontakt elektryczny z gruntem. Jego rolą jest rozprowadzanie prądów zwarciowych i wyładowań atmosferycznych. Przewód uziemiający łączy uziom z instalacją elektryczną budynku, umożliwiając odprowadzenie ładunków. Zacisk probierczy służy do wykonywania pomiarów rezystancji uziemienia, co jest kluczowe dla oceny skuteczności systemu. Szyna uziemiająca to element łączący różne części instalacji, zapewniający wyrównanie potencjałów.
Jak prawidłowo wykonać uziemienie? Instrukcja krok po kroku
- Wybór rodzaju uziemienia Zdecyduj, czy zastosujesz uziemienie pionowe, poziome czy kombinowane, biorąc pod uwagę warunki gruntowe i dostępną przestrzeń.
- Przygotowanie terenu Wykonaj niezbędne wykopy lub otwory pod elementy uziemiające, zachowując wymagane głębokości i odległości.
- Montaż uziomu Zainstaluj wybrany rodzaj uziomu, upewniając się, że ma dobry kontakt z gruntem.
- Podłączenie przewodu uziemiającego Połącz uziom z przewodem uziemiającym, stosując odpowiednie złącza odporne na korozję.
- Instalacja zacisku probierczego Zamontuj zacisk probierczy w dostępnym miejscu, umożliwiając przyszłe pomiary.
- Wykonanie pomiarów Przeprowadź pomiary rezystancji uziemienia, aby upewnić się, że spełnia ono wymagane normy.
Wymagania prawne dotyczące uziemienia w Polsce
Zgodnie z aktualnymi przepisami, każdy nowy budynek mieszkalny w Polsce musi być wyposażony w instalację uziemienia. Norma PN-HD 60364-5-54:2011 określa szczegółowe wymagania dotyczące uziemień i przewodów ochronnych. Przepisy te mają na celu zapewnienie maksymalnego bezpieczeństwa elektrycznego w domu.
W przypadku starszych budynków, które nie posiadają uziemienia, właściciele są zobowiązani do jego wykonania, o ile jest to technicznie możliwe. Dotyczy to szczególnie sytuacji, gdy przeprowadzana jest modernizacja instalacji elektrycznej.
Nieprzestrzeganie norm dotyczących uziemienia może skutkować poważnymi konsekwencjami. W przypadku kontroli lub awarii, właściciel może zostać zobowiązany do natychmiastowego usunięcia nieprawidłowości. Brak odpowiedniego uziemienia może również wpłynąć na odmowę wypłaty odszkodowania przez ubezpieczyciela w przypadku szkód związanych z instalacją elektryczną.
- Zapewniają ciągłą skuteczność ochrony przeciwporażeniowej
- Pozwalają wykryć ewentualne uszkodzenia systemu uziemiającego
- Są wymagane przez prawo i ubezpieczycieli
Minimalne głębokości i odległości dla różnych typów uziemień
| Typ uziemienia | Minimalna głębokość | Minimalna odległość od budynku |
| Poziome | 0,6 m | 1 m |
| Pionowe | 3 m | - |
| Otokowe | 0,5 m | 0,5 m |
Przestrzeganie prawidłowych wymiarów przy instalacji uziemienia jest kluczowe dla jego skuteczności. Odpowiednia głębokość zapewnia stabilne warunki pracy uziomu, niezależnie od zmian pogodowych. Zachowanie minimalnych odległości od budynku chroni fundamenty przed uszkodzeniami i zapewnia optymalną dystrybucję ładunków elektrycznych w gruncie.
Dlaczego regularne kontrole uziemienia są kluczowe?
Regularne kontrole uziemienia instalacji elektrycznej w domu jednorodzinnym mają zasadnicze znaczenie dla utrzymania skutecznej ochrony. Pozwalają wykryć ewentualne uszkodzenia lub pogorszenie parametrów systemu uziemiającego, zanim staną się one niebezpieczne.
Kontrole zapewniają, że uziemienie domu spełnia aktualne normy bezpieczeństwa. W przypadku wykrycia nieprawidłowości, możliwe jest szybkie podjęcie działań naprawczych.
Zaleca się przeprowadzanie kontroli uziemienia co najmniej raz na 5 lat. W przypadku budynków narażonych na trudne warunki atmosferyczne lub usytuowanych na terenach o wysokim ryzyku wyładowań atmosferycznych, kontrole powinny być częstsze.
Zagrożenia wynikające z braku lub nieprawidłowego uziemienia
- Ryzyko porażenia prądem elektrycznym
- Uszkodzenia sprzętu elektronicznego
- Pożary spowodowane zwarciami
- Nieskuteczna ochrona przed wyładowaniami atmosferycznymi
- Zakłócenia w pracy urządzeń elektrycznych
Każde z tych zagrożeń może prowadzić do poważnych konsekwencji zdrowotnych lub finansowych. Brak odpowiedniego uziemienia zwiększa ryzyko porażenia prądem, co może skutkować obrażeniami lub śmiercią.
Aby uniknąć tych zagrożeń, kluczowe jest prawidłowe wykonanie i regularna konserwacja systemu uziemiającego. Warto regularnie przeprowadzać pomiary rezystancji uziemienia i kontrolować stan połączeń. W przypadku wątpliwości, zawsze należy skonsultować się z wykwalifikowanym elektrykiem.
Uziemienie: Fundament bezpieczeństwa elektrycznego w Twoim domu
Uziemienie instalacji elektrycznej w domu jednorodzinnym to nie tylko wymóg prawny, ale przede wszystkim kluczowy element ochrony życia i mienia. Prawidłowo wykonane i regularnie konserwowane uziemienie chroni przed porażeniem prądem, pożarami i uszkodzeniami sprzętu elektronicznego.
Wybór odpowiedniego typu uziemienia - pionowego, poziomego czy kombinowanego - zależy od warunków gruntowych i specyfiki budynku. Niezależnie od rodzaju, kluczowe jest przestrzeganie minimalnych głębokości i odległości podczas instalacji. Regularne kontrole, najlepiej co 5 lat, zapewniają ciągłą skuteczność systemu uziemiającego.
Pamiętaj, że brak lub nieprawidłowe uziemienie może prowadzić do poważnych zagrożeń. Dlatego warto zainwestować w profesjonalną instalację i konserwację, aby zapewnić sobie i swoim bliskim maksymalne bezpieczeństwo elektryczne w domu.
