Zawór zasuwowy to jeden z tych elementów instalacji, o których zwykle przypomina się dopiero wtedy, gdy trzeba szybko odciąć odcinek rurociągu albo uporządkować przepływ w całym układzie. W tym tekście wyjaśniam, jak działa, kiedy ma sens, czym różni się od innych zaworów oraz na co patrzeć przy doborze do instalacji wodnej, grzewczej czy przeciwpożarowej. Dorzucam też praktyczne wskazówki montażowe, bo przy takim elemencie liczy się nie tylko cena, ale przede wszystkim właściwe zastosowanie.
Najważniejsze rzeczy o zaworze zasuwowym w skrócie
- To armatura odcinająca, która najlepiej pracuje w pozycji pełnego otwarcia albo pełnego zamknięcia.
- Nie jest dobrym wyborem do dławienia przepływu, bo może to prowadzić do kawitacji, wibracji i szybszego zużycia.
- W instalacjach wodnych najczęściej spotyka się konstrukcje klinowe, zwykle z miękkim uszczelnieniem.
- Przy doborze najważniejsze są średnica DN, ciśnienie PN, materiał korpusu, rodzaj medium i sposób sterowania.
- Ceny mocno rosną wraz ze średnicą i wykonaniem: małe modele kosztują dziesiątki złotych, duże sieciowe już kilka tysięcy.
- W praktyce najlepiej sprawdza się tam, gdzie armatura ma długo pozostawać otwarta lub zamknięta, a nie być stale przestawiana.
Jak działa zawór zasuwowy i kiedy ma sens
To armatura odcinająca, w której element zamykający przesuwa się prostopadle do osi przepływu. W pozycji otwartej medium płynie prawie „na wprost”, a po zamknięciu klin opada i szczelnie odcina odcinek instalacji. Dzięki temu przepływ przy pełnym otwarciu jest zwykle bardzo korzystny hydraulicznie.
W praktyce traktuję ten typ armatury jako rozwiązanie do pracy „0 albo 1” - albo odcinek ma być otwarty, albo ma być odcięty. Nie jest to zawór do regulowania natężenia przepływu. Przy częściowym przymknięciu rośnie ryzyko hałasu, wibracji, kawitacji i przyspieszonego zużycia gniazda oraz klina. To właśnie dlatego w instalacjach wodociągowych i technicznych taka armatura sprawdza się tam, gdzie zmiana stanu nie zachodzi co kilka minut, tylko raczej okazjonalnie.
Jeśli czytelnik pyta mnie, gdzie to ma największy sens, odpowiadam krótko: na odcinkach, które przez dłuższy czas mają pozostać otwarte albo zamknięte. Gdy potrzebna jest częsta obsługa albo zdalne sterowanie, lepiej od razu patrzeć na rozwiązania z napędem. To prowadzi prosto do budowy, bo od niej zależy zarówno trwałość, jak i wygoda eksploatacji.
Z czego składa się konstrukcja i co wpływa na trwałość

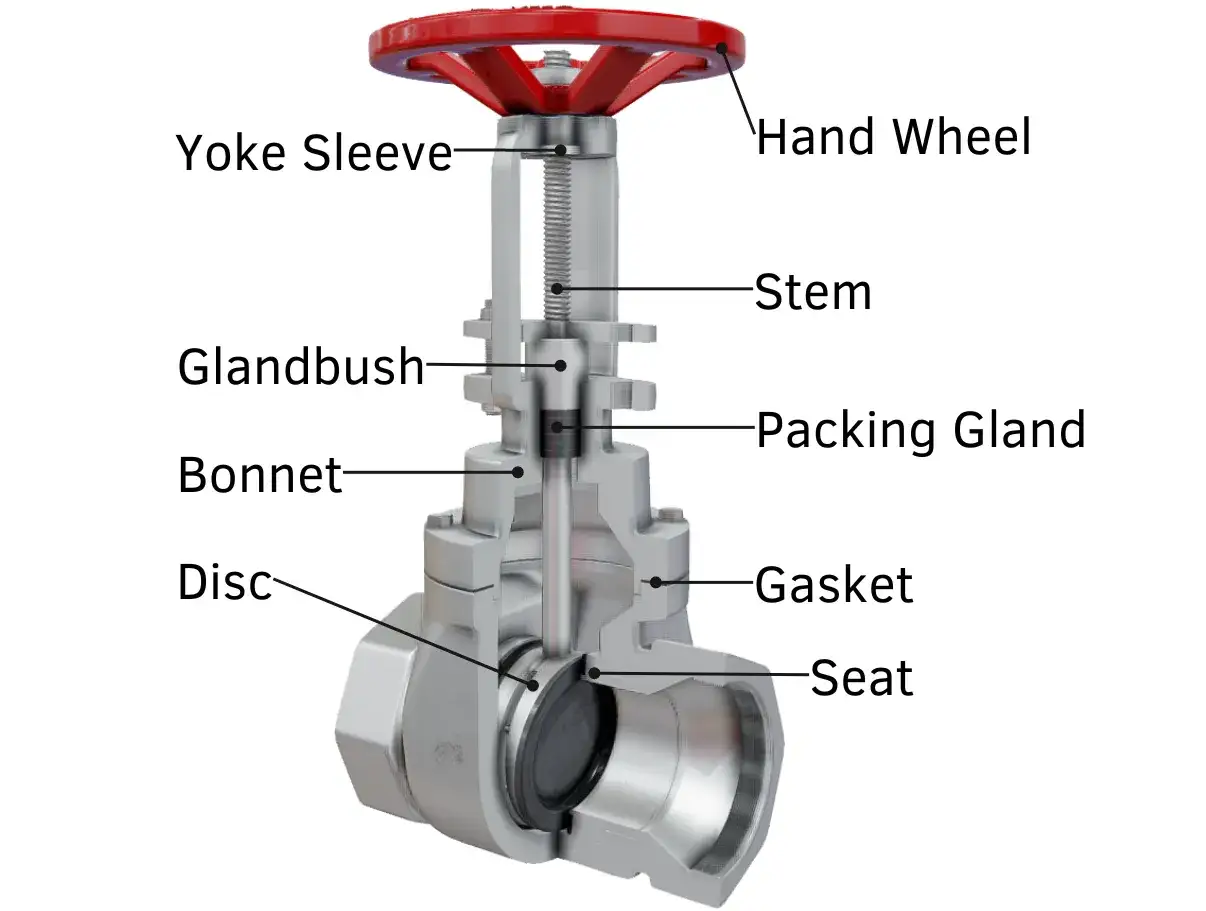

Najprostszy opis jest taki: korpus, klin, trzpień, uszczelnienia i mechanizm sterujący. W praktyce właśnie te elementy decydują o tym, czy armatura będzie pracowała lekko i szczelnie przez lata, czy po kilku sezonach zacznie się klinować albo przepuszczać. Ja zawsze sprawdzam przede wszystkim materiał korpusu, rodzaj uszczelnienia oraz to, czy trzpień jest wznoszący, czy niewznoszący.
W instalacjach wodnych często spotyka się korpusy z żeliwa sferoidalnego, mosiądzu albo stali nierdzewnej. Żeliwo dobrze znosi duże średnice i sieci zewnętrzne, mosiądz bywa wygodny w mniejszych instalacjach budynkowych, a stal nierdzewna daje lepszą odporność w trudniejszych warunkach środowiskowych. Uszczelnienia z EPDM są popularne tam, gdzie medium to woda, bo zapewniają dobrą szczelność i rozsądny kompromis między trwałością a ceną.
Warto też zwrócić uwagę na detale mniej widowiskowe, ale bardzo praktyczne: powłokę antykorozyjną, możliwość serwisowania pokrywy, obecność wskaźnika położenia i sposób przyłączenia do rurociągu. Jeśli armatura ma pracować w ziemi albo w ciasnym pomieszczeniu technicznym, te „drobiazgi” często robią większą różnicę niż sam katalogowy opis. Następny krok to zrozumienie, jakie odmiany występują najczęściej i do czego każda z nich naprawdę pasuje.
Jakie odmiany spotyka się w instalacjach
W instalacjach nie ma jednego uniwersalnego modelu. Inaczej wybiera się armaturę do wody pitnej, inaczej do ścieków, a jeszcze inaczej do układu, w którym liczy się szybki dostęp serwisowy. Najprościej uporządkować to według konstrukcji i sposobu pracy.
| Typ | Co go wyróżnia | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Klinowa miękkouszczelniająca | Klin dociska się do elastycznego gniazda, co daje bardzo dobrą szczelność. | Sieci wodociągowe, instalacje budynkowe, układy, w których liczy się pewne odcięcie. | Wrażliwsza na zabrudzenia i nieprawidłową pracę przy częściowym przymknięciu. |
| Klinowa z uszczelnieniem metalowym | Twardsze powierzchnie uszczelniające, lepsza odporność na wyższe temperatury. | Warunki bardziej wymagające, także część instalacji przemysłowych. | Zwykle wymaga dokładniejszego doboru i nie wybacza zanieczyszczeń tak łatwo jak wersja miękka. |
| Z trzpieniem wznoszącym | Położenie trzpienia pokazuje, czy armatura jest otwarta, czy zamknięta. | Gdy operator ma od razu widzieć stan pracy. | Potrzebuje więcej miejsca nad armaturą. |
| Z trzpieniem niewznoszącym | Wrzeciono pozostaje w korpusie, dlatego konstrukcja jest bardziej kompaktowa. | Podziemne lub ciasne instalacje, przepompownie, miejsca z ograniczoną przestrzenią. | Stan otwarcia nie jest tak czytelny bez wskaźnika położenia. |
| Nożowa | Cienki element zamykający lepiej radzi sobie z medium zawierającym cząstki stałe. | Ścieki, osady, pulpę, niektóre procesy przemysłowe. | To już inna rodzina armatury, nie do każdej klasycznej instalacji wodnej. |
W sieciach wodnych najczęściej wygrywa odmiana klinowa, bo łączy prostą pracę z dobrym odcięciem i korzystnym przepływem przy pełnym otwarciu. W większych średnicach spotyka się również wykonania do DN 600, a w handlu powszechne są już modele od małych średnic po armaturę dla dużych magistrali. To naturalnie prowadzi do pytania, gdzie ten typ armatury sprawdza się najlepiej, a gdzie lepiej od razu wybrać inne rozwiązanie.
Gdzie sprawdza się najlepiej, a gdzie lepiej wybrać inny zawór
Zawór zasuwowy dobrze pracuje w instalacjach wodociągowych, na przyłączach, w kotłowniach, w części układów przeciwpożarowych oraz w instalacjach, gdzie trzeba odcinać całe sekcje podczas serwisu. Ma sens również w większych średnicach, bo przy pełnym otwarciu daje prosty tor przepływu i niewielkie straty ciśnienia. To ważne szczególnie wtedy, gdy instalacja ma działać długo i stabilnie, bez ciągłego kręcenia pokrętłem.
Nie jest natomiast najlepszym wyborem, jeśli ktoś oczekuje szybkiego, częstego przełączania albo precyzyjnego ustawiania przepływu. W takich miejscach zwykle lepiej sprawdza się zawór kulowy albo rozwiązanie dobrane specjalnie do regulacji. Ja patrzę na to bardzo praktycznie: jeśli armatura ma służyć do odcinania, wybór jest logiczny; jeśli ma „kręcić się” codziennie i po trochu sterować strumieniem, zaczynają się problemy.
Warto też pamiętać o różnicy między popularnym odcięciem a regulacją. Przydławiona zasuwa szybciej się zużywa, bo turbulentny przepływ potrafi uszkodzić klin i gniazdo. To jeden z tych błędów, które przez długi czas pozostają niezauważone, a potem kończą się wyciekami i kosztowną wymianą. Skoro wiadomo już, gdzie ten typ ma sens, dobrze przejść do kwestii pieniędzy, bo cena potrafi zaskoczyć bardziej niż sama konstrukcja.
Ile kosztuje armatura tego typu i od czego zależy cena
Ceny są bardzo rozpięte. Mały mosiężny model z gwintem można kupić za około 40-50 zł brutto, ale już większe zawory do instalacji wodnych w wykonaniu żeliwnym i z klasą ciśnienia PN10 albo PN16 potrafią kosztować ponad 3000 zł za sztukę. Różnica nie wynika z „marki na pudełku”, tylko z realnych parametrów: średnicy, materiału, ciśnienia roboczego, uszczelnienia i sposobu sterowania.
Na koszt wpływa też sam napęd. Wersja ręczna jest najtańsza, natomiast siłownik elektryczny albo pneumatyczny potrafi znacząco podnieść budżet całej sekcji. Do tego dochodzą elementy, których nie widać na pierwszy rzut oka: zabezpieczenie antykorozyjne, certyfikacja do danego medium, możliwość pracy pod ziemią, wskaźnik położenia czy dodatkowe króćce serwisowe. Im bardziej wymagająca instalacja, tym mniej opłaca się oszczędzać na samym korpusie.
Jeżeli miałbym uprościć temat do jednej zasady, powiedziałbym tak: płacisz nie za samą możliwość zamknięcia przepływu, ale za pewność, że armatura zrobi to bezawaryjnie w konkretnych warunkach. To właśnie dlatego kolejny krok to dobór, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać armaturę do średnicy, ciśnienia i warunków pracy
Dobór zaczynam zawsze od czterech pytań: jakie medium płynie przez instalację, jaka jest średnica DN, jakie ciśnienie PN ma wytrzymać armatura i jak często będzie używana. PN to klasa ciśnienia nominalnego, czyli parametr określający, do jakich warunków pracy projektuje się dany element. Jeśli którykolwiek z tych punktów jest źle rozpoznany, reszta specyfikacji przestaje mieć większy sens.
- Sprawdź medium. Woda, ścieki, czynnik grzewczy czy ciecz technologiczna wymagają innego materiału i innego uszczelnienia.
- Dobierz średnicę DN do rurociągu, a nie „na oko”. Zbyt mała armatura zdusi przepływ, zbyt duża nie da się poprawnie wpiąć.
- Zweryfikuj PN i temperaturę pracy. To szczególnie ważne w kotłowniach i instalacjach z podwyższoną temperaturą.
- Zdecyduj, czy potrzebujesz trzpienia wznoszącego, czy niewznoszącego. Przy małej ilości miejsca ten drugi wariant jest zwykle rozsądniejszy.
- Ustal, czy armatura będzie dostępna do ręcznej obsługi, czy potrzebny jest napęd.
- Sprawdź warunki otoczenia: wilgoć, możliwość korozji, montaż podziemny, ryzyko zabrudzenia.
Ja szczególnie pilnuję jednego szczegółu: zgodności materiału z warunkami eksploatacji. Nawet solidna armatura będzie sprawiać kłopoty, jeśli producent przewidział ją do innego medium albo innego zakresu temperatur. Kiedy dobór jest już logiczny, pozostaje druga strona medalu - montaż i eksploatacja, bo właśnie tam psuje się najwięcej dobrych decyzji zakupowych.
Najczęstsze błędy montażowe, które skracają żywotność
Najbardziej kosztowny błąd to używanie armatury zasuwowej do dławienia przepływu. To kuszące, bo czasem „jakoś działa”, ale w dłuższej perspektywie kończy się hałasem, kawitacją i zużyciem gniazda. Drugi klasyk to kupienie złej średnicy albo złej klasy ciśnienia, a potem próba ratowania instalacji redukcjami i dodatkowymi przejściówkami.
- Montowanie armatury bez sprawdzenia kierunku pracy i zalecanej pozycji instalacyjnej.
- Ignorowanie zanieczyszczeń w medium, które mogą uszkodzić element zamykający.
- Zbyt częste przestawianie zaworu w instalacji, która nie była do tego projektowana.
- Brak ochrony antykorozyjnej w miejscach narażonych na wilgoć i agresywne środowisko.
- Brak dostępu serwisowego do trzpienia, pokrętła albo wskaźnika położenia.
W praktyce największe problemy nie wynikają z samej konstrukcji, tylko z tego, że ktoś próbuje używać jej niezgodnie z przeznaczeniem. Jeśli armatura ma pracować w gruncie, w ciasnej studzience albo w trudnym otoczeniu, trzeba to uwzględnić już na etapie projektu. I właśnie tym warto zamknąć temat: krótką checklistą przed zakupem, która oszczędza zarówno pieniądze, jak i nerwy.
Co sprawdzić przed zakupem, żeby nie przepłacić i nie kupić złego modelu
Przed zakupem zawsze sprawdzam trzy rzeczy na początku: DN, PN i medium. Dopiero potem patrzę na materiał, typ trzpienia, sposób sterowania i możliwość serwisu. To prosty porządek, ale bardzo skuteczny, bo od razu odsiewa modele, które wyglądają podobnie, a w praktyce nadają się do zupełnie innych zadań.
Jeśli instalacja ma być prosta i ręcznie obsługiwana, zwykle wystarczy wersja bez rozbudowanego napędu. Gdy jednak armatura ma być schowana, pracować w ziemi albo być sterowana z większej odległości, sens zyskują rozwiązania z wskaźnikiem położenia i dodatkowym osprzętem. Wtedy wyższa cena nie jest „dopłatą za detal”, tylko realnym ułatwieniem eksploatacji.
Najbardziej praktyczna zasada, jaką zostawiam po takim przeglądzie, brzmi tak: lepiej wybrać armaturę dopasowaną do warunków pracy niż uniwersalną z pozoru, ale przeciążoną w eksploatacji. W dobrze zaprojektowanej instalacji zawór zasuwowy ma po prostu robić swoje: odcinać przepływ pewnie, bez nadmiaru strat i bez zaskoczeń po kilku sezonach pracy.
