Ten tekst porządkuje rodzaje bezpieczników stosowanych w instalacjach i pokazuje, kiedy mówimy o wkładce topikowej, kiedy o wyłączniku nadprądowym, a kiedy o zupełnie innym urządzeniu. Wyjaśniam też, jak dobrać zabezpieczenie do obwodu, czego nie mylić przy modernizacji rozdzielnicy i które rozwiązania mają sens w domu, a które lepiej zostawić do zastosowań głównych lub przemysłowych.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem zabezpieczenia
- W instalacjach potocznie mówi się „bezpiecznik”, ale w praktyce chodzi o różne aparaty: wkładki topikowe, wyłączniki nadprądowe i czasem urządzenia, które pełnią inną funkcję ochronną.
- Do obwodów domowych najczęściej trafiają wyłączniki nadprądowe typu B, a w obwodach z większym rozruchem częściej typ C lub D.
- Wkładki topikowe gG chronią przewody i instalacje ogólne, a aM stosuje się przede wszystkim w obwodach silnikowych.
- Najczęstszy błąd to „ratowanie” instalacji większym prądem znamionowym zamiast znalezienia przyczyny zadziałania zabezpieczenia.
- Przy doborze liczą się nie tylko ampery, ale też rozruch odbiornika, przekrój przewodu, zdolność wyłączania i selektywność.
Co w instalacji nazywa się bezpiecznikiem
W praktyce pod jednym słowem kryją się różne urządzenia, a to właśnie tu najczęściej zaczyna się zamieszanie. Gdy ktoś mówi o bezpieczniku, może mieć na myśli wkładkę topikową, wyłącznik nadprądowy albo element ochrony różnicowoprądowej, choć ten ostatni nie chroni przed przeciążeniem i zwarciem. Ja zawsze zaczynam od rozdzielenia tych pojęć, bo od tego zależy cały dalszy dobór.

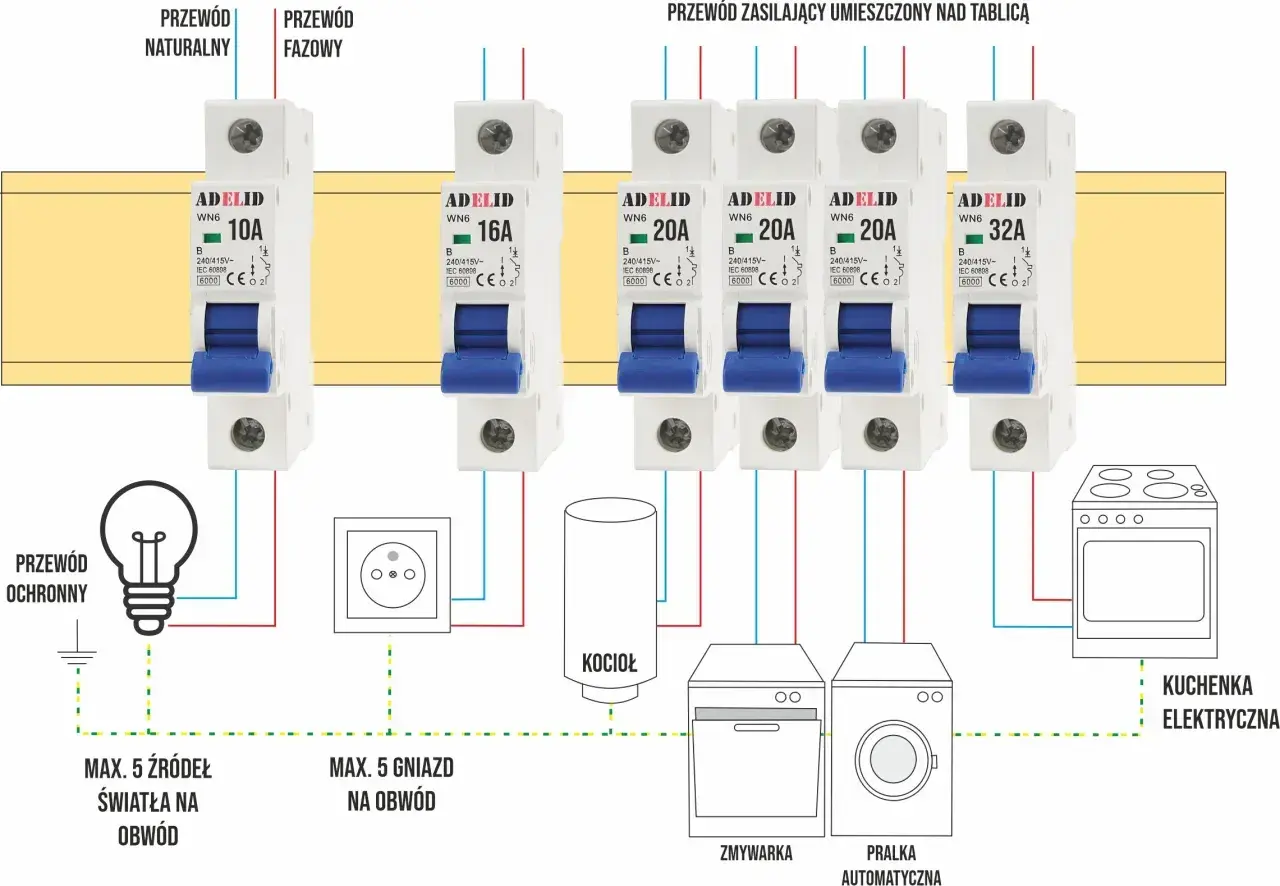

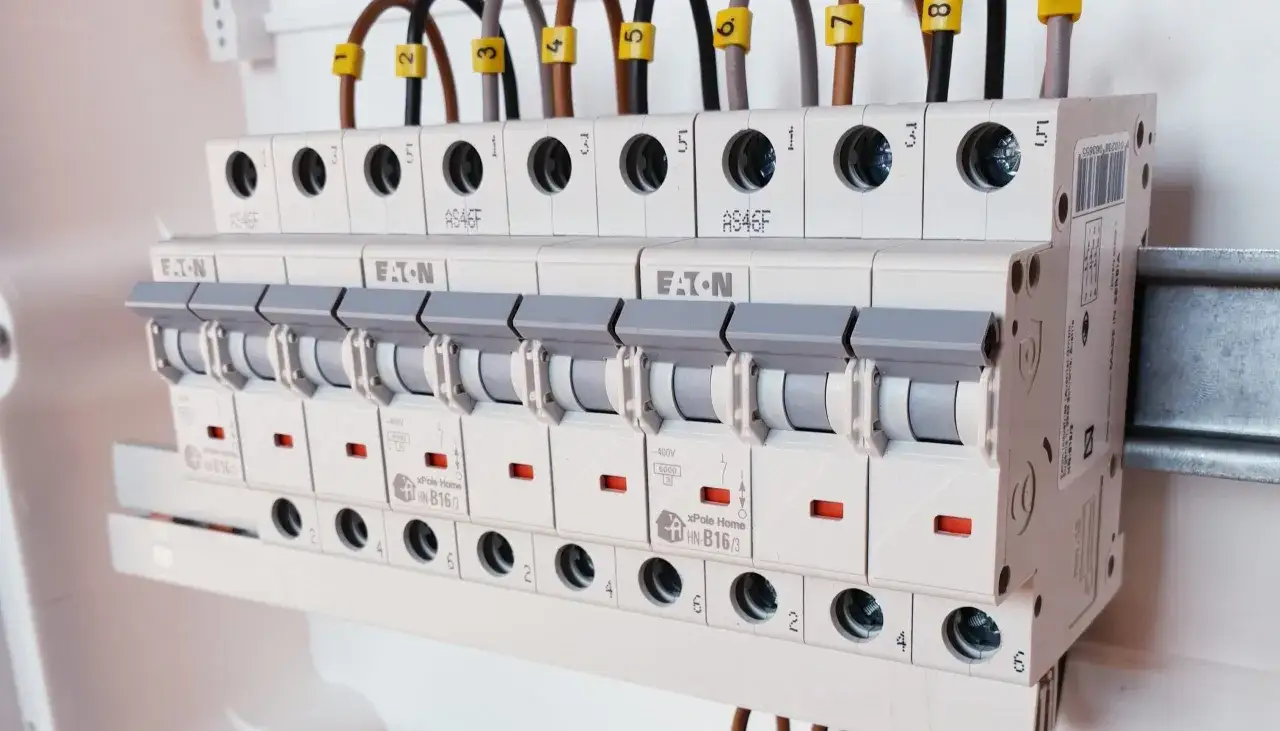

W starych instalacjach spotyka się jeszcze klasyczne wkładki topikowe, potocznie nazywane „korkami”. W nowocześniejszych rozdzielnicach częściej pracują wyłączniki modułowe, które po zadziałaniu można po prostu załączyć ponownie. To wygodne, ale nie oznacza, że każdy automat jest lepszy od topikowego zabezpieczenia. Każdy typ ma inne zadanie, inną charakterystykę i inne ograniczenia.
Najprościej patrzeć na to tak: wkładka topikowa jest elementem jednorazowym, wyłącznik nadprądowy działa wielokrotnie, a różnicówka reaguje na upływ prądu. Kiedy już to uporządkujesz, łatwiej zrozumieć, dlaczego w jednej rozdzielnicy pracują obok siebie różne aparaty, zamiast jednego „uniwersalnego bezpiecznika”.
Najczęstsze typy, które spotkasz w domu i w obiekcie
Jeżeli ktoś pyta mnie o praktyczne typy zabezpieczeń, to w pierwszej kolejności patrzę na to, czy chodzi o obwód domowy, zasilanie główne, czy o odbiornik z dużym prądem rozruchowym. To właśnie zastosowanie, a nie sama nazwa, zwykle mówi najwięcej. Poniżej zestawiam rozwiązania, które pojawiają się najczęściej w polskich instalacjach.
| Typ | Gdzie się go stosuje | Co robi dobrze | Ograniczenia |
|---|---|---|---|
| Wkładka gG/gL | Ochrona przewodów, obwody ogólne, zasilania pomocnicze | Dobra ochrona przed przeciążeniem i zwarciem, duża zdolność wyłączania | Po zadziałaniu trzeba wymienić wkładkę |
| Wkładka aM | Obwody silnikowe i odbiorniki z dużym rozruchem | Dobrze znosi prądy startowe | Nie zastępuje ochrony przeciążeniowej silnika |
| Wkładka NH | Rozdzielnice główne, zasilanie obiektów, przemysł | Wysoka odporność na duże prądy zwarciowe, dostępność dla większych mocy | Wymaga odpowiedniej oprawy i wygodnego dostępu serwisowego |
| Wkładka D0 | Mniejsze obwody i zabezpieczenia kompaktowe | Zajmuje mało miejsca, jest popularna w aparaturze pomocniczej | Nie jest rozwiązaniem do dużych obciążeń |
| Wyłącznik nadprądowy B | Typowe obwody domowe, gniazda, oświetlenie | Wygodny reset, dobra ochrona przy standardowym obciążeniu | Może zadziałać przy większym rozruchu urządzeń |
| Wyłącznik nadprądowy C | Obwody z umiarkowanym prądem rozruchowym | Lepiej toleruje chwilowe skoki prądu | Trzeba sprawdzić, czy przewody i warunki zwarciowe są do niego dopasowane |
| Wyłącznik nadprądowy D | Maszyny, silniki, transformatory, większe rozruchy | Najlepiej znosi wysokie prądy startowe | Nie powinien być wybierany „na zapas” |
Ważne: wyłącznik różnicowoprądowy nie jest bezpiecznikiem w ścisłym sensie. Chroni przed porażeniem i skutkami prądów upływu, ale nie zastępuje zabezpieczenia nadprądowego. W rozdzielnicy często stoi obok niego, a nie zamiast niego.
Jeśli ktoś używa słowa „automatyczny bezpiecznik”, zwykle chodzi właśnie o wyłącznik nadprądowy. To urządzenie bardzo praktyczne w domu, ale przy większych obciążeniach trzeba już patrzeć na charakterystykę pracy i realny pobór prądu, a nie tylko na napis na obudowie. I właśnie do tego przechodzę w następnej części.
Jak dobieram zabezpieczenie do obwodu
Ja przy doborze zawsze zaczynam od trzech pytań: co chronię, jaki prąd ma obwód i czy odbiornik ma mocny rozruch. Dopiero potem patrzę na charakterystykę aparatu. Sama wartość amperów jest ważna, ale bez kontekstu bywa myląca.
Dobierz do przewodu, nie do przyzwyczajenia
Zabezpieczenie ma chronić przewód przed przeciążeniem i skutkami zwarcia. Jeśli ktoś montuje większą wkładkę lub wyłącznik tylko po to, żeby „nie wywalało”, to zwykle idzie w złą stronę. W praktyce trzeba sprawdzić przekrój żyły, sposób ułożenia przewodu, warunki chłodzenia i spodziewane obciążenie.
Uwzględnij prąd rozruchowy
Tu różnica między B, C i D ma realne znaczenie. Typ B zwykle reaguje przy około 3-5 × In, typ C przy 5-10 × In, a typ D przy 10-20 × In. To dlatego B dobrze sprawdza się w typowych obwodach domowych, C bywa sensowny przy urządzeniach z umiarkowanym rozruchem, a D zostawia się dla odbiorników naprawdę „szarpiących” prądem przy starcie.
Wkładki topikowe też dobiera się pod charakter obciążenia. gG jest rozwiązaniem ogólnym do ochrony przewodów, a aM stosuje się głównie do silników. Ta druga nie ma jednak zastąpić zabezpieczenia przeciążeniowego silnika, tylko współpracować z nim w obwodzie.
Przeczytaj również: Nabicie klimatyzacji - Ile kosztuje? R134a vs R1234yf
Sprawdź zdolność wyłączania i selektywność
To są dwa parametry, które początkujący często pomijają, a potem instalacja działa nerwowo. Zdolność wyłączania mówi o tym, czy aparat bezpiecznie odetnie zwarcie o określonej wartości. Selektywność oznacza z kolei, że przy awarii ma zadziałać możliwie najbliższe zabezpieczenie, a nie wyłączać pół budynku.
Przy prostych obwodach domowych da się to ogarnąć dość łatwo, ale przy rozdzielnicach głównych, zasilaniu warsztatu czy niewielkiego obiektu robi się to już projektowo. Wtedy dobór „na oko” jest po prostu za słaby. Kiedy mam wątpliwości, wolę sprawdzić katalog, schemat i warunki zwarciowe niż liczyć, że aparat „jakoś to przeżyje”.
Po takiej selekcji łatwiej odróżnić zabezpieczenie, które ma sens techniczny, od takiego, które tylko wygląda na mocniejsze. A to od razu prowadzi do błędów, które widzę najczęściej przy wymianie osprzętu.
Najczęstsze błędy przy wymianie i modernizacji
W instalacjach problemem rzadko jest sam aparat. Częściej kłopot zaczyna się wtedy, gdy ktoś chce szybko „naprawić” sytuację bez sprawdzenia przyczyny. Oto błędy, które spotykam najczęściej.
- Wstawienie większego prądu znamionowego, żeby zabezpieczenie przestało wybijać. To nie usuwa przyczyny, tylko przesuwa problem dalej.
- Zamiana charakterystyki B na C lub D bez sprawdzenia rozruchu i warunków pracy przewodu.
- Stosowanie wkładki aM bez osobnego zabezpieczenia przeciążeniowego silnika.
- Mylenie wyłącznika różnicowoprądowego z ochroną nadprądową i traktowanie go jako „zamiennika bezpiecznika”.
- Ignorowanie zdolności wyłączania w miejscach, gdzie spodziewany prąd zwarciowy jest wysoki.
- Mechaniczne „naprawianie” przepalonej wkładki drutem, blaszką albo innym prowizorycznym obejściem.
Ten ostatni błąd nie jest drobiazgiem, tylko realnym zagrożeniem. Jeżeli bezpiecznik zadziałał, to znaczy, że układ właśnie przekroczył dopuszczalne warunki pracy. Przyczyna musi zostać znaleziona, a nie ominięta.
W modernizacjach bardzo łatwo też zapomnieć o jednym: stara instalacja bywa ograniczona nie tylko aparatem, ale samymi przewodami, stanem połączeń i brakiem przewodu ochronnego. Z tego powodu „wymiana korków na automaty” czasem pomaga tylko pozornie. I właśnie dlatego przed ostatnim ruchem w rozdzielnicy warto zrobić krótki przegląd całości.
Co sprawdzam w starej rozdzielnicy, zanim uznam sprawę za załatwioną
Jeśli mam do czynienia ze starą rozdzielnicą, nie patrzę wyłącznie na sam bezpiecznik. Zawsze sprawdzam kilka punktów naraz, bo tylko wtedy można ocenić, czy modernizacja ma sens i czy nie tworzy nowego problemu.
- Stan przewodów i połączeń, zwłaszcza jeśli instalacja ma już kilkadziesiąt lat.
- Przekroje żył i zgodność z obciążeniem, które faktycznie występuje w obwodzie.
- Obecność i poprawność przewodu ochronnego oraz rozdziału torów N i PE, jeśli instalacja była modernizowana etapami.
- Zdolność wyłączania aparatu względem realnych warunków zwarciowych.
- Opis obwodów, żeby w razie awarii nie zgadywać, co od czego zależy.
- Obecność ochrony różnicowoprądowej tam, gdzie jest potrzebna, zwłaszcza w obwodach gniazdowych i wilgotnych pomieszczeniach.
Jeżeli widzę instalację z topikami, luźnymi zaciskami i nieopisanymi obwodami, traktuję modernizację jako całość, a nie wymianę jednego elementu. To zwykle daje lepszy efekt niż szukanie „mocniejszego” zabezpieczenia. Dobrze dobrany aparat ma nie być największy, tylko najlepiej dopasowany do przewodów, odbiorników i warunków pracy.
Jakie zabezpieczenie naprawdę ma sens w twojej instalacji
Najkrócej mówiąc: w domu najczęściej wygrywa wyłącznik nadprądowy o charakterystyce B, w obwodach z większym rozruchem wchodzi w grę C albo D, a w rozdzielnicach głównych i zastosowaniach przemysłowych nadal ważne miejsce mają wkładki topikowe gG, aM i NH. Każde z tych rozwiązań ma sens wtedy, gdy pasuje do obciążenia, przewodu i spodziewanych zwarć.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw diagnoza, potem dobór. To oszczędza pieniądze, czas i nerwy, a w instalacjach elektrycznych zwykle jest po prostu bezpieczniejsze niż szybka wymiana „na podobne”.
